プランジャホルダ PHL
- 通常単価(税別)
- 1,698円～3,420円
- 税込単価
- 1,868円～3,762円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
プランジャ用取付けホルダ。 【特長】 ・プランジャタイプ問わず、ねじ径が合えば組み付け可能。
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PHLプランジャホルダの特長
商品画像
寸法図
製品仕様
単位（mm）
| 品番 | M(並目) | L | H | H1 | h | W | A | t | P | R | C | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHL-M5-A | M5 | 20 | 10.5 | 5.5 | 4.8 | 23 | 6.5 | 0.5 | 17 | 6 | 3.4 | 21 |
| PHL-M6-A | M6 | 20 | 10.5 | 5.5 | 4.8 | 23 | 6.5 | 0.5 | 17 | 6 | 3.4 | 20 |
| PHL-M8-A | M8 | 26 | 15.5 | 8 | 6 | 34 | 11 | 1 | 25 | 8 | 4.5 | 54 |
| PHL-M10-A | M10 | 26 | 15.5 | 8 | 6 | 34 | 11 | 1 | 25 | 8 | 4.5 | 52 |
| PHL-M12-A | M12 | 35 | 21 | 11 | 7 | 47 | 13.5 | 1 | 34 | 11 | 6.6 | 135 |
| PHL-M16-A | M16 | 35 | 21 | 11 | 7 | 47 | 13.5 | 1 | 34 | 11 | 6.6 | 130 |
材質・仕上げ
| PHL | |
|---|---|
| 本体 | SUS303相当 |
詳細情報
基本情報
プランジャ用取付けホルダ。
【特長】
・プランジャタイプ問わず、ねじ径が合えば組み付け可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

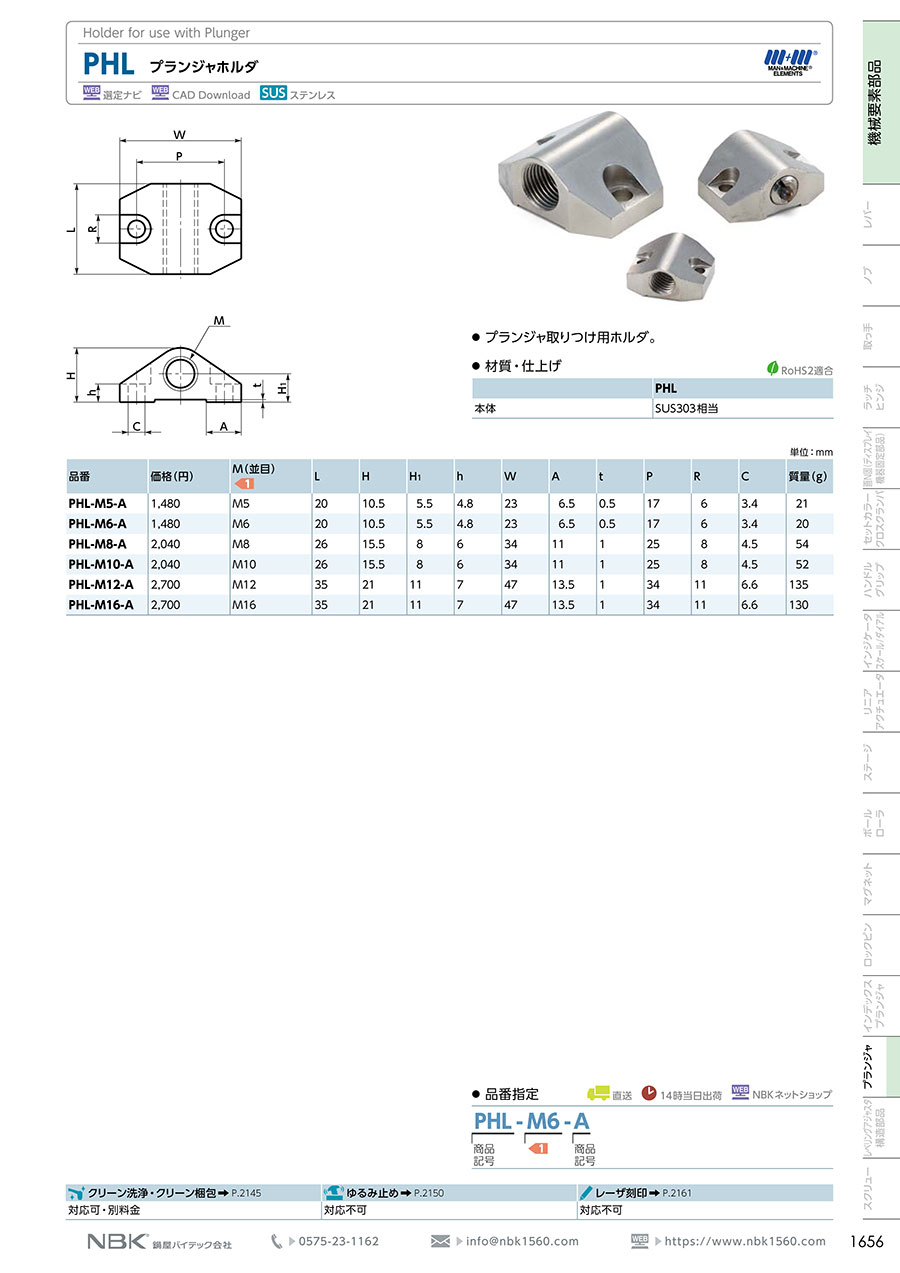

カタログ
商品担当おすすめ
プランジャホルダ PHLのレビュー
ボールプランジャ のホルダとして同種比較
5
5.02019/07/31
ボールプランジャのホルダM８を比較検討したところ、ボールプランジャ PHLはプランジャ中心位置が支持材から８mm、固定ボ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qクリーン対応可能ですか。
A
可能です。クリーン洗浄・梱包サービスをご利用ください
