ドアポジショニングヒンジ G6
未確定：候補が2型番あります。
商品情報
外形図
形状図
製品仕様
外観
材質・仕上げ
| - | G6 |
|---|---|
| 本体 | ナイロン6（つや消し黒） |
| スプリング | ウレタンゴム |
| ヒンジピン | ポリアセタール |
強度
形状図
カバー（ヒンジ本体取りつけ用のねじを隠すためのものです。圧入してください。）
M4（最大締めつけトルク：2.2N・m）：取りつけにはM4のなべ小ねじを使用してください。
| 荷重の方向 | 許容最大荷重（N） | 破壊荷重（N） |
|---|---|---|
| R | 130 | 970 |
| A | 130 | 1,450 |
規格表
| 型番 | 保持角度 | 保持トルク（N・cm） | 質量（g） |
|---|---|---|---|
| G6-5-1 | 120°・170° | 110 | 15 |
| G6-0-1 | フリー | フリー | 15 |
詳細情報
基本情報
装置ドア用位置決めヒンジ。
【特長】
・ドアを120°および170°の2段階で保持が可能。
・フリースウィングタイプもあり。
・洗練されたデザイン。取りつけ用のねじが外部から見えない構造。
・使用可能温度：-20～+80℃。
【用途】
・装置全般。

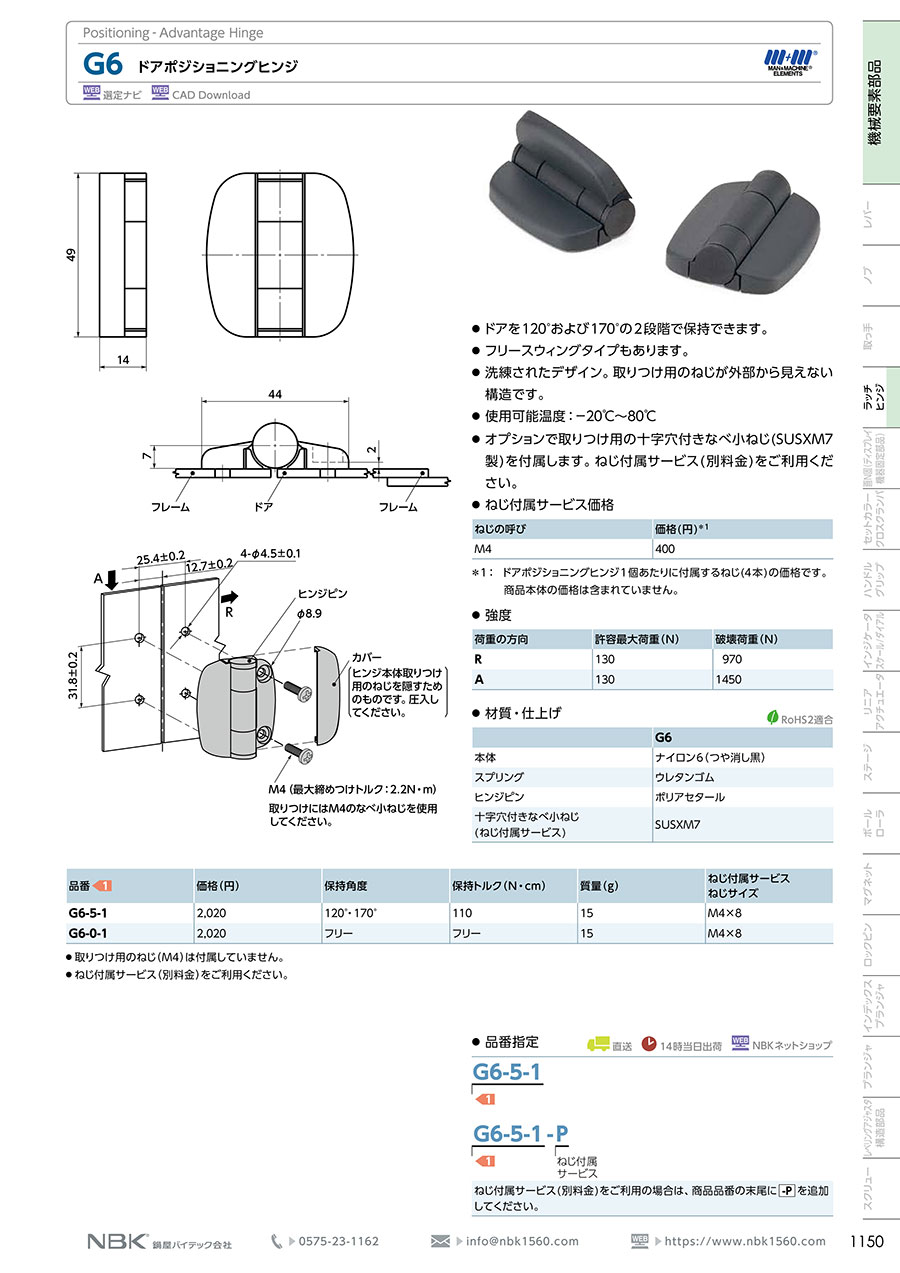

カタログ
