ドアポジショニングヒンジ C6
- 通常単価(税別)
- 3,087円～4,108円
- 税込単価
- 3,396円～4,519円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
装置ドア用位置決めヒンジ。【特長】・耐蝕性にすぐれたステンレス製も標準化。・ドアを特定の角度で開いた状...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

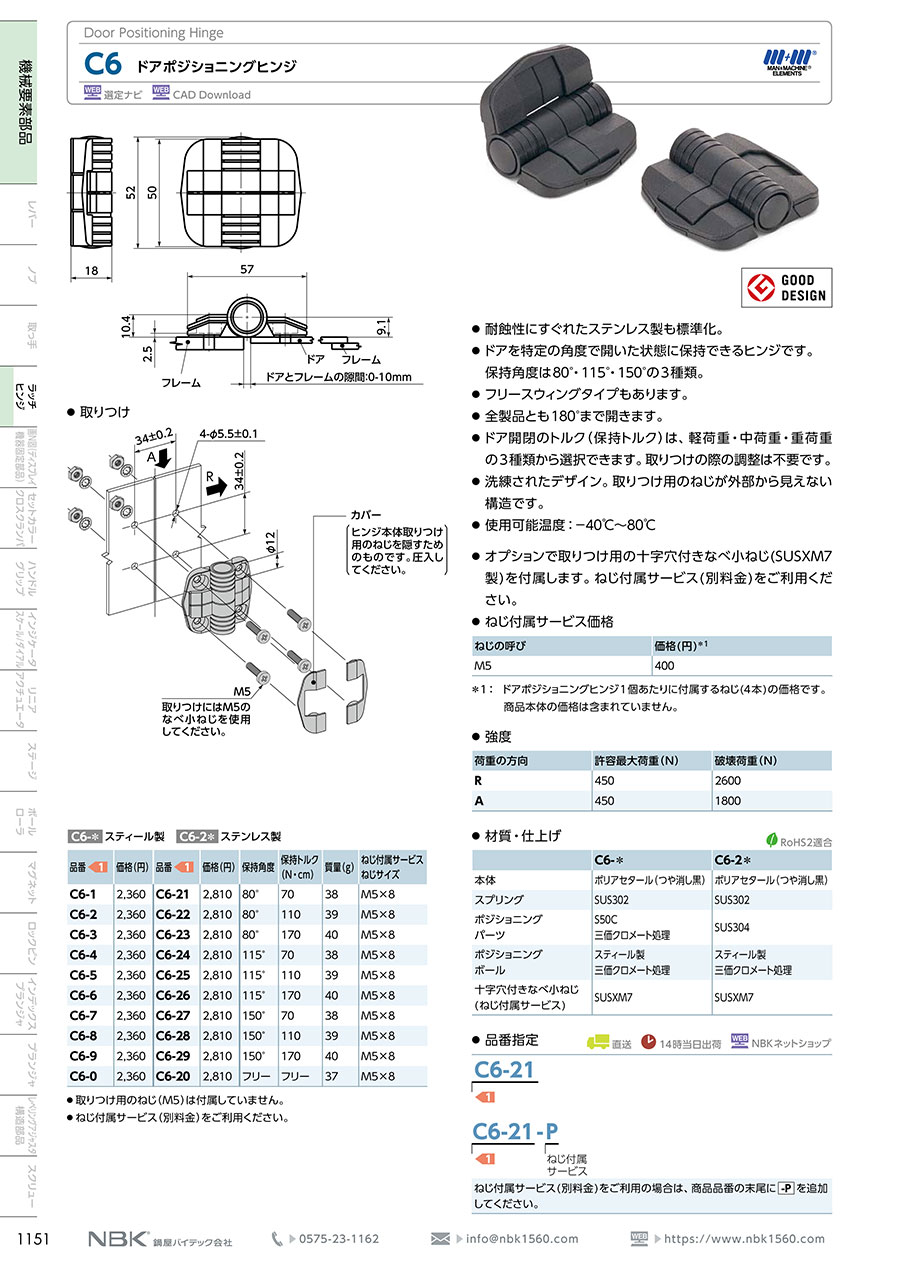

外形図
形状図
製品仕様
外観
材質・仕上げ
| - | C6-* |
|---|---|
| 本体 | ポリアセタール（つや消し黒） |
| スプリング | SUS302 |
| ポジショニングパーツ | S50C 三価クロメート処理 |
| ポジショニングボール | スティール製 三価クロメート処理 |
強度
| 荷重の方向 | 許容最大荷重（N） | 破壊荷重（N） |
|---|---|---|
| R | 450 | 2,600 |
| A | 450 | 1,800 |
規格表
| 型番 | 保持角度 | 保持トルク（N・cm） | 質量（g） |
|---|---|---|---|
| C6-1 | 80° | 70 | 38 |
| C6-2 | 80° | 110 | 39 |
| C6-3 | 80° | 170 | 40 |
| C6-4 | 115° | 70 | 38 |
| C6-5 | 115° | 110 | 39 |
| C6-6 | 115° | 170 | 40 |
| C6-7 | 150° | 70 | 38 |
| C6-8 | 150° | 110 | 39 |
| C6-9 | 150° | 170 | 40 |
| C6-0 | フリー | フリー | 37 |
使用例
取りつけ
形状図
カバー（ヒンジ本体取りつけ用ねじを隠すためのものです。圧入してください。）
取りつけ用のネジ（M5）は、頭の外径が10mm以下、頭の高さが4mm以下のものを使用してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,146円 ( 3,461円 ) | 在庫品1日目当日出荷可能 |
3,414円 ( 3,755円 ) | 4日目 |
3,146円 ( 3,461円 ) | 4日目 |
3,414円 ( 3,755円 ) | 在庫品1日目当日出荷可能 |
3,087円 ( 3,396円 ) | 4日目 |
3,130円 ( 3,443円 ) | 在庫品1日目当日出荷可能 |
3,087円 ( 3,396円 ) | 4日目 |
3,269円 ( 3,596円 ) | 4日目 |
3,130円 ( 3,443円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 4日目 |
3,913円 ( 4,304円 ) | 4日目 |
3,597円 ( 3,957円 ) | 4日目 |
3,814円 ( 4,195円 ) | 4日目 |
3,597円 ( 3,957円 ) | 4日目 |
3,597円 ( 3,957円 ) | 4日目 |
3,597円 ( 3,957円 ) | 4日目 |
3,814円 ( 4,195円 ) | 4日目 |
3,597円 ( 3,957円 ) | 4日目 |
4,108円 ( 4,519円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
装置ドア用位置決めヒンジ。
【特長】
・耐蝕性にすぐれたステンレス製も標準化。
・ドアを特定の角度で開いた状態に保持できるヒンジ。保持角度は80°、115°、150°の3種類。
・フリースウィングタイプもあり。全製品とも180°まで開く。
・ドア開閉のトルク（保持トルク）は、軽荷重、中荷重、重荷重の3種類から選択可能。取りつけの際の調整は不要。
・洗練されたデザイン。取りつけ用のねじが外部から見えない構造。
・使用可能温度：-40～+80℃。
【用途】
・装置全般。
