コンシールドヒンジ F6-1・2・3
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
コンシールドヒンジ F6の仕様について

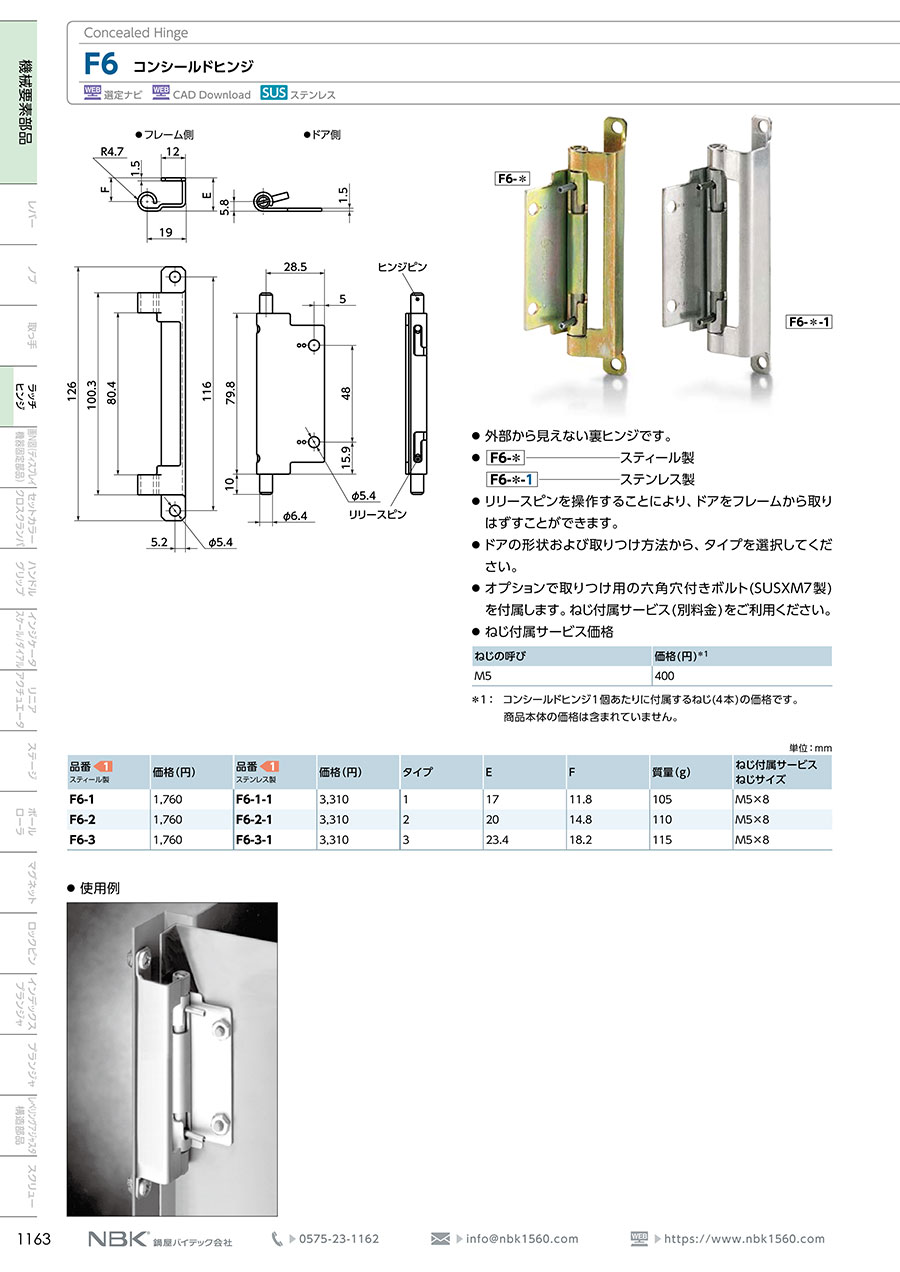

F6の外観（F6-*／F6-*-1）
F6の形状図
寸法
（単位：mm）
| 品番 | F | E | タイプ | 質量（g） |
|---|---|---|---|---|
| F6-1 | 11.8 | 11.8 | 1 | 105 |
| F6-2 | 14.8 | 14.8 | 2 | 110 |
| F6-3 | 18.2 | 18.2 | 3 | 115 |
材質・仕上げ
| - | F6-* |
|---|---|
| 本体 | S10C 三価クロメート処理 |
| スプリング | ステンレス鋼線 |
| ヒンジピン | SUM24L 三価クロメート処理 |
| リリースピン | SUS420 |
取りつけ
フレーム・ドア・ヒンジの干渉を避けるため、図の寸法にしたがってヒンジを取りつけ。
| タイプ | A | B | C | D |
|---|---|---|---|---|
| 1 | 17.6 | 10.9 | 3.2 | 132° |
| 2 | 20.6 | 12.7 | 3.9 | 125° |
| 3 | 24 | 15.3 | 4.4 | 118° |
コンシールドヒンジ（F6）は、2種類の方法で取りつけができます。用途に合わせて取りつけ方法を選択してください。
- ヒンジを組み合わせた状態で取りつける場合
- 1.コンシールドヒンジ（F6）を組み合わせた状態で、ドアに取りつけてください。
- 2.取りつけ位置でドアを安定させてから、ヒンジをフレームに取りつけてください。
- ヒンジをフレーム側・ドア側に分けた状態で取りつける場合
- 1.コンシールドヒンジ（F6）をフレーム側・ドア側に分けた状態でそれぞれ取りつけてください。
- 2.リリースピンを操作してヒンジピンを引込んだ状態にし、ドアを取りつけ位置に合わせて安定させてください。
- 3.ヒンジピンをもとにもどしフレーム側に完全にはまったことを確認してください。
使用例
使用例
強度
F6-*（スティール製）
| 荷重の方向 | 許容最大荷重（N） | 破壊荷重（N） |
|---|---|---|
| R | 300 | 340 |
| A | 500 | 800 |
