鍋屋バイテック

アジャスタブルヒンジ E6-301・501

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,987円～3,415円

税込単価: 2,186円～3,757円

装置ドア用ヒンジ。【特長】・カラーバリエーションは2色。・ねじの締め具合いで、...

種類
平蝶番
本体材質
ポリアセタール
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
勝手違い
左右兼用
使用環境
標準
本体表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

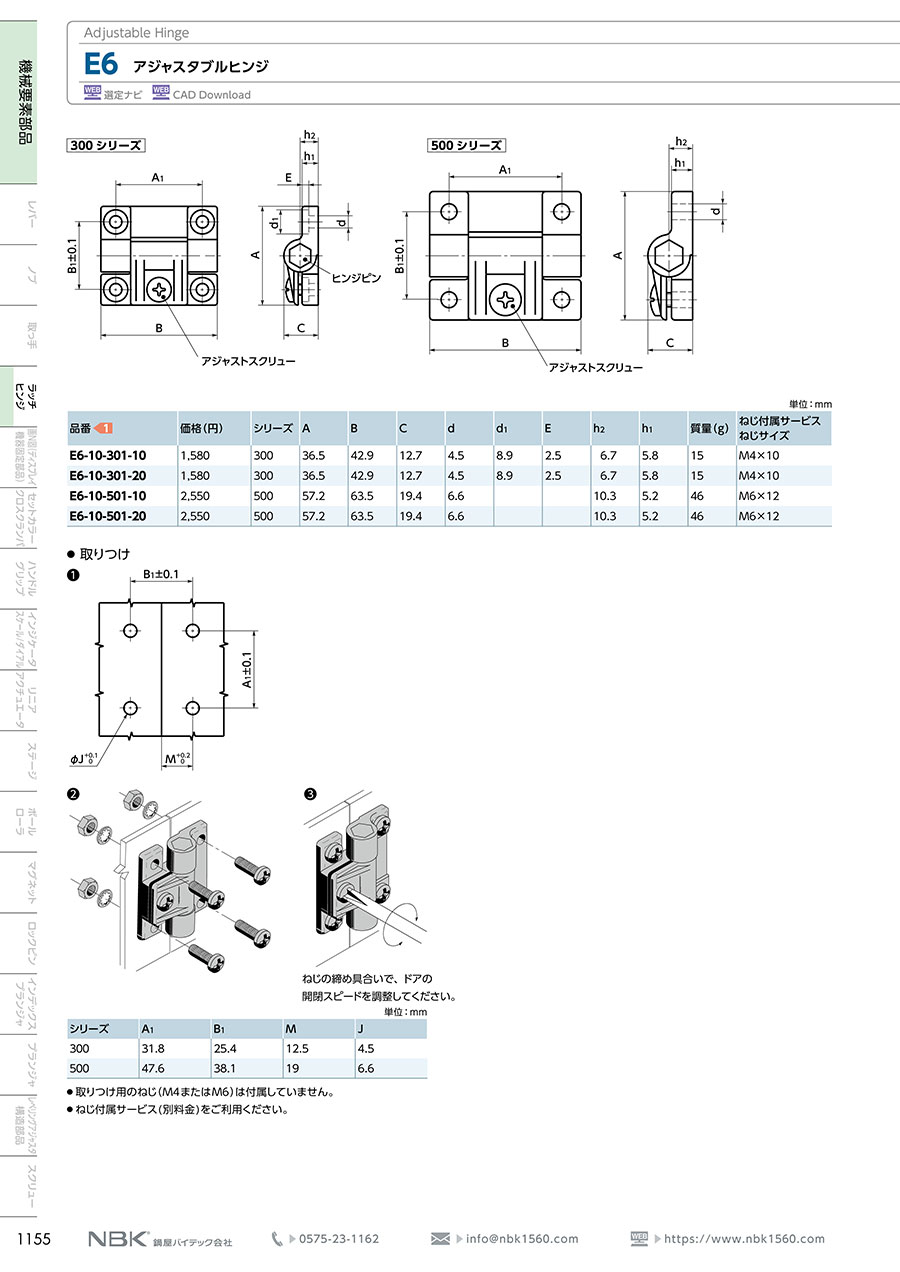

外形図

300シリーズの形状図

500シリーズの形状図

製品仕様

外観

材質・仕上げ

-	E6-10-*01-10	E6-10-*01-20
ヒンジ	ポリアセタール（白）	ポリアセタール（黒）
ヒンジピン	ポリカーボネート	ポリカーボネート
アジャストスクリュー	ステンレス	ステンレス

強度

300シリーズ：1,780N
500シリーズ：3,110N

300シリーズ：890N
500シリーズ：2,000N

規格表

型番	A	B	C	d	d1	E	h2	h1	シリーズ	質量（g）
E6-10-301-20	36.5	42.9	12.7	4.5	8.9	2.5	6.7	5.8	300	15
E6-10-301-10	36.5	42.9	12.7	4.5	8.9	2.5	6.7	5.8	300	15
E6-10-501-20	57.2	63.5	19.4	6.6	-	-	10.3	5.2	500	46
E6-10-501-10	57.2	63.5	19.4	6.6	-	-	10.3	5.2	500	46

使用例

取りつけ

取りつけ1

取りつけ2

取りつけ3
ねじの締め具合で、ドアの開閉スピードを調整してください。

シリーズ	A₁	B₁	M	J
300	31.8	25.4	12.5	4.5
500	47.6	38.1	19	6.6

※ 取りつけ用のねじ（M4またはM6）は付属していません。

型番リスト

表示件数

型番

取付穴タイプ

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

色

RoHS?

最小発注数量

ザグリ	40.1～50	43	35.1～45	36.5	白	10	1個
ザグリ	40.1～50	43	35.1～45	36.5	黒	10	1個
丸穴	60.1～70	63.5	55.1～65	57.5	白	10	1個
丸穴	60.1～70	63.5	55.1～65	57.5	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,987円 ( 2,186円 )	4日目
2,244円 ( 2,468円 )	在庫品1日目当日出荷可能
3,415円 ( 3,757円 )	4日目
3,297円 ( 3,627円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

装置ドア用ヒンジ。
【特長】
・カラーバリエーションは2色。
・ねじの締め具合いで、ドアの開閉トルクが調整可能。
・最大開閉トルク（300シリーズ：0.8N・m、500シリーズ：4.0N・m）。
・使用可能温度：-5～65℃。
【用途】
・装置全般。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
ナイロンリフトオフヒンジ 96
ガラス繊維強化プラスティック製。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
