フレキシブルドローラッチ F7
- 通常単価(税別)
- 1,849円～2,540円
- 税込単価
- 2,034円～2,794円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
フレキシブルドローラッチ。【特長】・頑丈でしかもフレキシブル。振動・衝撃を吸収し、また、ミスアライメン...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
特長
- F7-＊2：背面取りつけタイプ
F7-＊3：前面取りつけタイプ - 1995年度通商産業選定グッド・デザイン商品。
- グッド・デザイン外国商品賞受賞。
- プラスティックラバー製。
材質・仕上げ
| - | F7 |
|---|---|
| ハンドル | プラスティックラバー（黒） |
| ブラケット・キーパー | ガラス繊維強化ナイロン6（黒） |
取り付け
取り付け方法
背面取りつけタイプ
- 裏側からねじ（M5）で取りつけてください。
- ねじ長さ（max.）=パネル厚さ＋12.7（mm）
前面取りつけタイプ
- 表側からねじ（M5）またはリベット（φ5）で取りつけてください。
締結力
標準取りつけ寸法
- ※ 締結力はB寸法の誤差によって変化します。
規格表
単位：mm
| 型番 | A | B | C | D | 質量 （g） |
|---|---|---|---|---|---|
| F7-52 | 112 | 41 | 25.4 | 31 | 36 |
| F7-72 | 221 | 117 | 32 | 29 | 54 |
| F7-53 | 112 | 41 | 25.4 | 31 | 35 |
| F7-73 | 221 | 117 | 32 | 29 | 53 |
詳細情報
基本情報
フレキシブルドローラッチ。
【特長】
・頑丈でしかもフレキシブル。振動・衝撃を吸収し、また、ミスアライメントがあっても確実にラッチします
・耐蝕性にすぐれ紫外線にも耐える材質。屋外でも使用できます
・電気絶縁性があります
・ラッチをはずした状態でもハンドルはばたつきません
・金具が隠れる背面取りつけタイプ、取りつけが簡単な前面取りつけタイプの2種類があります
・使用可能温度：-30℃～65℃
【用途】
・装置全般
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

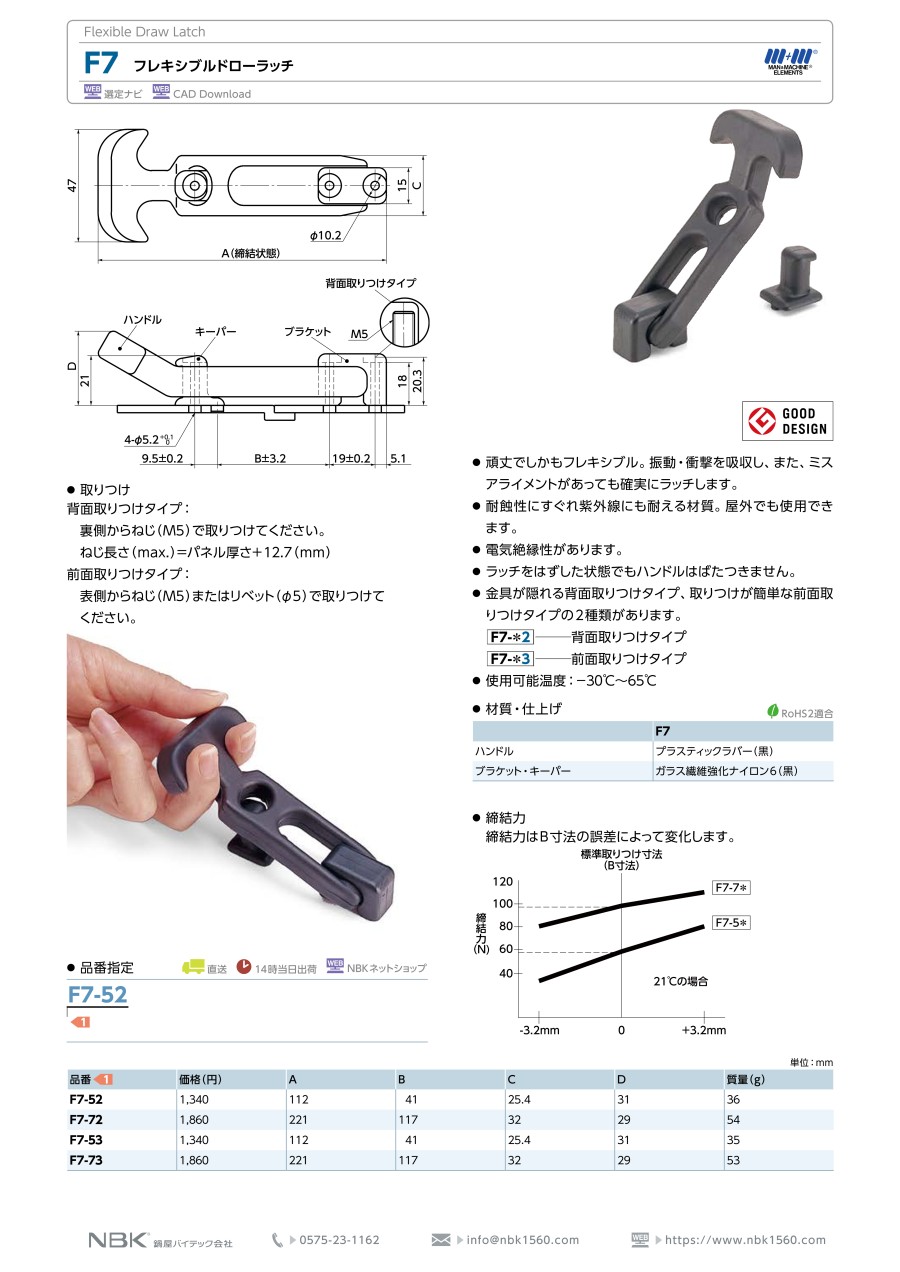

カタログ
