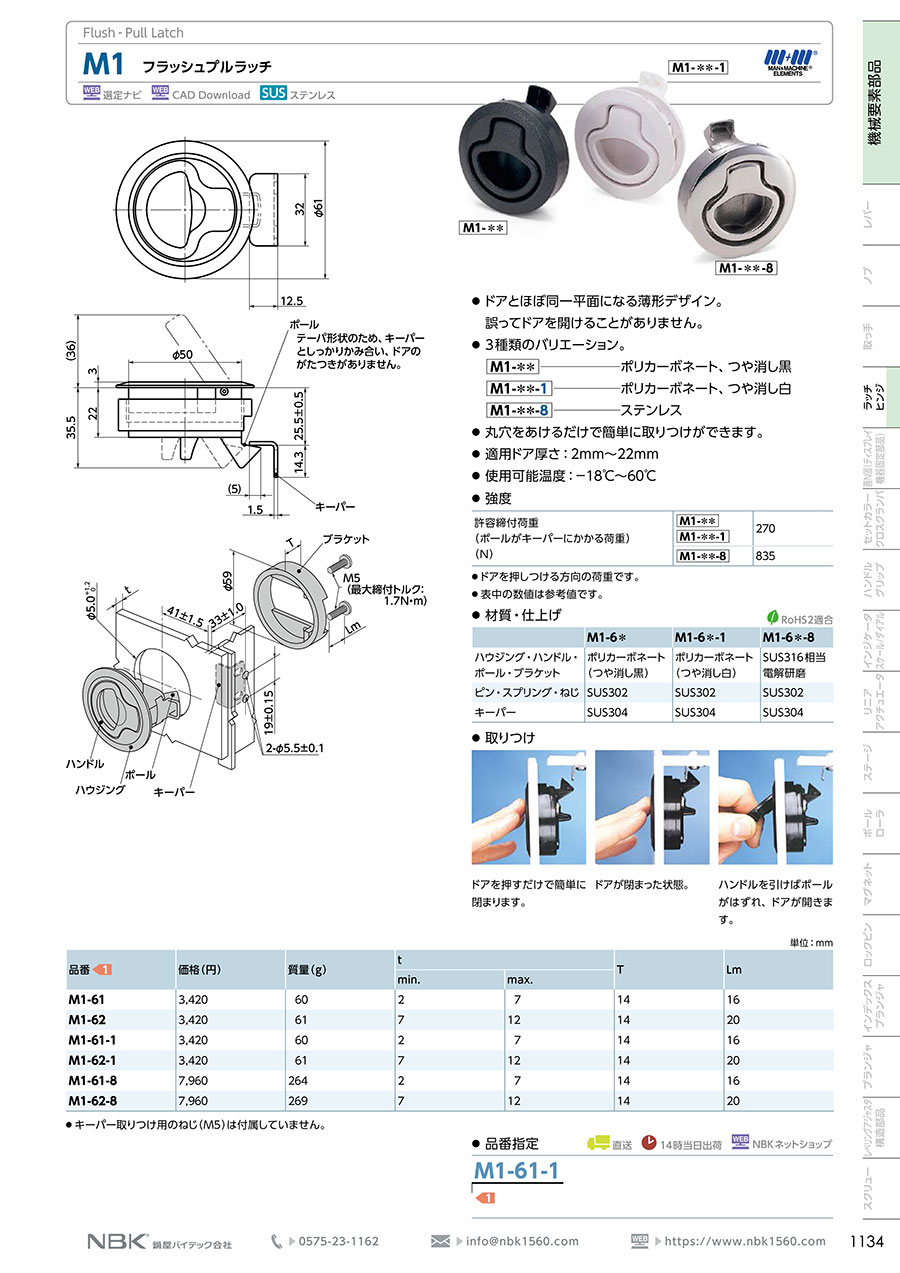

フラッシュプルラッチ M1
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,297円～9,997円
- 税込単価
- 4,727円～10,997円
ワンタッチ型ラッチです。【特長】・ドアとほぼ同一平面になる薄形デザインです。・...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
外観
材質・仕上げ
| - | M1-6* | M1-6*-1 | M1-6*-8 |
|---|---|---|---|
| ハウジング・ハンドル・ ポール・ブラケット | ポリカーボネート （つや消し黒） | ポリカーボネート （つや消し白） | SUS316相当 電解研磨 |
| ピン・スプリング・ねじ | SUS302 | SUS302 | SUS302 |
| キーパー | SUS304 | SUS304 | SUS304 |
取りつけ
ドアを押すだけで簡単に閉まります。
ドアが閉まった状態。
ハンドルを引けばポールがはずれ、ドアが開きます。
取りつけ図
強度
| 許容締付荷重 （ポールがキーパーにかかる荷重） （N） | M1-** M1-**-1 | 270 |
|---|---|---|
| M1-**-8 | 835 |
- ※ ドアを押しつける方向の荷重です。
- ※ 表中の数値は参考値です。
規格表
単位：mm
| 型番 | t | T | Lm | キーロック | 質量 （g） | |
|---|---|---|---|---|---|---|
| min. | max. | |||||
| M1-61 | 2 | 7 | 14 | 16 | なし | 60 |
| M1-62 | 7 | 12 | 14 | 20 | なし | 61 |
| M1-61-1 | 2 | 7 | 14 | 16 | なし | 60 |
| M1-62-1 | 7 | 12 | 14 | 20 | なし | 61 |
| M1-61-8 | 2 | 7 | 14 | 16 | なし | 264 |
| M1-62-8 | 7 | 12 | 14 | 20 | なし | 269 |
詳細情報
基本情報
ワンタッチ型ラッチです。
【特長】
・ドアとほぼ同一平面になる薄形デザインです。
・誤ってドアを開けることがありません。
・3種類のバリエーションです。
・M1-＊＊：ポリカーボネート、つや消し黒。
・M1-＊＊-1：ポリカーボネート、つや消し白。
・M1-＊＊-8：ステンレス。
・丸穴をあけるだけで簡単に取りつけができます。
・適用ドア厚さ：2mm～22mm。
・使用可能温度：-18℃～60℃。
【用途】
・装置全般。
