アジャスタブルレバーラッチ C2
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,497円～6,968円
- 税込単価
- 4,947円～7,665円
ワンタッチ型ラッチです。【特長】・ボタンを押すと内蔵されたスプリングによりレバ...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
C2-3＊-15（キーロックなし）／C2-3＊-25（キーロックつき）
C2-3＊-35
製品仕様
C2-3＊-35／C2-3＊-25
材質・仕上げ
| - | C2 |
|---|---|
| ハウジング・レバー・ボタン・ ロックプラグ | 亜鉛ダイカスト 静電塗装（つや消し黒） |
| スプリング | ステンレス鋼線 |
| ピン | SUS420 |
| 調整ねじ | SUSXM7 |
| ナット | SUS304 |
| ブラケット | S10C 三価クロメート処理 |
取りつけ
取りつけ図
強度
| 許容締付荷重（N） | 200 |
|---|
- ※ ドアを押しつける方向の荷重です。
- ※ 表中の数値は参考値です。
規格表
単位：mm
| 型番 | t | T1 | B | キーロック | 質量 （g） | ||
|---|---|---|---|---|---|---|---|
| max. | min. | max. | min. | ||||
| C2-32-15 | 5 | 1 | 24 | 1 | 35 | なし | 185 |
| C2-32-25 | 5 | 1 | 24 | 1 | 35 | あり | 190 |
| C2-32-35 | 5 | 1 | 24 | 1 | 35 | なし | 180 |
| C2-33-35 | 5 | 1 | 46 | 23 | 57 | なし | 175 |
| C2-33-15 | 5 | 1 | 46 | 23 | 57 | なし | 180 |
| C2-33-25 | 5 | 1 | 46 | 23 | 57 | あり | 185 |
詳細情報
基本情報
ワンタッチ型ラッチです。
【特長】
・ボタンを押すと内蔵されたスプリングによりレバーがはね上がり、ロックがはずれます。
・突起型、平面型の2種類のボタン形状があり、突起型はキーロック付き（キー2個）・キーロックなしも選択できます。
・C2-3＊-15：突起型ボタン・キーロックなし。
・C2-3＊-25：突起型ボタン・キーロックつき。
・C2-3＊-35：平面型ボタン・キーロックなし。
・調整ねじをまわすことで、T1寸法の微調整が可能です。
・フレアスタイルのブラケットにより、薄いドアやプラスティック製のドアでも安定した取りつけが可能です。
【用途】
・装置全般。

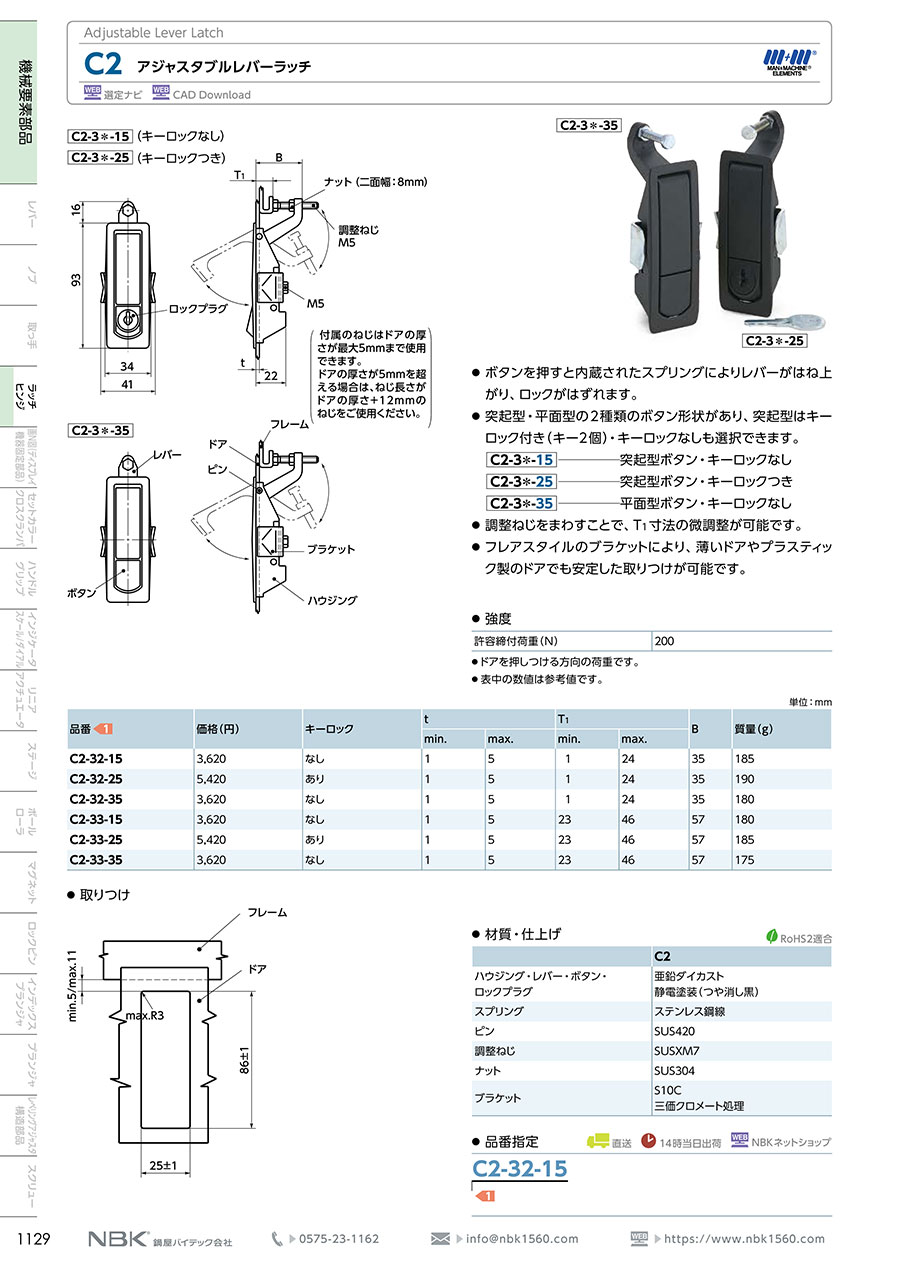

カタログ
