プレスフィットプランジャ用ホルダ PPH
- 通常単価(税別)
- 398円～550円
- 税込単価
- 438円～605円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・プレスフィットプランジャPPR、PPR-KU、PPR-KD用のホルダ。・市販の皿小ねじを使用...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
3種類の取り付け方法を標準化
PPH - Lの寸法図。
PPH - Rの寸法図。
PPH - Bの寸法図。
| 品番 | L1 | d | D | D1 | H | h | W1 | e | A | R | C | F | 適用プランジャ | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPH-6-L | 3 | 3 | 6 | 8.5 | 8.5 | 3.2 | 16 | 4.25 | 8.5 | 3.2 | 6.3 | 7.5 | PPR-6 | 2 |
| PPH-8-L | 4 | 4 | 8 | 10.5 | 10.5 | 4.2 | 20 | 5.25 | 10.5 | 4.3 | 8.3 | 9.5 | PPR-8 | 5 |
| PPH-6-R | 3 | 3 | 6 | 8.5 | 8.5 | 3.2 | 16 | 4.25 | 8.5 | 3.2 | 6.3 | 7.5 | PPR-6 | 2 |
| PPH-8-R | 4 | 4 | 8 | 10.5 | 10.5 | 4.2 | 20 | 5.25 | 10.5 | 4.3 | 8.3 | 9.5 | PPR-8 | 5 |
| PPH-6-B | - | - | 6 | 8.5 | 8.5 | 3.2 | - | 4.25 | 8.5 | 3.2 | 6.3 | 7.5 | PPR-6 | 3 |
| PPH-8-B | - | - | 8 | 10.5 | 10.5 | 4.2 | - | 5.25 | 10.5 | 4.3 | 8.3 | 9.5 | PPR-8 | 8 |
左片側固定
左片側固定の寸法図。
左片側固定の寸法図。
詳細情報
基本情報
【特長】
・プレスフィットプランジャPPR、PPR-KU、PPR-KD用のホルダ。
・市販の皿小ねじを使用して機械・装置に固定する。
・適用ねじ径：PPH-6：M3、PPH-8：M4。
・商品記号により、取りつけタイプが選択できる。
・PPH-L：左側固定タイプ。
・PPH-R：右側固定タイプ。
・PPH-B：両側固定タイプ。
【用途】
・ワークの位置決めに、金型の位置決め。
・ワークの押し出しに。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

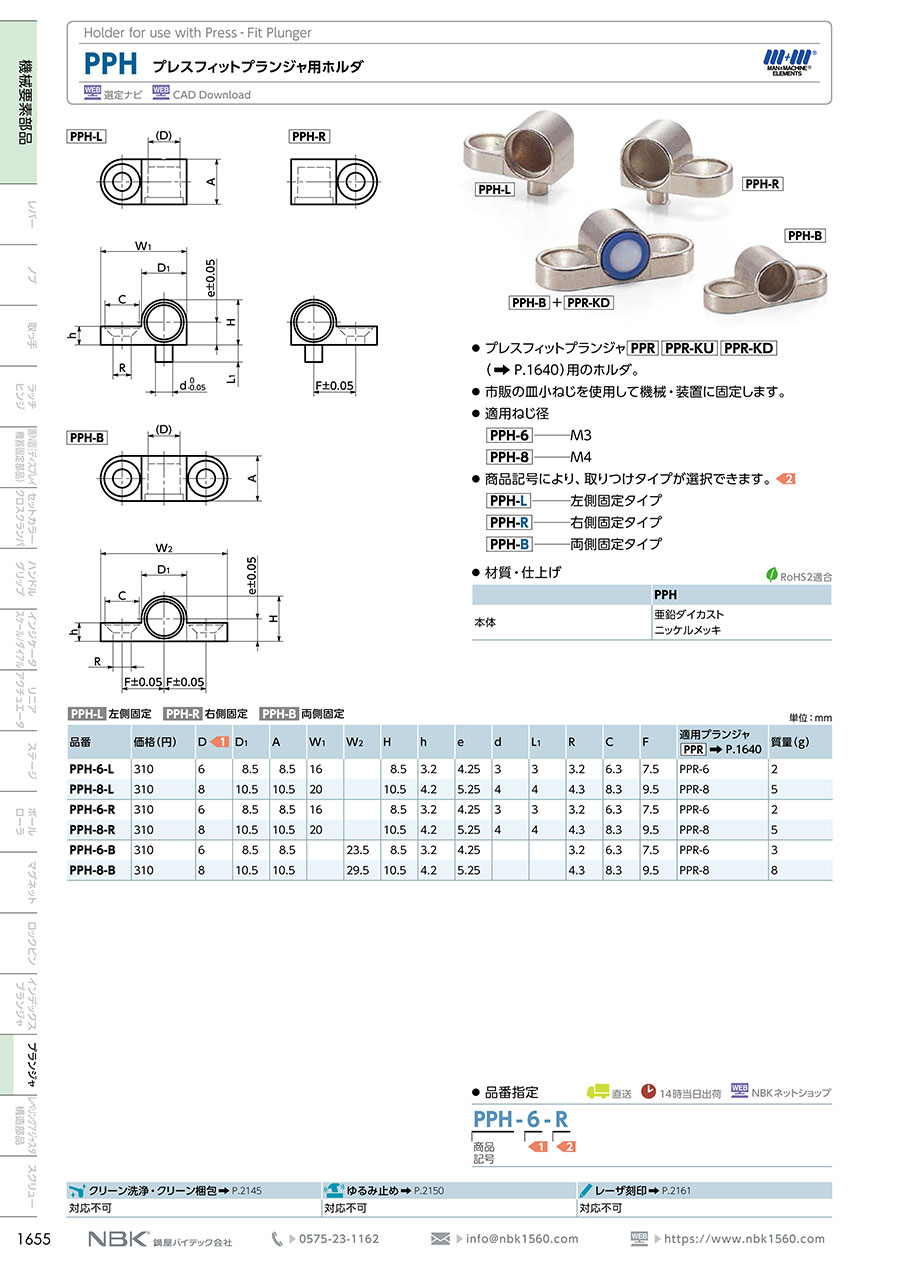

カタログ
商品担当おすすめ
プレスフィットプランジャ用ホルダ PPHのレビュー
検査用の治具に
4
4.02019/07/24
耐久性にも問題がない材質であり、穴の形状が使用用途に合っていたので選定をしました。製造した部品の検査治具として差し込みピ...もっと読む
0人が参考にしています。
