メタルリフトオフヒンジ 96
- 通常単価(税別)
- 1,997円～2,839円
- 税込単価
- 2,197円～3,123円
装置ドア用亜鉛ダイカスト製の蝶番。【特長】・重荷重用ヒンジ。・インラインスタイルとオフセットスタイルの...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

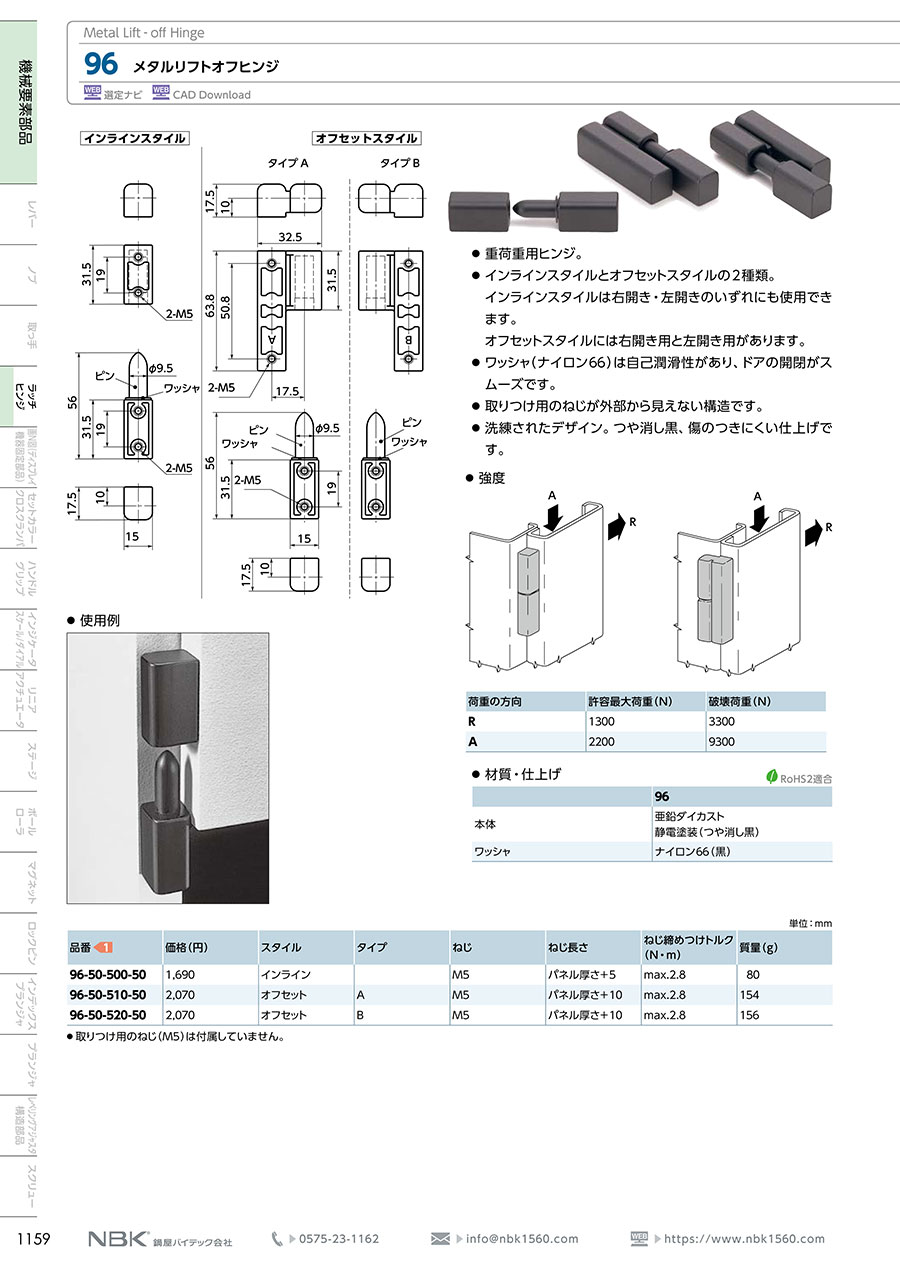

外形図
インラインスタイルの形状図
オフセットスタイル（タイプA）の形状図
オフセットスタイル（タイプB）の形状図
製品仕様
外観
材質・仕上げ
| - | 96 |
|---|---|
| 本体 | 亜鉛ダイカスト 静電塗装（つや消し黒） |
| ワッシャ | ナイロン66（黒） |
強度
| 荷重の方向 | 許容最大荷重（N） | 破壊荷重（N） |
|---|---|---|
| R | 1,300 | 3,300 |
| A | 2,200 | 9,300 |
規格表
| 型番 | ねじ締めつけトルク （N・m） | ねじ長さ | ねじ | スタイル | 質量 （g） |
|---|---|---|---|---|---|
| 96-50-500-50 | max.2.8 | パネル厚さ+5 | M5 | インライン | 80 |
| 96-50-510-50 | max.2.8 | パネル厚さ+10 | M5 | オフセット | 154 |
| 96-50-520-50 | max.2.8 | パネル厚さ+10 | M5 | オフセット | 156 |
使用例
取りつけ
両開きのドアに使用する場合、タイプA・タイプBを上図のとおり使用。
- インラインスタイルのヒンジは、取りつけ方法のタイプA、タイプBのいずれにも共通。
- ドアを取りはずすことができるようにする場合は、オス側（ピン側）をフレームに、メス側をドアにそれぞれ同じ向きに取りつける。
- オフセットスタイルのヒンジを使用して、ドアを取りはずせないようにする場合は、ドア（またはフレーム）にタイプAとタイプBのヒンジを各1個、対向させて取りつける。
インラインスタイル1
- *1ドアを180°開くようにするためには、R寸法またはS寸法のいずれか一方を25.4mm以下にしてください。
インラインスタイル2
オフセットスタイル（タイプA）
オフセットスタイル（タイプB）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,997円 ( 2,197円 ) | 在庫品1日目当日出荷可能 |
2,839円 ( 3,123円 ) | 3日目 |
2,839円 ( 3,123円 ) | 3日目 |
詳細情報
基本情報
装置ドア用亜鉛ダイカスト製の蝶番。
【特長】
・重荷重用ヒンジ。
・インラインスタイルとオフセットスタイルの2種類。
・インラインスタイルは右開き、左開きのいずれにも使用可能。
・オフセットスタイルには右開き用と左開き用がある。
・ワッシャ（ナイロン66）は自己潤滑性があり、ドアの開閉がスムーズ。
・取りつけ用のねじが外部から見えない構造。
・洗練されたデザイン。つや消し黒、傷のつきにくい仕上げ。
【用途】
・装置全般。
