鍋屋バイテック

リフトアンドターンコンプレッションラッチ 62

カタログ |

通常単価(税別): 5,049円～7,958円

税込単価: 5,554円～8,754円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

リフトアンドターンコンプレッションラッチ。【特長】・レバー上部を押し、レバーを...

種類
平面ラッチ
材質
亜鉛ダイカスト
レバー・カップ材質
亜鉛ダイカスト
レバー・カップ仕上
静電塗装

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

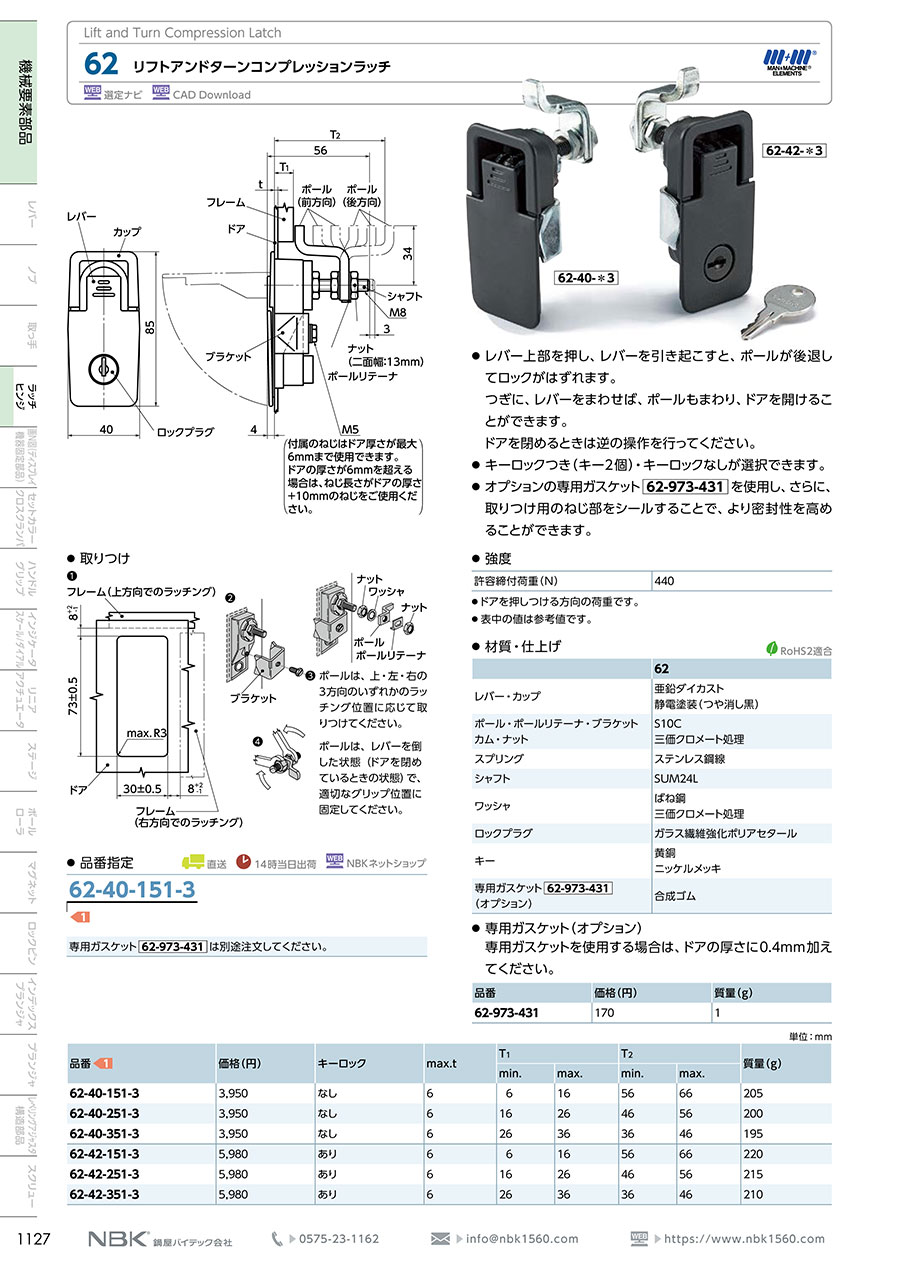

リフトアンドターンコンプレッションラッチ 62-40／62-42の仕様について

62-40／62-42の外観

62-40／62-42の形状図

寸法

（単位：mm）

品番	max.t	T₁		T₂		キーロック	質量（g）
品番	max.t	max.	min.	max.	min.	キーロック	質量（g）
62-40-151-3	6	16	6	66	56	なし	205
62-40-251-3	6	26	16	56	46	なし	200
62-40-351-3	6	36	26	46	36	なし	195
62-42-151-3	6	16	6	66	56	あり	220
62-42-251-3	6	26	16	56	46	あり	215
62-42-351-3	6	36	26	46	36	あり	210

材質・仕上げ

-	62
レバー・カップ	亜鉛ダイカスト静電塗装（つや消し黒）
ポール・ポールリテーナ・ブラケットカム・ナット	S10C 三価クロメート処理
スプリング	ステンレス鋼線
シャフト	SUM24L
ワッシャ	ばね鋼三価クロメート処理
ロックプラグ	ガラス繊維強化ポリアセタール
キー	黄銅ニッケルメッキ
専用ガスケット62-973-431 （オプション）	合成ゴム

取りつけ

取りつけ1

取りつけ2
ポールは、上・左・右の3方向のいづれかのラッチング位置に応じて取りつけてください。

取りつけ3
ポールは、レバーを倒した状態（ドアを閉めているときの状態）で、適切なグリップ位置に固定してください。

専用ガスケット（オプション）

品番	質量（g）
62-973-431	1

※ 専用ガスケットを使用する場合は、ドアの厚さに0.4mm加えてください。

強度

許容締付荷重（N）	440

※ ドアを押しつける方向の荷重です。
※ 表中の値は参考値です。

型番リスト

表示件数

型番

鍵

可能締付板厚範囲

(mm)

キーロック

質量

(g)

RoHS?

最小発注数量

なし	6～16	なし	205	10	1個
なし	16～26	なし	200	10	1個
なし	26～36	なし	195	10	1個
あり	6～16	あり	220	10	1個
あり	16～26	あり	215	10	1個
あり	26～36	あり	210	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,049円 ( 5,554円 )	4日目
5,049円 ( 5,554円 )	在庫品1日目当日出荷可能
5,049円 ( 5,554円 )	4日目
7,797円 ( 8,577円 )	4日目
7,958円 ( 8,754円 )	在庫品1日目当日出荷可能
7,797円 ( 8,577円 )	4日目

詳細情報

基本情報

基本情報

リフトアンドターンコンプレッションラッチ。
【特長】
・レバー上部を押し、レバーを引き起こすと、ポールが後退してロックがはずれます
・レバーをまわせば、ポールもまわり、ドアを開けることができます
・ドアを閉めるときは逆の操作を行ってください
・キーロックつき（キー2個）、キーロックなしが選択できます
・オプションの専用ガスケット62-973-431を使用し、さらに、取りつけ用のねじ部をシールすることで、より密封性を高めることができます
【用途】
・装置全般

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
T-ハンドルバイスアクションラッチ E3
コンプレッション機能により締めつけができるT-ハンドルラッチ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
