スライドラッチ A3-25
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
外観
材質・仕上げ
| - | A3 |
|---|---|
| 本体 | ABS（つや消し黒）、UL94 V-0 |
| スプリング | ステンレス鋼線 |
強度
| A3-70-412-25 | 許容締付荷重（N） | 90 |
|---|---|---|
| 破壊荷重（N） | 130 | |
| A3-60-519-25 | 許容締付荷重（N） | 130 |
| 破壊荷重（N） | 210 |
- ※ ドアを押しつける方向の荷重です。
- ※ 表中の数値は参考値です。
規格表
単位：mm
| 型番 | t | T1 | A | B | C | D | E | F | G | H | I | L | W | X | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A3-70-412-25 | 1±0.1 | 3 | 22.2 | 15.5 | 9.5 | 7.6 | 19 | 7.2 | 1.5 | 3.2 | 5.1 | 12.7 | 7.8±0.05 | 6.4 | 2.5 |
| A3-60-519-25 | 1.20～+0.2 | 4.8 | 36.2 | 22.3 | 16.5 | 14 | 30.1 | 9.5 | 2.2 | 4 | 7.2 | 22 | 14.3±0.1 | 9.5 | 4.5 |
使用例
取りつけ
取りつけ手順1
取りつけ手順2
前方から取つけ穴に挿入してください。
取りつけ手順3
後部をはめ込めばドアに固定されます。
使用例
使用手順1
使用手順2
使用手順3
詳細情報
基本情報
本体は前後にスライドします。
【特長】
・本体をスライドさせればドアを開けることができます。
・手を離せば、内蔵されたスプリングにより本体はもとの位置にもどります。
・閉めるときはドアを押すだけです。
・角穴にはめ込むだけで簡単に取りつけができます。
・使用可能温度：-40℃～60℃。
【用途】
・装置全般。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

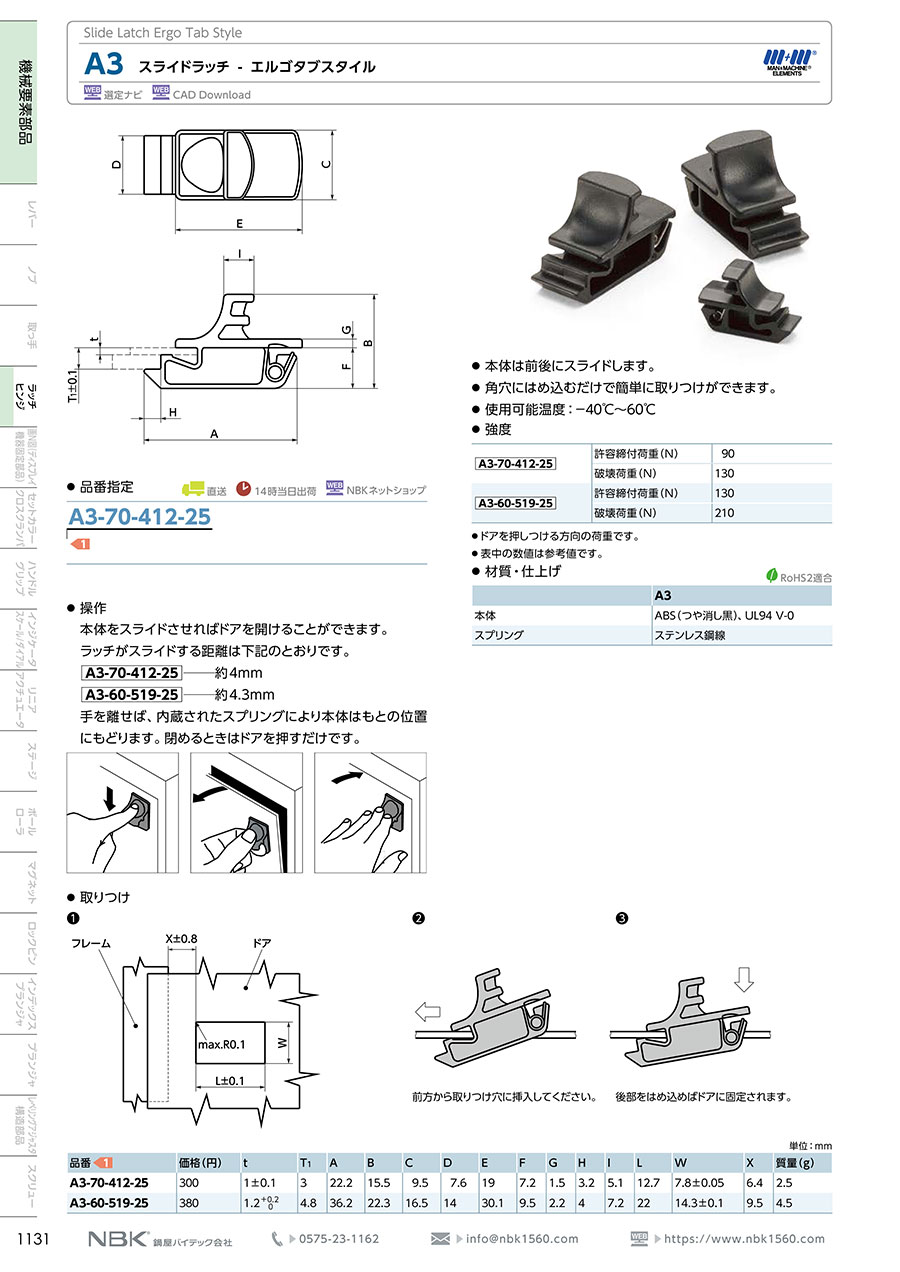

カタログ
