T-ハンドルバイスアクションラッチ E3

カタログ |

数量スライド割引

通常単価(税別): 318円～8,188円

税込単価: 350円～9,007円

コンプレッション機能により締めつけができるT-ハンドルラッチです。【特長】・ハ...

ハンドル形状
T型ハンドル

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

T-ハンドルバイスアクションラッチの寸法図（ハンドル、ポール、フレーム、ガスケット、ドア、ハウジング、ハンドル、ナット（二面幅 : 27mm）、ナット（二面幅 : 17mm）、シャフト、ポール）

製品仕様

材質／仕上げ

-	E3
ハンドル・ハウジング	亜鉛ダイカスト
ハンドル・ハウジング	静電塗装（つや消し黒）
ポール	S10C
ポール	三価クロメート処理
シャフト・ナット	SUM24L
シャフト・ナット	三価クロメート処理
ワッシャ	ばね鋼
ワッシャ	三価クロメート処理
スプリング	ステンレス鋼線
Oリング	ブナN（ニトリルゴム）
ロックプラグ	亜鉛ダイカスト
ロックプラグ	静電塗装（つや消し黒）
キー	黄銅
キー	ニッケルメッキ
ガスケット（オプション）	SBR

強度

許容締付荷重：450N
破壊荷重：1,500N

※ ドアを押しつける方向の荷重。
※ 数値は参考値。

オプション

座金（型番：90-6-875）：質量3g

規格表

単位：mm

型番	キーロック	max.ｔ	T₁		T₂		質量（g）
型番	キーロック	max.ｔ	min.	max.	min.	max.	質量（g）
E3-11-15	なし	18	11.4	27.2	66.3	76.2	254
E3-11-25	なし	18	25.4	41.1	52.6	68.3	245
E3-11-35	なし	18	38.9	54.6	-	-	241
E3-18-15	あり	18	11.4	27.2	66.3	76.2	260
E3-18-25	あり	18	25.4	41.1	52.6	68.3	251
E3-18-35	あり	18	38.9	54.6	-	-	247

使用例

取りつけ

ドアをラッチングするときのハンドルまわしトルクが7.9N・m以下になるように、ポールをセットする。
オプションの座金（90-6-875）を使用する場合は、φ22.5（直径22.5mm）の丸穴で取りつけできる。
オプションの座金は木製または類似の低密度材料への丸穴取りつけのために使用可能。

型番リスト

表示件数

型番

種類

鍵形状

材質

特殊付加機能

ロック機構

可能締付板厚範囲

(mm)

RoHS?

最小発注数量

[関連部品] 座金	-	-	-	-	-	10	1個
本体	なし	亜鉛	なし(通常)	なし	11.4～27.2	10	1個
本体	なし	亜鉛	なし(通常)	なし	25.4～41.1	10	1個
本体	なし	亜鉛	なし(通常)	なし	38.9～54.6	10	1個
本体	錠前付き	亜鉛	なし(通常)	あり	11.4～27.2	10	1個
本体	錠前付き	亜鉛	なし(通常)	あり	25.4～41.1	10	1個
本体	錠前付き	亜鉛	なし(通常)	あり	38.9～54.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

318円 ( 350円 )	4日目
6,138円 ( 6,752円 )	4日目
5,860円 ( 6,446円 )	3日目
6,138円 ( 6,752円 )	4日目
8,188円 ( 9,007円 )	4日目
7,997円 ( 8,797円 )	4日目
7,997円 ( 8,797円 )	4日目

詳細情報

基本情報

基本情報

コンプレッション機能により締めつけができるT-ハンドルラッチです。
【特長】
・ハンドルをまわすと、ボールが後退してロックがはずれます。
・さらにまわすと、ボールは75°回転し、ドアを開けることができます。
・ドアを閉めるときは逆の操作を行ってください。
・あらかじめ設定した締めつけ力を維持します。
・キーロックつき（キー2個）・キーロックなしが選択できます。
・つや消し黒の美しい外観です。
・傷のつきにくい仕上げです。
・内部にOリングを組み込んだシール構造です。
・専用のガスケット（オプション）を併用することにより、水・油・ほこりなどの侵入を防止します。
・取りつけが簡単です。
【用途】
・機密性を高めたいドアやパネルに。

カタログ

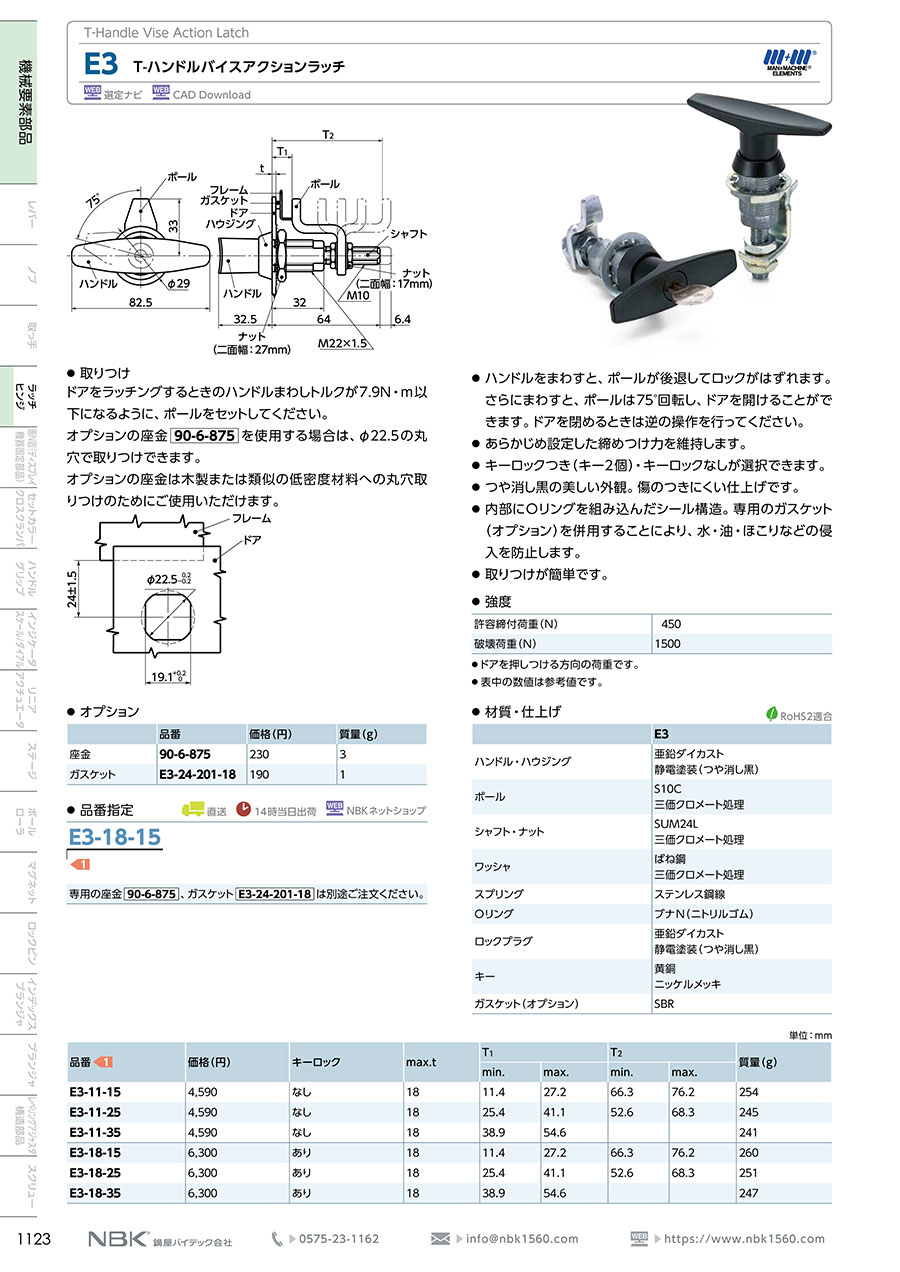

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
