フレックスホルダー YSA
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 3,485円～6,779円特別価格
- 税込単価
- 3,834円～7,457円特別価格
独特の非線形ばね特性をもつ、ナイトハルトゴムばねを応用したフレックスホルダー。...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
フレックスホルダー YSAの仕様
フレックスホルダー YSAの外観
- 本体材質：SS400
- 本体仕上げ：ユニクロメッキ
- ゴム材質：NR
- ボルト・平座金材質：スティール
- ボルト・平座金仕上げ：ユニクロメッキ
フレックスホルダー YSAの分解時外観
フレックスホルダー YSAの寸法図
（単位：mm）
フレックスホルダー YSAの使用イメージ
（単位：mm）
| 品番 | 最大荷重 （N） | M | S | T1 | T2 | H | R | L | P | W | B | D | A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YSA-15 | 150 | 49 | 40 | 4.5 | 4.5 | 105 | 80 | 75 | 50 | 37 | 25 | 10.3 | 25 |
| YSA-30 | 300 | 69 | 60 | 4.5 | 4.5 | 125 | 100 | 75 | 50 | 37 | 25 | 10.3 | 25 |
| YSA-60 | 600 | 80.5 | 70 | 4.5 | 6 | 148 | 110 | 90 | 64 | 50 | 38 | 10.3 | 40 |
| YSA-60B | 600 | 80.5 | 70 | 4.5 | 6 | 148 | 110 | 90 | 64 | 50 | 38 | 12.3 | 40 |
ナイトハルトゴムばね
特長：ナイトハルトゴムばねは、金属製の内外殻間に円柱形のゴムを圧入したもので、車輌の緩衝機構、産業機械の防振装置、軸継手などさまざまな分野で広く応用されている
大きな許容ねじれ角度：ばねとしての作動時には、ゴムが内外殻間でころがりながら圧縮される。最大許容ねじれ角度は、YSAは±30°、YSBは±32°
独特の非線形ばね特性：ねじれ角度の増加とともにばね定数が大きくなるプログレッシブ特性（剛性漸増）により、荷重に対応したテンション調整が行われる
振動・騒音の吸収：振動・騒音および起動・停止時などのショックを吸収し、機械・装置を保護する
高い信頼性：金属製の内外殻が外力の影響からゴムばね機構を保護し、高い信頼性を実現
広い使用温度範囲：使用温度範囲は、-42～+85℃
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報ページの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
※一部の製品情報のみ掲載しています。
詳細情報
基本情報
独特の非線形ばね特性をもつ、ナイトハルトゴムばねを応用したフレックスホルダー。
【特長】
・シンプルな構造、安定した性能で、金属ばねに劣らない耐久性を持っている。
・ベルト・チェーンのテンションを自動調整し、ゴムばね部を機械に固定したまま調整できる。
・ゴムばね部とアイドラー取りつけアームとは4方向いずれにも組みつけ可能。
・最大許容ねじれ角度：±30°。
・使用温度範囲：-42～+85℃。
【用途】
・ベルトテンション掛けに最適。

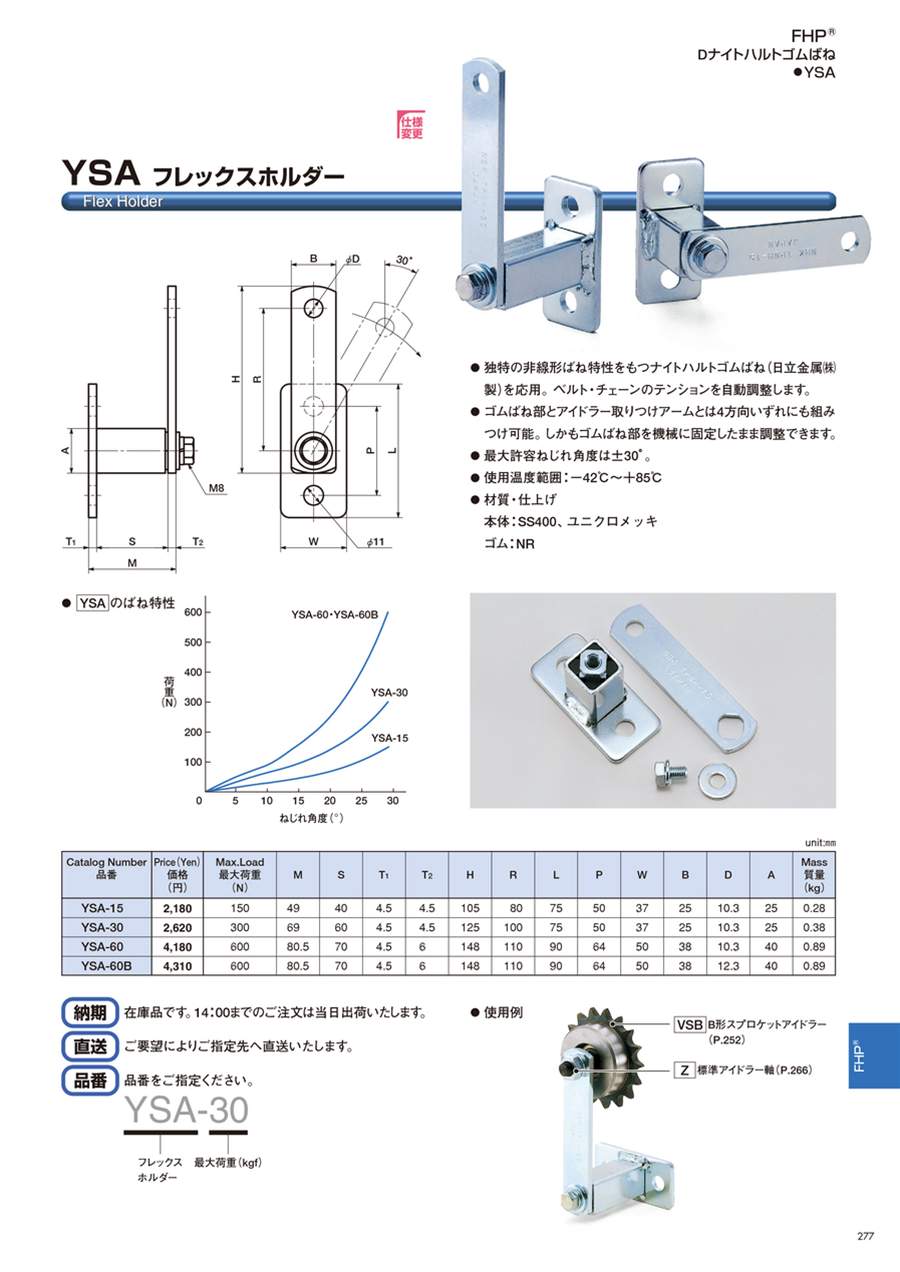

カタログ
