鍋屋バイテック

ナイロンリフトオフヒンジ 96

カタログ |

通常単価(税別): 995円～1,506円特別価格

税込単価: 1,095円～1,657円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

装置ドア用ナイロン製の蝶番。【特長】・ガラス繊維強化プラスティック製。・インラインスタイルとオフセット...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ナイロンリフトオフヒンジ 96-NYの仕様について

96-NYの外観

インラインスタイルの形状図

オフセットスタイル（タイプA）の形状図

オフセットスタイル（タイプB）の形状図

寸法

（単位：mm）

品番	T	A	B	C	D	E	F	G	H	J	K	シリーズ	質量（g）
96-50-300-11	M5	31	16.7	14.3	-	9.5	-	9.5	19	7	58	300	14
96-50-310-11	M5	31	16.7	-	21.5	9.5	9.5	9.5	19	7	58	300	18
96-50-320-11	M5	31	16.7	-	21.5	9.5	9.5	9.5	19	7	58	300	18
96-50-400-11	M6	41.3	22.2	19	-	12.7	-	12.7	25.5	9.5	78	400	31
96-50-410-11	M6	41.3	22.2	-	28.5	12.7	12.7	12.7	25.5	9.5	78	400	41
96-50-420-11	M6	41.3	22.2	-	28.5	12.7	12.7	12.7	25.5	9.5	78	400	41

材質・仕上げ

-	96
本体	ガラス繊維強化ナイロン66（黒）
ピン	ナイロン66（黒）

取りつけ

ドアを取りはずすことができるようにする場合は、オス側（ピン側）をフレームに、メス側をドアにそれぞれ図の向きに取りつける。

オフセットスタイルのヒンジを使用して、ドアを取りはずせないようにする場合は、ドア（またはフレーム）にタイプAとタイプBのヒンジを各1個対向させて取りつける。

両開きのドアに使用する場合、タイプA・タイプBを上図のとおり使用する。

各種のドアに取りつけが可能。

インラインスタイル1

インラインスタイル2

*1ドアを180°開くようにするためには、R寸法またはS寸法のいずれか一方を、25.4mm以下にする。

（単位：mm）

シリーズ	L	M -0.3～0	O	P 0～+0.1	T	ねじ長さ	ねじ締めつけトルク（N・m）
300	19_-0.1～+0.2	14.3	9.5_-0.1～+0.3	5.4	M5	パネル厚さ+4.8	max.2.8
400	25.5_-0.2～+0.1	19	12.7_-0.1～+0.2	6.7	M6	パネル厚さ+6.4	max.5.6

オフセットスタイルタイプA

オフセットスタイルタイプB

（単位：mm）

シリーズ	L	M -0.3～0	N	O	P 0～+0.1	T	ねじ長さ	ねじ締めつけトルク（N・m）
300	19_-0.1～+0.2	14.3	19_-0.1～+0.2	9.5_-0.1～+0.3	5.4	M5	パネル厚さ+6.5～9.5	max.2.8
400	25.5_-0.2～+0.1	19	25.5_-0.2～+0.1	12.7_-0.1～+0.2	6.7	M6	パネル厚さ+9.5～12.7	max.5.6

強度

300シリーズ

荷重の方向	許容最大荷重（N）	破壊荷重（N）
R	670	1300
A	1100	2500

400シリーズ

荷重の方向	許容最大荷重（N）	破壊荷重（N）
R	1300	2600
A	2200	5000

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

勝手違い

RoHS?

最小発注数量

60.1～70	62	～25	21.5	左用	10	1個
60.1～70	62	～25	21.5	右用	10	1個
80.1～100	82.6	～25	19	左右兼用	10	1個
80.1～100	82.6	25.1～35	28.5	左用	10	1個
80.1～100	82.6	25.1～35	28.5	右用	10	1個

通常単価(税別) (税込単価)	通常出荷日

995円 ( 1,095円 )	在庫品1日目当日出荷可能
995円 ( 1,095円 )	在庫品1日目当日出荷可能
1,387円 ( 1,526円 )	4日目
1,252円876円 ( 964円 )	在庫品1日目当日出荷可能
1,506円 ( 1,657円 )	4日目

詳細情報

基本情報

基本情報

装置ドア用ナイロン製の蝶番。
【特長】
・ガラス繊維強化プラスティック製。
・インラインスタイルとオフセットスタイルの2種類。
・インラインスタイルは右開き、左開きのいずれにも使用可能。
・オフセットスタイルには右開き用と左開き用がある。
【用途】
・装置全般。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

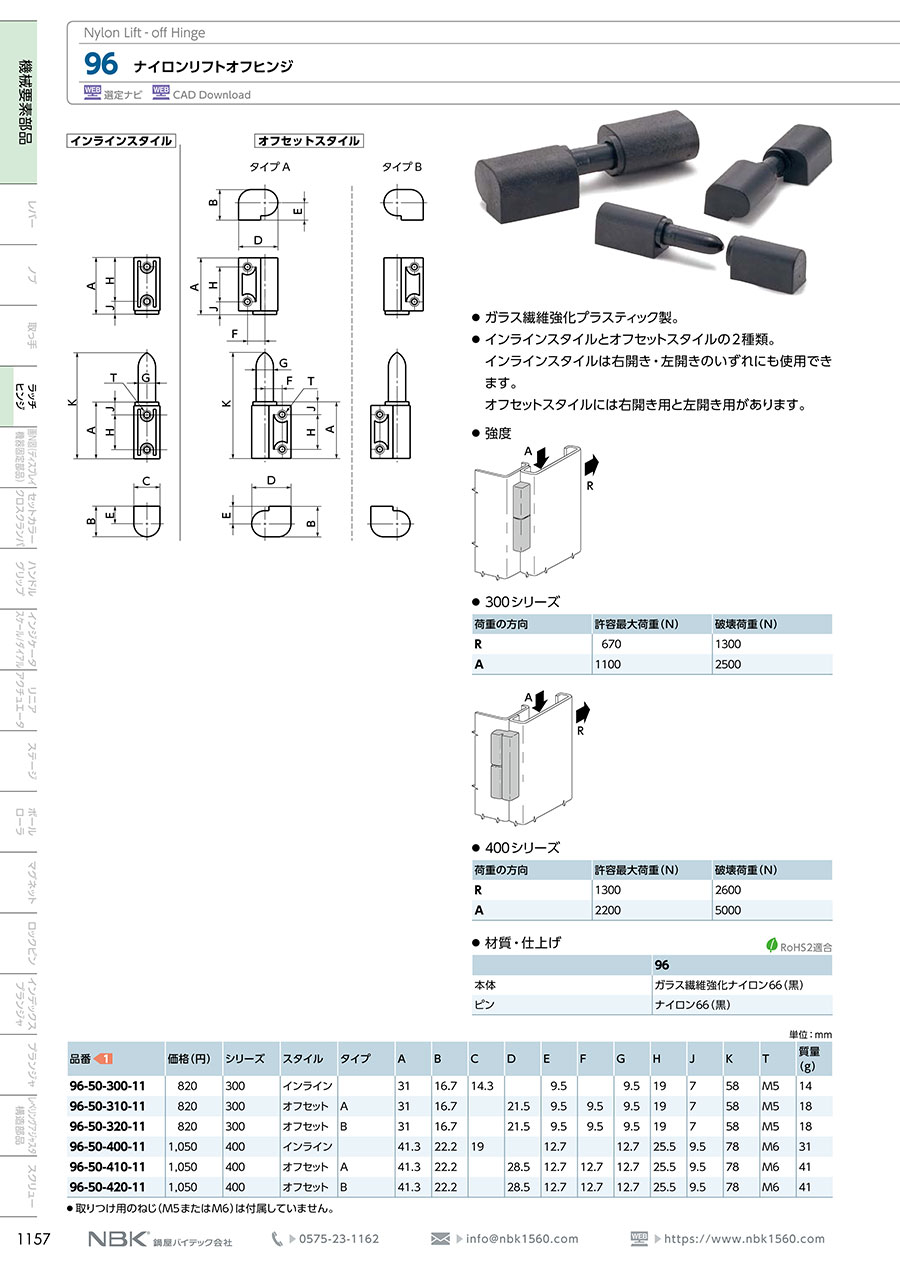

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
アジャスタブルヒンジ E6-301・501
黒と白の2色を標準化。ねじの締め具合いで、ドアの開閉スピードが調整できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
