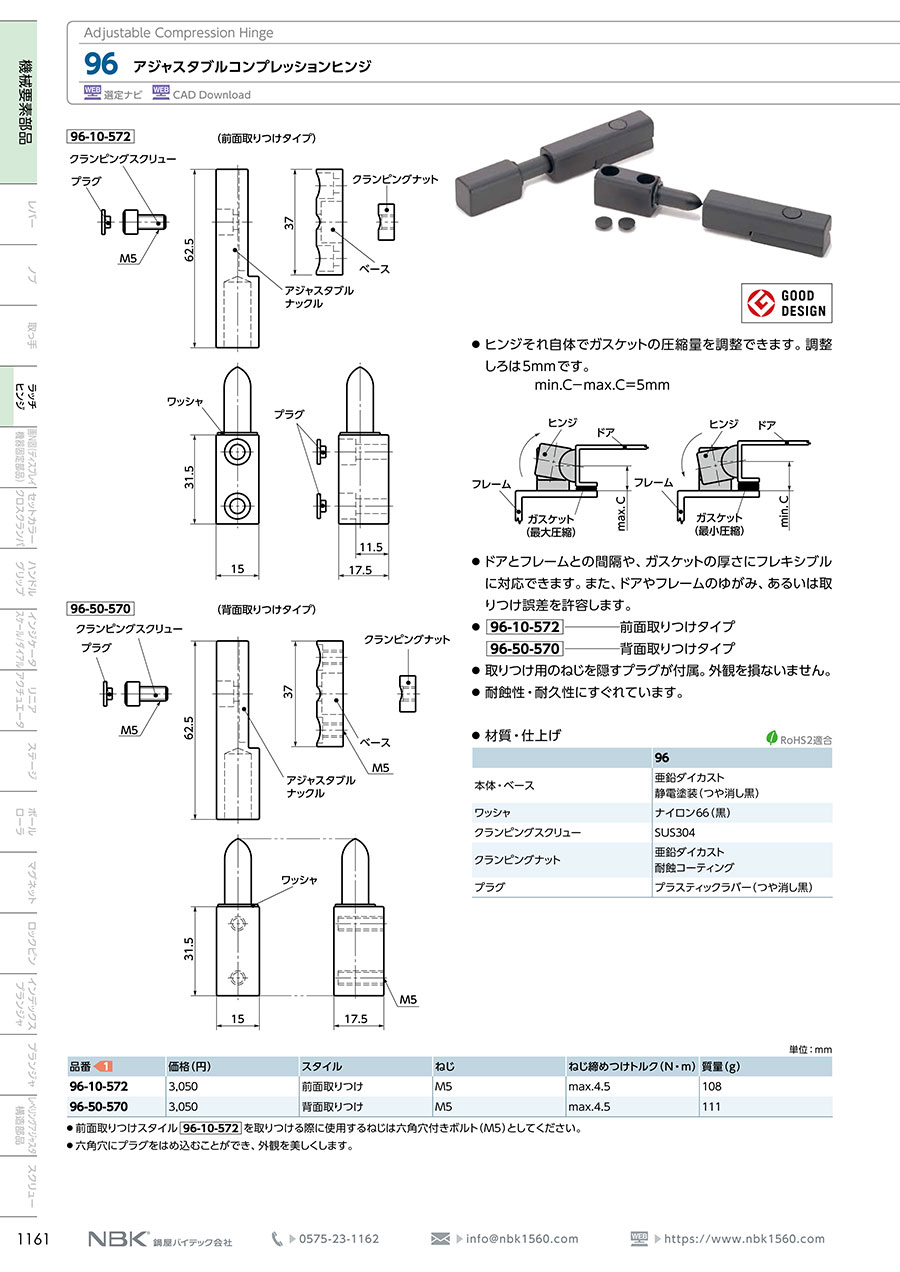

アジャスタブルコンプレッションヒンジ 96

アジャスタブルコンプレッションヒンジ 96-ADの仕様について

特長

• 96-10-572：前面取りつけタイプ。
• 96-50-570：背面取りつけタイプ。

寸法



（単位：mm）



品番	ねじ締めつけトルク （N・ｍ）	ねじ	スタイル	質量 （g）
96-10-572	max.4.5	M5	前面取りつけ	108
96-50-570	max.4.5	M5	背面取りつけ	111

材質・仕上げ

-	96
本体・ベース	亜鉛ダイカスト 静電塗装（つや消し黒）
ワッシャ	ナイロン66（黒）
クランピングスクリュー	SUS304
クランピングナット	亜鉛ダイカスト 耐蝕コーティング
プラグ	プラスティックラバー（つや消し黒）

取りつけ

• *1：　X寸法はY寸法の変化にともなって変化します。たとえば、Y寸法がその上限値（12.4mm）または下限値（7.6mm）のとき、X寸法はその下限値（9.6mm）です。また、Y寸法がその中間値（10mm）のとき、X寸法はその上限値（9.9mm）です。設計の際にはこの寸法の変化を考慮してください。
• *2：　ドアを180°開くようにするためには、F寸法またはG寸法のいずれか一方を19.8mm以下にしてください。
• *3：　ねじ長さはパネル厚さおよびナットの締めしろを考慮して決めてください。

使用例

強度

荷重の方向	許容最大荷重（N）	破壊荷重（N）
R	1000	1550
A	2220	14000
