メカニカル部品技術窓口
スナップインラッチ 80
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
材質・仕上げ
| - | 80-201 | 80-202 |
|---|---|---|
| 本体 | ポリアセタール（白） | ポリアセタール（黒） |
強度
| 許容締付荷重（N） | 90 |
|---|---|
| 破壊荷重（N） | 150 |
※表中の数値は参考値。
規格表
単位：mm
| 型番 | t | 質量 （g） | |
|---|---|---|---|
| min. | max. | ||
| 80-202 | 1 | 3.2 | 6 |
| 80-201 | 1 | 3.2 | 6 |
使用例
取りつけ
取りつけ手順
取りつけ図
使用例
詳細情報
基本情報
スナップインラッチです。
【特長】
・マット調の外観です。
・黒、白の2色を標準化します。
・スライディングドア（引き戸）・スウィングドア（開き戸）のいずれにも使用できます。
・操作は簡単です。
・ボタンを押せばラッチがはずれ、ドアを開けることができます。
・閉めるときはドアをスライドさせるかまたは押すだけです。
・製品は一体構造です。
・取りつけは簡単・ローコストです。
・角穴をあけ、本体をはめ込めばスナップがドアにかかり、固定されます。
・適用ドア厚さ：1mm～3.2mm。
・使用可能温度：-40℃～100℃。
【用途】
・装置全般引き戸など。

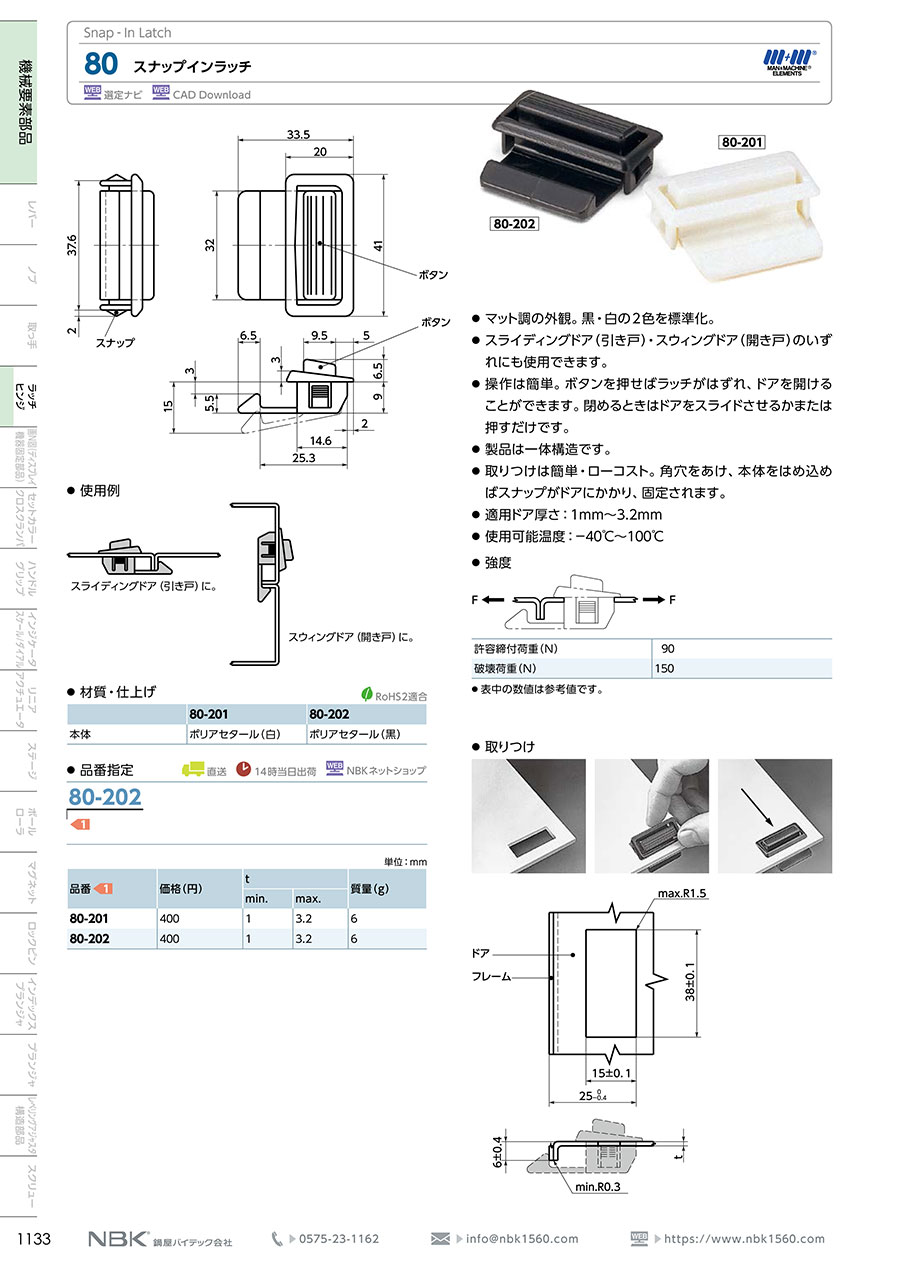

カタログ
