鍋屋バイテック

クリップオン（スタッド6.3mm） D1

カタログ |

通常単価(税別): 72円～274円

税込単価: 79円～301円

通常出荷日：4日目

素早く脱着DZUS用受け側。【特長】・フレームの横からはめ込むリセプタクル。・丸穴をあけるだけで簡単に...

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目～

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

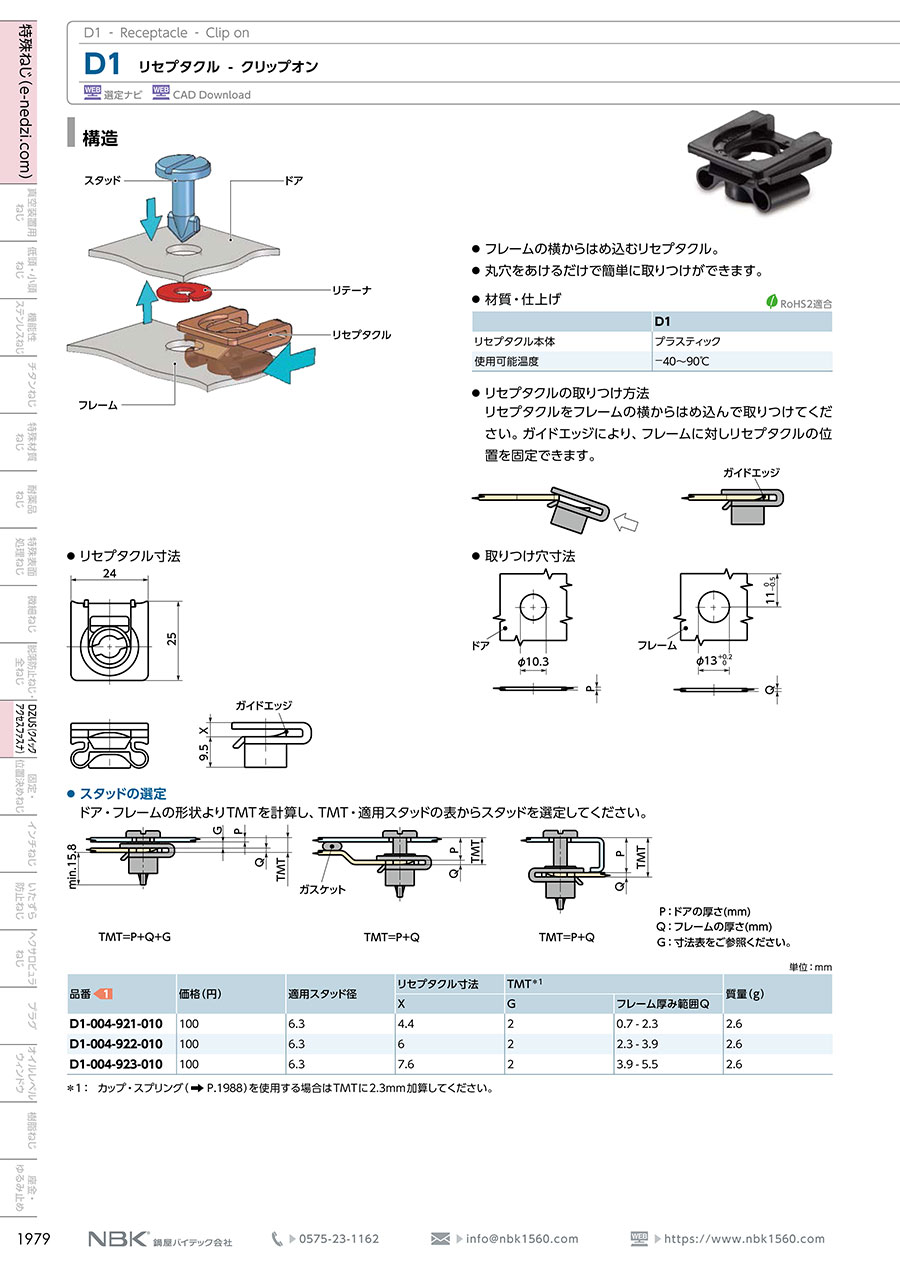

外形図

製品仕様

材質・仕上げ

リセプタクル本体	プラスティック
使用可能温度	-40℃～90℃

構造

取りつけ穴寸法

選定サポート情報

P：ドアの厚さ（mm）
Q：フレームの厚さ（mm）
G：寸法表を参照。

ドア・フレームの形状よりTMTを計算し、TMT・適用スタッドの表からスタッドを選定。

TMT・適用スタッド

単位：mm

TMT ドア・フレームの形状から TMTを計算してください。	最大荷重（N）^*1	適用スタッド型番		スタッド径
TMT ドア・フレームの形状から TMTを計算してください。	最大荷重（N）^*1	マイナス溝 D1-SS	ウイング D1-SW	スタッド径
4.32-5.58	160	D1-004-045-030	D1-125-045-030	6.3
5.59-6.85		D1-004-050-030	D1-125-050-030
6.86-8.12		D1-004-055-030	D1-125-055-030
8.13-9.39		D1-004-060-030	D1-125-060-030
9.4-10.66		D1-004-065-030	D1-125-065-030
10.67-11.93		D1-004-070-030	D1-125-070-030
11.94-13.2		D1-004-075-030	D1-125-075-030
13.21-14.47		D1-004-080-030	D1-125-080-030
14.48-15.74		D1-004-085-030	D1-125-085-030
15.75-17.01		D1-004-090-030	D1-125-090-030
17.02-18.28		D1-004-095-030	D1-125-095-030
18.29-19.55		D1-004-100-030	D1-125-100-030

*1試験値であり、保証値ではありません。

規格表

単位：mm

型番	適用スタッド径	G	フレーム厚み範囲 Q	X	質量（g）
型番	適用スタッド径	G	フレーム厚み範囲 Q	X	質量（g）
D1-004-921-010	6.3	2	0.7-2.3	4.4	2.6
D1-004-922-010	6.3	2	2.3-3.9	6	2.6
D1-004-923-010	6.3	2	3.9-5.5	7.6	2.6

カップ・スプリングを使用するときはTMTに2.3mm加算。
Southco社の試験値であり、保証値ではない。

使用例

リセプタクルの取りつけ方法

リセプタクルをフレームの横からはめ込んで取りつけ、ガイドエッジにより、フレームに対しリセプタクルの位置を固定可能。

型番リスト

表示件数

型番

材質

長さ L

(mm)

ヘッド形状

材料

品名

はめ込み方向

寸法 X

(mm)

RoHS?

最小発注数量

樹脂・その他	-	-	ポリアセタール	リテーナ	-	-	10	1個
樹脂・その他	45	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	50	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	55	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	60	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	65	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	70	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	75	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	80	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	85	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	90	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	95	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	100	マイナス溝	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	-	-	ポリアセタール	リセプタクル	横	4.4	10	1個
樹脂・その他	-	-	ポリアセタール	リセプタクル	横	6	10	1個
樹脂・その他	-	-	ポリアセタール	リセプタクル	横	7.6	10	1個
樹脂・その他	45	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	50	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	55	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	60	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	65	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	70	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	75	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	80	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	85	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	90	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	95	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	100	ウィング	ガラス繊維強化ナイロン	スタッド	-	-	10	1個
樹脂・その他	-	-	ポリアセタール	カップ	-	-	10	1個
ステンレス	-	-	ステンレス	スプリング	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

79円 ( 87円 )	4日目
219円 ( 241円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
274円 ( 301円 )	4日目
219円 ( 241円 )	4日目
219円 ( 241円 )	4日目
218円 ( 240円 )	4日目
232円 ( 255円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
131円 ( 144円 )	4日目
137円 ( 151円 )	4日目
128円 ( 141円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
229円 ( 252円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
219円 ( 241円 )	4日目
219円 ( 241円 )	4日目
232円 ( 255円 )	4日目
218円 ( 240円 )	4日目
218円 ( 240円 )	4日目
72円 ( 79円 )	4日目
84円 ( 92円 )	4日目

詳細情報

基本情報

基本情報

素早く脱着DZUS用受け側。
【特長】
・フレームの横からはめ込むリセプタクル。
・丸穴をあけるだけで簡単に取りつけが可能。
・３種類の頭部形状を標準化。
【用途】
・装置全般。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プッシュロック 93
ボタンタイプのロックです。プロタブは水平と垂直の2種類があります。
鍋屋バイテック
スライドラッチ A3-25
角穴にはめ込めば簡単に取付けができるラッチです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
