フリークロスクランパ FCFA・FCFS
- 適用支柱形状
- 丸-丸支柱用 / 角-角支柱用 / 丸-角支柱用
- 組合せ支柱径
- 同径
- 表面処理
- バレル研磨
未確定：候補が5型番あります。
商品情報
フリークロスクランパ FCFA／FCFSの仕様について
FCFA／FCFSの外観
FCFA／FCFSの形状図
- *1スリット加工前の寸法許容差です。
寸法
（単位：mm）
| 品番 | D1*1 | D2 | B1*1 | B2*1 | A | W | W1 | P | H | F1 | F4 | F3 | F2 | M（並目） | M1（並目） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCFA-8C-8 | 8 | 8 | - | - | 22 | 63 | 28 | 45 | 11 | 3.7 | 25.8 | 15 | 7 | M3 | M4 | 83 |
| FCFA-10C-10 | 10 | 10 | 8 | 8 | 22 | 63 | 28 | 45 | 11 | 3.7 | 25.8 | 15 | 7 | M3 | M4 | 80 |
| FCFA-12C-12 | 12 | 12 | 10 | 10 | 25 | 72 | 32 | 51.5 | 12.5 | 3.8 | 30.2 | 17 | 8 | M3 | M5 | 118 |
| FCFA-15C-15 | 15 | 15 | 12 | 12 | 30 | 90 | 40 | 64.5 | 15.5 | 4.5 | 38.5 | 21 | 10 | M4 | M5 | 216 |
| FCFA-20C-20 | 20 | 20 | 16 | 16 | 38 | 113 | 50 | 80 | 20 | 5.5 | 48.5 | 27 | 13 | M5 | M5 | 433 |
| FCFS-8C-8 | 8 | 8 | - | - | 22 | 63 | 28 | 45 | 11 | 3.7 | 25.8 | 15 | 7 | M3 | M4 | 218 |
| FCFS-10C-10 | 10 | 10 | 8 | 8 | 22 | 63 | 28 | 45 | 11 | 3.7 | 25.8 | 15 | 7 | M3 | M4 | 208 |
| FCFS-12C-12 | 12 | 12 | 10 | 10 | 25 | 72 | 32 | 51.5 | 12.5 | 3.8 | 30.2 | 17 | 8 | M3 | M5 | 304 |
| FCFS-15C-15 | 15 | 15 | 12 | 12 | 30 | 90 | 40 | 64.5 | 15.5 | 4.5 | 38.5 | 21 | 10 | M4 | M5 | 546 |
| FCFS-20C-20 | 20 | 20 | 16 | 16 | 38 | 113 | 50 | 80 | 20 | 5.5 | 48.5 | 27 | 13 | M5 | M5 | 1086 |
- *1スリット加工前の寸法許容差です。
材質・仕上げ
| - | FCFA アルミニウム製 | FCFS ステンレス製 |
|---|---|---|
| 本体 | A6063 バレル研磨 |
SUS304 バレル研磨 |
| 六角穴付き ボルト |
SUSXM7 | SUSXM7 二硫化モリブデンコーティング |
| 六角穴付き 止めねじ |
SUSXM7 | SUSXM7 |
| 連結シャフト | SUS304 | SUS304 |
使用例
使用例
センサの固定に。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,730円 ( 5,203円 ) | 4日目 |
4,397円 ( 4,837円 ) | 4日目 |
5,102円 ( 5,612円 ) | 4日目 |
5,744円 ( 6,318円 ) | 4日目 |
6,597円 ( 7,257円 ) | 4日目 |
詳細情報
基本情報
クロスクランパです。
【特長】
・2本のシャフトを任意の角度で連結するクランパです。
・片側はクランピングタイプです。
・シャフトの取りつけ・取りはずしおよび角度調整が容易です。
・しかもシャフトを傷つけません。
・搬送ラインの側面ガイドやセンサの固定に便利です。
・軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
・丸シャフトと角シャフトのいずれにも使用できます。
・全商品に六角穴付きボルトおよび六角穴付き止めねじが付属しています。
【用途】
・装置全般。

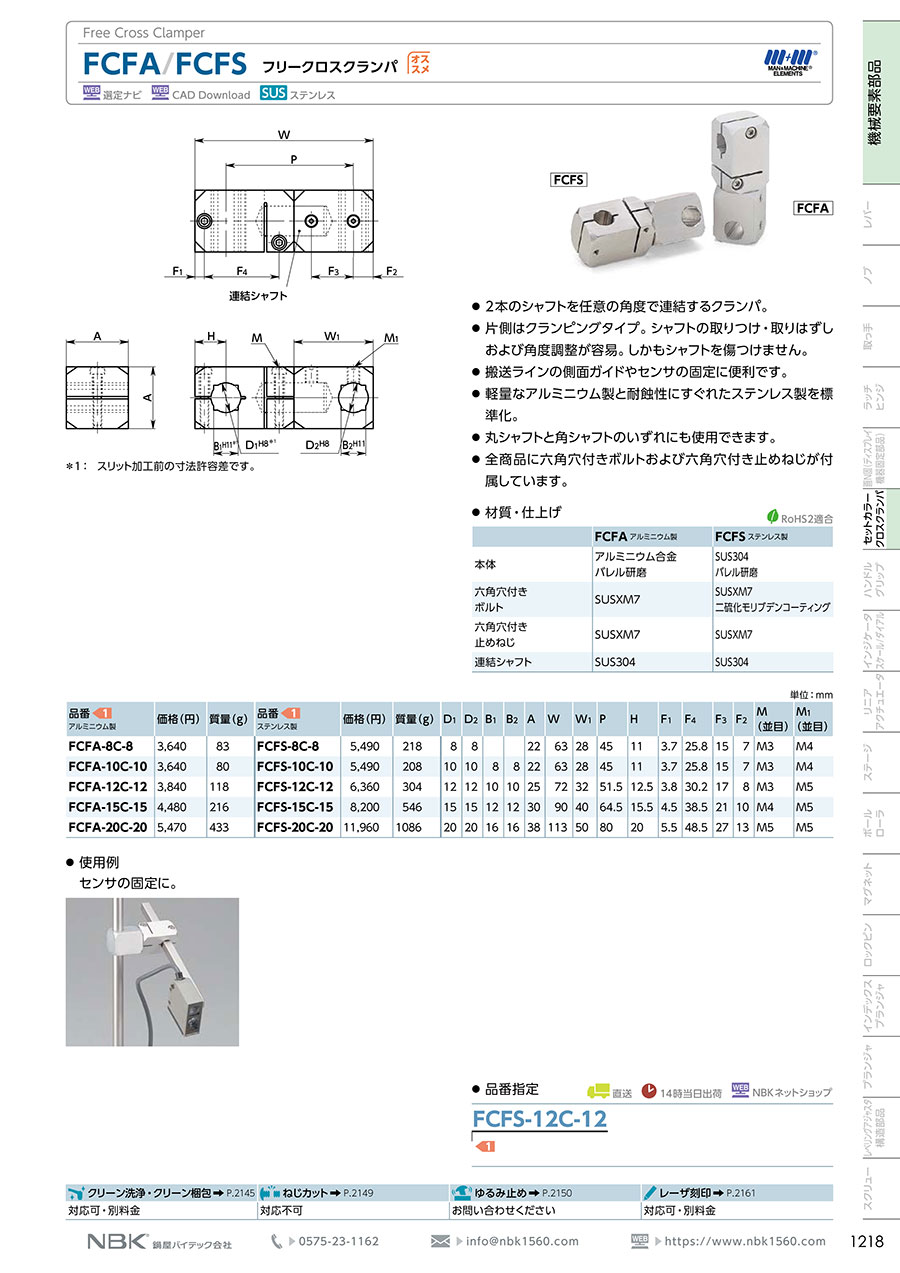

カタログ
