クロスクランパ FCCA・FCCS
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,697円～4,985円
- 税込単価
- 1,867円～5,484円
クロスクランパです。【特長】・2本のシャフトをクロスに連結するクランパです。・...
詳細情報を確認する- 種類
- 直交
- 適用支柱形状
- 丸-丸支柱用 / 角-角支柱用 / 丸-角支柱用
- 表面処理
- バレル研磨
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
クロスクランパ - セットスクリュータイプ FCCA／FCCSの仕様について
FCCA／FCCSの外観
特長
- 軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
（FCCA：アルミニウム製／FCCS：ステンレス製）
FCCA／FCCSの形状図
寸法
（単位：mm）
| 品番 | D1 | D2 | B1 | B2 | A | W | P | M（並目） | H | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| FCCA-8-8 | 8 | 8 | - | - | 12 | 32 | 10 | M4 | 11 | 9 |
| FCCA-8-10 | 8 | 10 | - | 8 | 14 | 40 | 12 | M4 | 14 | 16 |
| FCCA-10-10 | 10 | 10 | 8 | 8 | 14 | 40 | 12 | M4 | 14 | 15 |
| FCCA-10-12 | 10 | 12 | 8 | 10 | 16 | 45 | 15 | M5 | 15 | 23 |
| FCCA-12-12 | 12 | 12 | 10 | 10 | 16 | 45 | 15 | M5 | 15 | 21 |
| FCCA-10-15 | 10 | 15 | 8 | 12 | 19 | 55 | 19 | M5 | 18 | 41 |
| FCCA-12-15 | 12 | 15 | 10 | 12 | 19 | 55 | 19 | M5 | 18 | 39 |
| FCCA-15-15 | 15 | 15 | 12 | 12 | 19 | 55 | 19 | M5 | 18 | 35 |
| FCCA-12-20 | 12 | 20 | 10 | 16 | 25 | 64 | 24 | M6 | 20 | 79 |
| FCCA-15-20 | 15 | 20 | 12 | 16 | 25 | 64 | 24 | M6 | 20 | 75 |
| FCCA-20-20 | 20 | 20 | 16 | 16 | 25 | 64 | 24 | M6 | 20 | 66 |
| FCCS-8-8 | 8 | 8 | - | - | 12 | 32 | 10 | M4 | 11 | 27 |
| FCCS-8-10 | 8 | 10 | - | 8 | 14 | 40 | 12 | M4 | 14 | 48 |
| FCCS-10-10 | 10 | 10 | 8 | 8 | 14 | 40 | 12 | M4 | 14 | 45 |
| FCCS-10-12 | 10 | 12 | 8 | 10 | 16 | 45 | 15 | M5 | 15 | 68 |
| FCCS-12-12 | 12 | 12 | 10 | 10 | 16 | 45 | 15 | M5 | 15 | 63 |
| FCCS-10-15 | 10 | 15 | 8 | 12 | 19 | 55 | 19 | M5 | 18 | 120 |
| FCCS-12-15 | 12 | 15 | 10 | 12 | 19 | 55 | 19 | M5 | 18 | 115 |
| FCCS-15-15 | 15 | 15 | 12 | 12 | 19 | 55 | 19 | M5 | 18 | 105 |
| FCCS-12-20 | 12 | 20 | 10 | 16 | 25 | 64 | 24 | M6 | 20 | 235 |
| FCCS-15-20 | 15 | 20 | 12 | 16 | 25 | 64 | 24 | M6 | 20 | 222 |
| FCCS-20-20 | 20 | 20 | 16 | 16 | 25 | 64 | 24 | M6 | 20 | 194 |
材質・仕上げ
| - | FCCA アルミニウム製 | FCCS ステンレス製 |
|---|---|---|
| 本体 | A6063 バレル研磨 | SUS304 バレル研磨 |
| 六角穴付き止めねじ | SUSXM7 | SUSXM7 |
使用例
使用例
プラクランプレバーLEMS（LEM LEME LEMS）およびスケールステッカFSS（FSS FST）と組み合わせて。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,697円 ( 1,867円 ) | 4日目 |
2,228円 ( 2,451円 ) | 4日目 |
2,024円 ( 2,226円 ) | 4日目 |
2,233円 ( 2,456円 ) | 4日目 |
2,374円 ( 2,611円 ) | 4日目 |
2,344円 ( 2,578円 ) | 在庫品1日目当日出荷可能 |
2,261円 ( 2,487円 ) | 4日目 |
2,909円 ( 3,200円 ) | 4日目 |
2,552円 ( 2,807円 ) | 4日目 |
2,909円 ( 3,200円 ) | 在庫品1日目当日出荷可能 |
2,501円 ( 2,751円 ) | 4日目 |
2,597円 ( 2,857円 ) | 4日目 |
2,789円 ( 3,068円 ) | 在庫品1日目当日出荷可能 |
2,880円 ( 3,168円 ) | 在庫品1日目当日出荷可能 |
3,301円 ( 3,631円 ) | 4日目 |
3,192円 ( 3,511円 ) | 4日目 |
3,916円 ( 4,308円 ) | 在庫品1日目当日出荷可能 |
4,397円 ( 4,837円 ) | 4日目 |
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
4,985円 ( 5,484円 ) | 4日目 |
4,397円 ( 4,837円 ) | 4日目 |
詳細情報
基本情報
クロスクランパです。
【特長】
・2本のシャフトをクロスに連結するクランパです。
・六角穴付き止めねじでシャフトを固定します。
・コストパフォーマンスにすぐれています。
・搬送ラインの側面ガイドやセンサの調整に便利です。
・丸シャフトと角シャフトのいずれにも使用できます。
・軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
・全商品に六角穴付き止めねじが付属しています。
【用途】
・装置全般。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

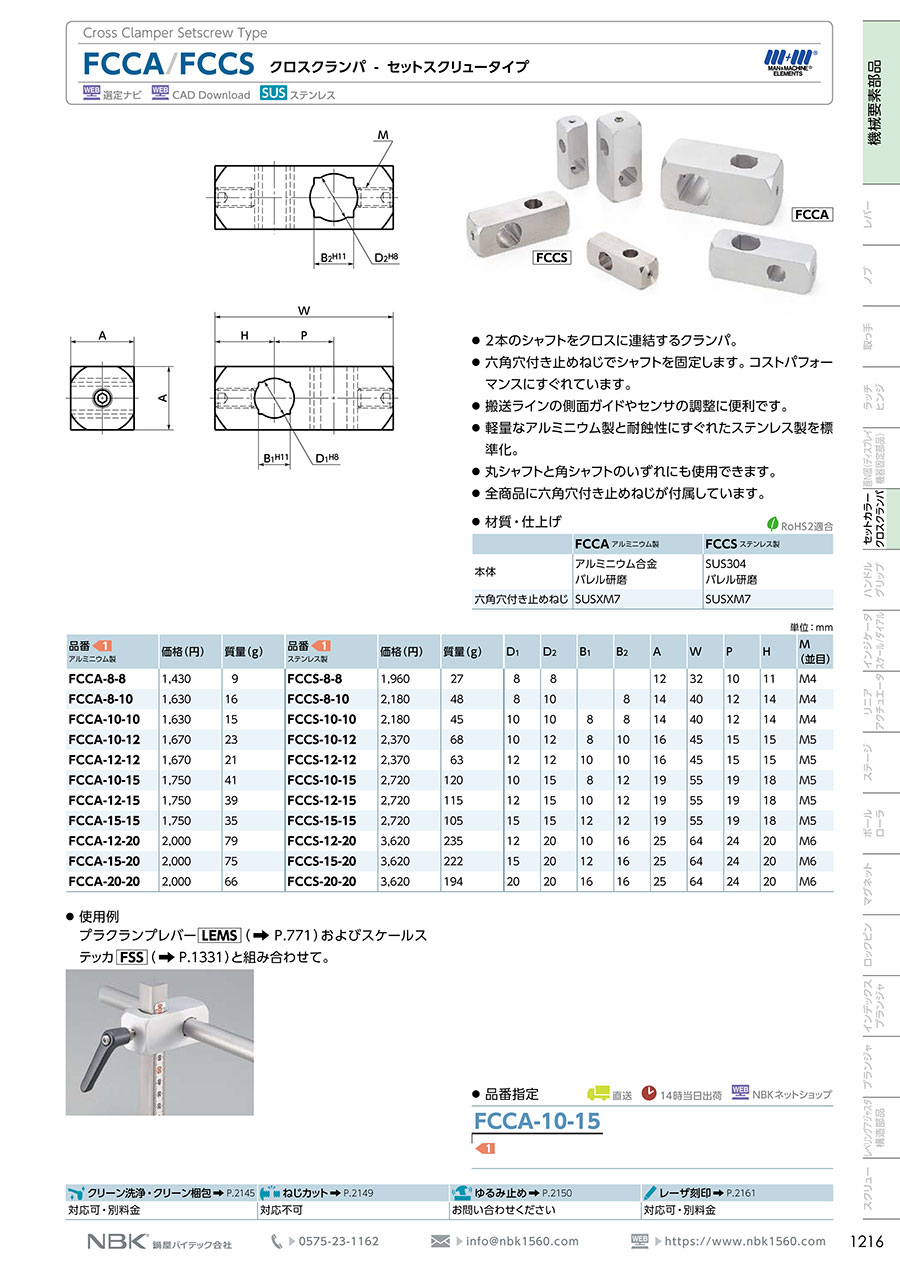

カタログ
