グラバードアキャッチ C3
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,169円～1,305円
- 税込単価
- 1,286円～1,436円
ワンタッチ型ドアキャッチです。【特長】・ドアを軽く押せば、キャッチに内蔵された...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
外形図
キャッチ
キーパー
製品仕様
材質・仕上げ
| - | C3 |
|---|---|
| ハウジング | ABS（つや消し黒） |
| ポール・キーパー | ガラス繊維強化ナイロン6（つや消し黒） |
| スプリング | ステンレス鋼線 |
| リベット | A5056 |
規格表
単位：mm
| 型番 | ドア保持力 （N） | 質量 （g） |
|---|---|---|
| C3-803 | 13 | 10 |
| C3-805 | 22 | 11 |
| C3-810 | 44 | 12 |
使用例
取りつけ
（1）取りつけは、ねじ（キャッチ：M3、キーパー：M4）またはリベット（キャッチ：φ3 、キーパー：φ4）で行ってください。ねじを使用する場合は、ねじ締めつけトルクを、キャッチ側は1.1N・m 以下、キーパー側は2.8N・m以下としてください。
（2）キャッチを取りつけるフレームの表面から、ドアヒンジの中心線までの距離は、150mm以上としてください。
（3）図は、ドアに向かって右側に取りつけた場合のものです。ドアの左側に取りつける場合は、キャッチとキーパーは上下を逆にしてください。
- ※ 調整のために、長穴で取りつける場合の寸法です。
操作
（1）ドアを軽く押してください。
（2）キーパーがキャッチを押すと…。
（3）キャッチに内蔵されたスプリングの働きで、キャッチはキーパー（ドア）を引っぱり、ドアは閉じる。
詳細情報
基本情報
ワンタッチ型ドアキャッチです。
【特長】
・ドアを軽く押せば、キャッチに内蔵されたスプリングの働きで、キャッチがドアを引っぱり、ドアはぴしゃりと閉まります。
・3種類のドア保持力です。
・右開き・左開きのいずれにも使用できます。
・耐蝕性にすぐれています。
・使用可能温度：-30℃～60℃。
【用途】
・装置全般。

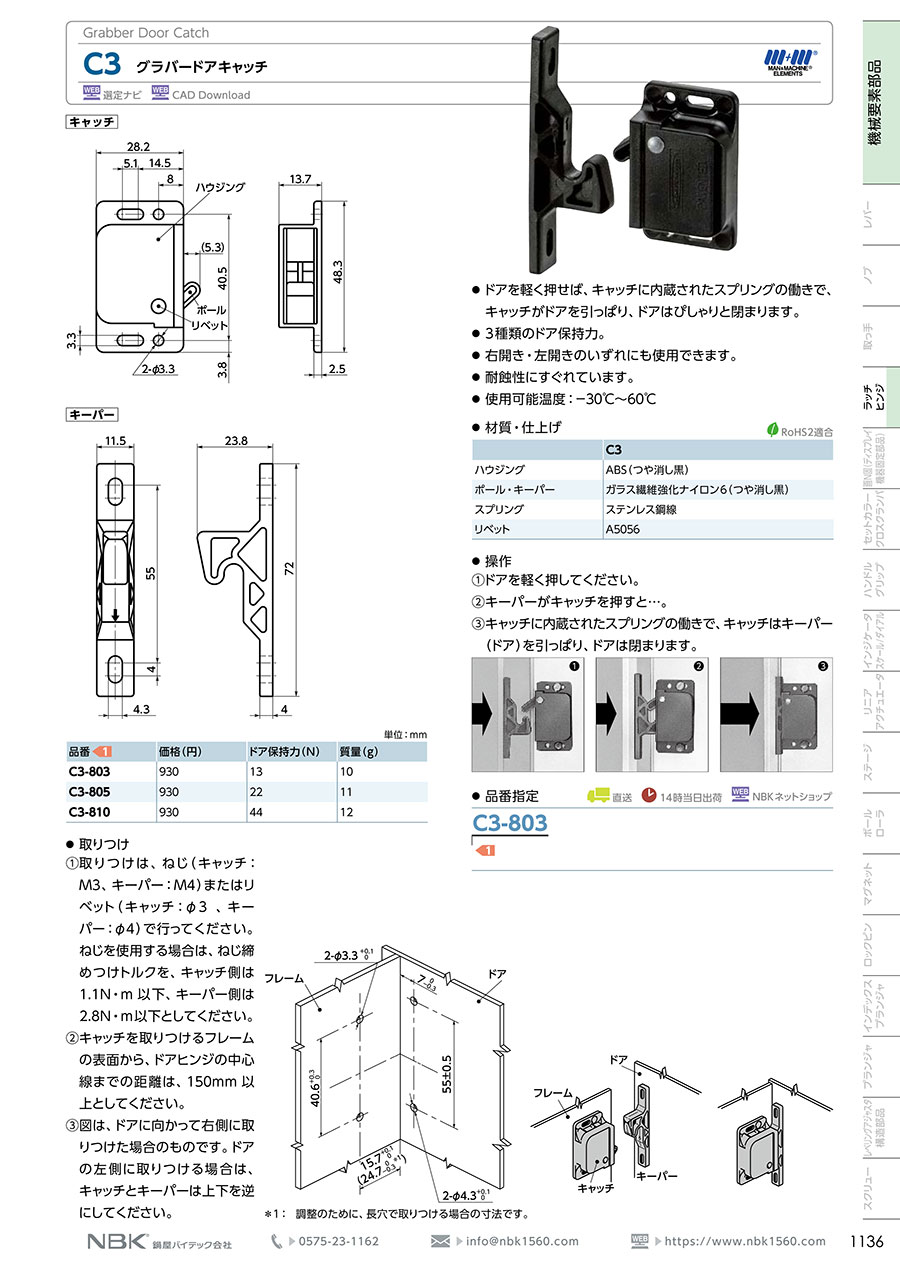

カタログ
