クロスクランパ FCCA-C／FCCS-C
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,984円～5,535円
- 税込単価
- 2,182円～6,089円
2本のシャフトをクロスに連結するクランパ。【特長】・クランピングタイプ。・シャ...
詳細情報を確認する- 種類
- 直交
- 適用支柱形状
- 丸-丸支柱用 / 角-角支柱用 / 丸-角支柱用
- 表面処理
- バレル研磨
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が22型番あります。
商品情報
耐蝕性にすぐれたスクロスクランパ
クロスクランパの外観
クロスクランパの使用例
クロスクランパの寸法図A
クロスクランパの寸法図B
クロスクランパの寸法図C
*1 : スリット加工前の寸法許容差
単位 : mm
| 品番 アルミニウム製 |
質量 (g) | 品番 ステンレス製 |
質量 (g) | D1 | D2 | B1 | B2 | A | W | P | H | F | M (並目) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCCA-8-8-C | 9 | FCCS-8-8-C | 26 | 8 | 8 | 12 | 32 | 10 | 11 | 4 | M3 | ||
| FCCA-8-10-C | 16 | FCCS-8-10-C | 46 | 8 | 10 | 8 | 14 | 40 | 12 | 14 | 4.5 | M4 | |
| FCCA-10-10-C | 15 | FCCS-10-10-C | 43 | 10 | 10 | 8 | 8 | 14 | 40 | 12 | 14 | 4.5 | M4 |
| FCCA-10-12-C | 22 | FCCS-10-12-C | 65 | 10 | 12 | 8 | 10 | 16 | 45 | 15 | 15 | 4.5 | M4 |
| FCCA-12-12-C | 21 | FCCS-12-15-C | 61 | 12 | 12 | 10 | 10 | 16 | 45 | 15 | 15 | 4.5 | M4 |
| FCCA-10-15-C | 39 | FCCS-10-15-C | 116 | 10 | 15 | 8 | 12 | 19 | 55 | 19 | 18 | 5.5 | M5 |
| FCCA-12-15-C | 38 | FCCS-12-15-C | 111 | 12 | 15 | 10 | 12 | 19 | 55 | 19 | 18 | 5.5 | M5 |
| FCCA-15-15-C | 34 | FCCS-15-15-C | 102 | 15 | 15 | 12 | 12 | 19 | 55 | 19 | 18 | 5.5 | M5 |
| FCCA-12-20-C | 77 | FCCS-12-20-C | 229 | 12 | 20 | 10 | 16 | 25 | 64 | 24 | 20 | 5.5 | M5 |
| FCCA-15-20-C | 73 | FCCS-15-20-C | 217 | 15 | 20 | 12 | 16 | 25 | 64 | 24 | 20 | 5.5 | M5 |
| FCCA-20-20-C | 64 | FCCS-20-20-C | 190 | 20 | 20 | 16 | 16 | 25 | 64 | 24 | 20 | 5.5 | M5 |
材質・仕上げ
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,984円 ( 2,182円 ) | 4日目 |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
2,899円 ( 3,189円 ) | 在庫品1日目当日出荷可能 |
3,177円 ( 3,495円 ) | 4日目 |
2,487円 ( 2,736円 ) | 在庫品1日目当日出荷可能 |
2,887円 ( 3,176円 ) | 在庫品1日目当日出荷可能 |
3,518円 ( 3,870円 ) | 在庫品1日目当日出荷可能 |
3,177円 ( 3,495円 ) | 在庫品1日目当日出荷可能 |
3,887円 ( 4,276円 ) | 4日目 |
3,887円 ( 4,276円 ) | 在庫品1日目当日出荷可能 |
2,837円 ( 3,121円 ) | 4日目 |
3,323円 ( 3,655円 ) | 3日目 |
3,129円 ( 3,442円 ) | 在庫品1日目当日出荷可能 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |
4,809円 ( 5,290円 ) | 4日目 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
5,535円 ( 6,089円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
4,797円 ( 5,277円 ) | 在庫品1日目当日出荷可能 |
4,797円 ( 5,277円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2本のシャフトをクロスに連結するクランパ。
【特長】
・クランピングタイプ。
・シャフトの取りつけ・取りはずしが容易。
・しかもシャフトを傷つけない。
・省スペースのレイアウトができる。
・搬送ラインの側面ガイドやセンサの調整に便利。
・軽量なアルミニウム製と耐触性にすぐれたステンレス製を標準化。
・丸シャフトと角シャフトのいずれにも使用できる。
・全商品に六角穴付きボルトが付属している。
【用途】
・シャフトの連結に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

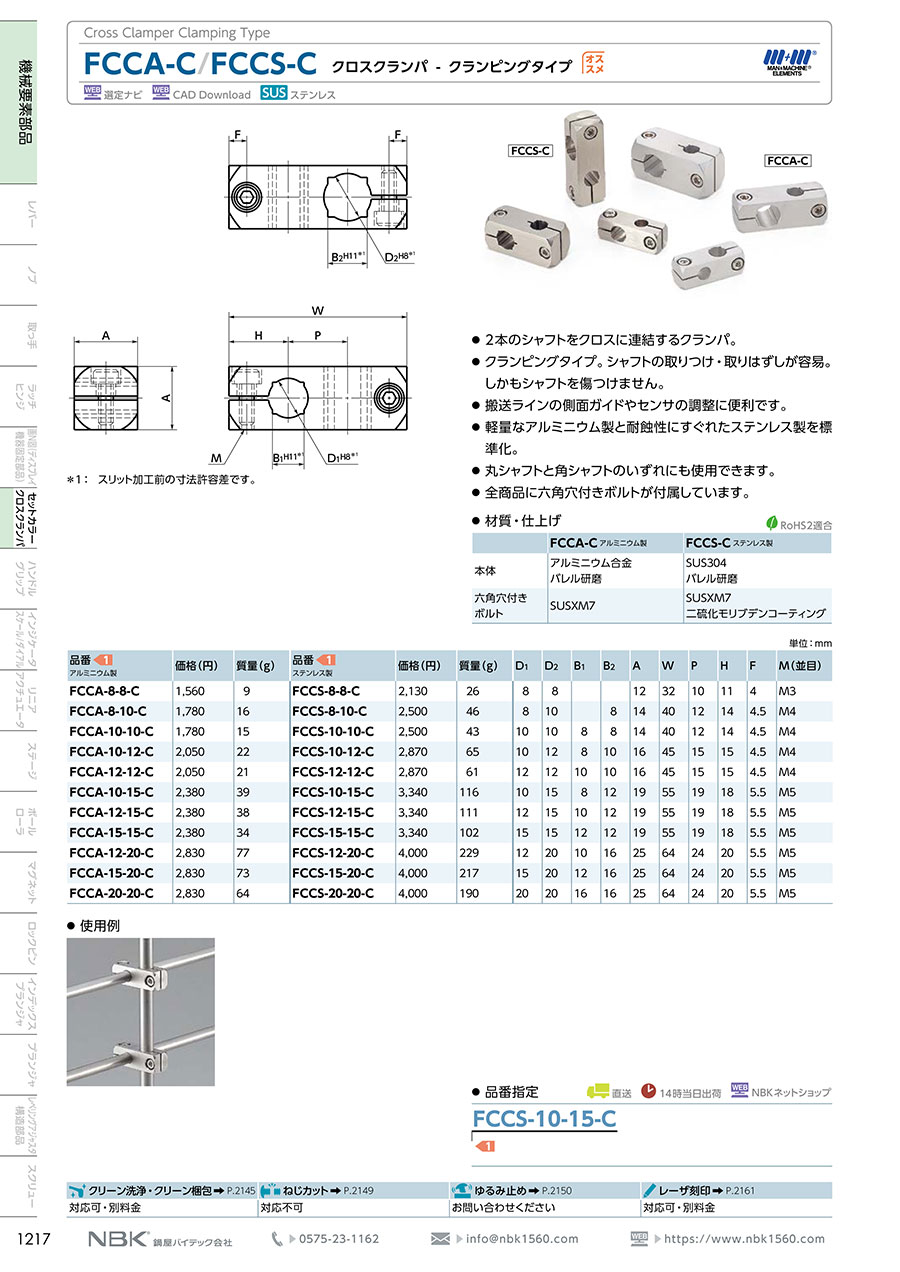

カタログ
商品担当おすすめ
クロスクランパ FCCA-C／FCCS-Cのレビュー
シャフトをつなぐ部品として使用しています
5
5.02023/05/24
センサを付けるためのシャフトをつなぐための部品として使用しました。省スペースで場所を取らないことからこの商品を選択しまし...もっと読む
0人が参考にしています。
異形のアルミシャフトの直交支持具
5
5.02020/08/26
想定通りの外径の直交支持具が有って助かりました。
位置調整が楽にできて良いです。
0人が参考にしています。
