T-クロスクランパ FCTA・FCTS
- 通常単価(税別)
- 2,494円～3,838円
- 税込単価
- 2,743円～4,222円
クロスクランパです。【特長】・2本のシャフトをT字クロスに連結するクランパです。・FCTA：アルミニウ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
T-クロスクランパ FCTA-C／FCTS-Cの仕様について
T-クロスクランパ FCTA-C／FCTS-Cの外観
FCTA-C／FCTS-Cの形状図1
FCTA-C／FCTS-Cの形状図2
FCTA-C／FCTS-Cの形状図3
- *1スリット加工前の寸法許容差です。
寸法
（単位：mm）
| 品番 | D1 *1 | D2 *1 | B1 *1 | A | W | L | H | F1 | F2 | M（並目） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FCTA-8-10-C | 8 | 10 | - | 22 | 35 | 12.5 | 11 | 5.5 | 3.7 | M3 | 37 |
| FCTA-10-10-C | 10 | 10 | 8 | 22 | 35 | 12.5 | 11 | 5.5 | 3.7 | M3 | 36 |
| FCTA-12-12-C | 12 | 12 | 10 | 25 | 40 | 14.5 | 12.5 | 6 | 3.8 | M3 | 52 |
| FCTA-15-15-C | 15 | 15 | 12 | 30 | 50 | 18 | 15.5 | 7 | 4.5 | M4 | 93 |
| FCTA-20-20-C | 20 | 20 | 16 | 38 | 63 | 21.5 | 20 | 9 | 5.5 | M5 | 187 |
| FCTS-8-10-C | 8 | 10 | - | 22 | 35 | 12.5 | 11 | 5.5 | 3.7 | M3 | 111 |
| FCTS-10-10-C | 10 | 10 | 8 | 22 | 35 | 12.5 | 11 | 5.5 | 3.7 | M3 | 106 |
| FCTS-12-12-C | 12 | 12 | 10 | 25 | 40 | 14.5 | 12.5 | 6 | 3.8 | M3 | 154 |
| FCTS-15-15-C | 15 | 15 | 12 | 30 | 50 | 18 | 15.5 | 7 | 4.5 | M4 | 276 |
| FCTS-20-20-C | 20 | 20 | 16 | 38 | 63 | 21.5 | 20 | 9 | 5.5 | M5 | 553 |
- *1スリット加工前の寸法許容差です。
材質・仕上げ
| - | FCTA-C アルミニウム製 | FCTS-C ステンレス製 |
|---|---|---|
| 本体 | A6063 バレル研磨 | SUS304 バレル研磨 |
| 六角穴付きボルト | SUSXM7 | SUSXM7 二硫化モリブデンコーティング |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,494円 ( 2,743円 ) | 5日目 |
2,494円 ( 2,743円 ) | 4日目 |
2,910円 ( 3,201円 ) | 4日目 |
3,314円 ( 3,645円 ) | 4日目 |
3,838円 ( 4,222円 ) | 4日目 |
詳細情報
基本情報
クロスクランパです。
【特長】
・2本のシャフトをT字クロスに連結するクランパです。
・FCTA：アルミニウム製、FCTS：ステンレス製。
・クランピングタイプです。
・シャフトの取りつけ、取りはずしが容易です。
・しかもシャフトを傷つけません。
・省スペースのレイアウトができます。
・搬送ラインの側面ガイドやセンサの固定に便利です。
・軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化します。
・丸シャフトと角シャフトのいずれにも使用できます。
・全商品に六角穴付きボルトが付属しています。
【用途】
・装置全般。

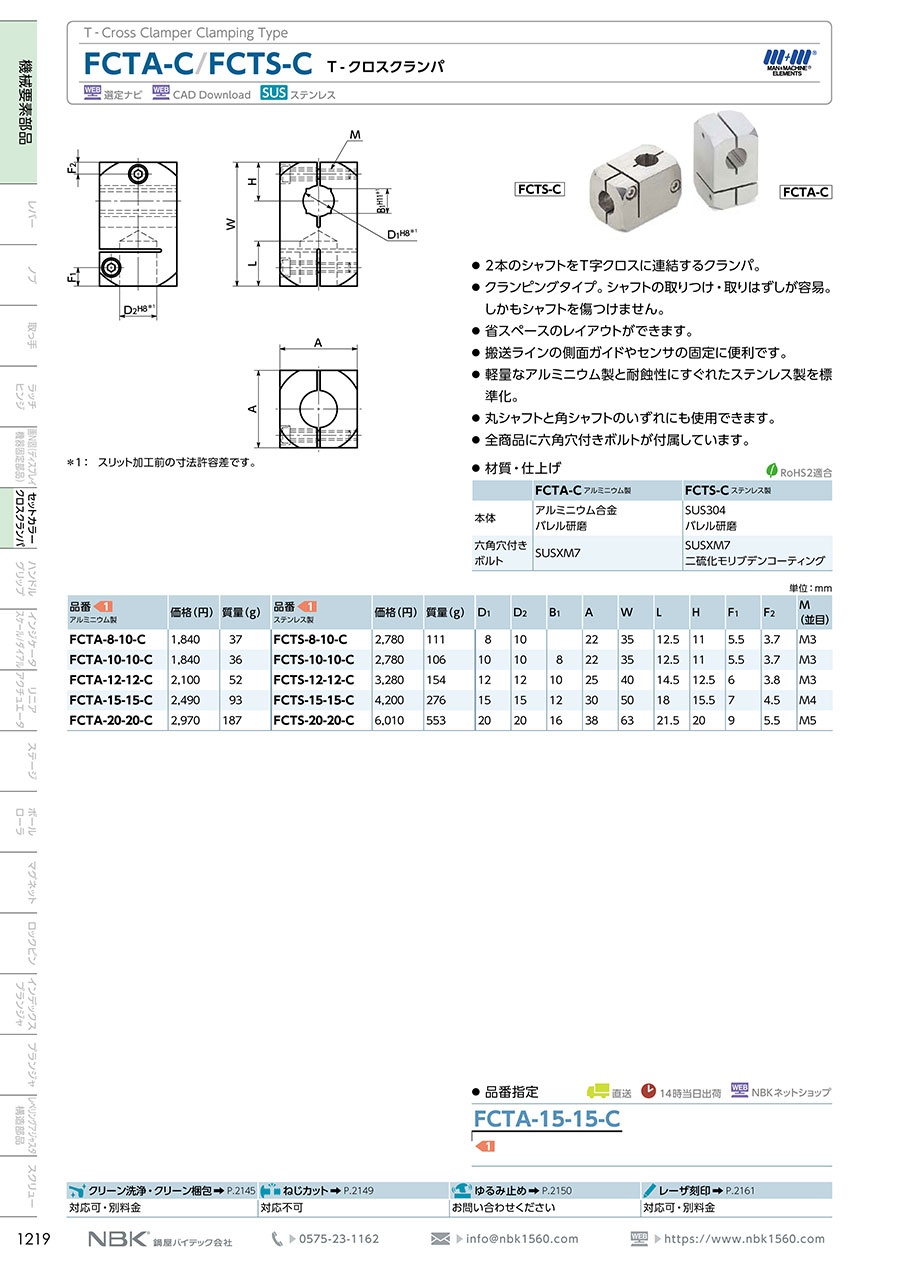

カタログ
