鍋屋バイテック

A形スプロケットアイドラー VSA

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,993円～9,319円

税込単価: 2,192円～10,251円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

チェーンテンション用のスプロケットアイドラー。【特長】・S35C、歯先焼入れ、...

スプロケット形状
C形
種類
アイドラー
列数
1
チェーンタイプ
RS
軸種類
ベアリング内蔵シングル

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

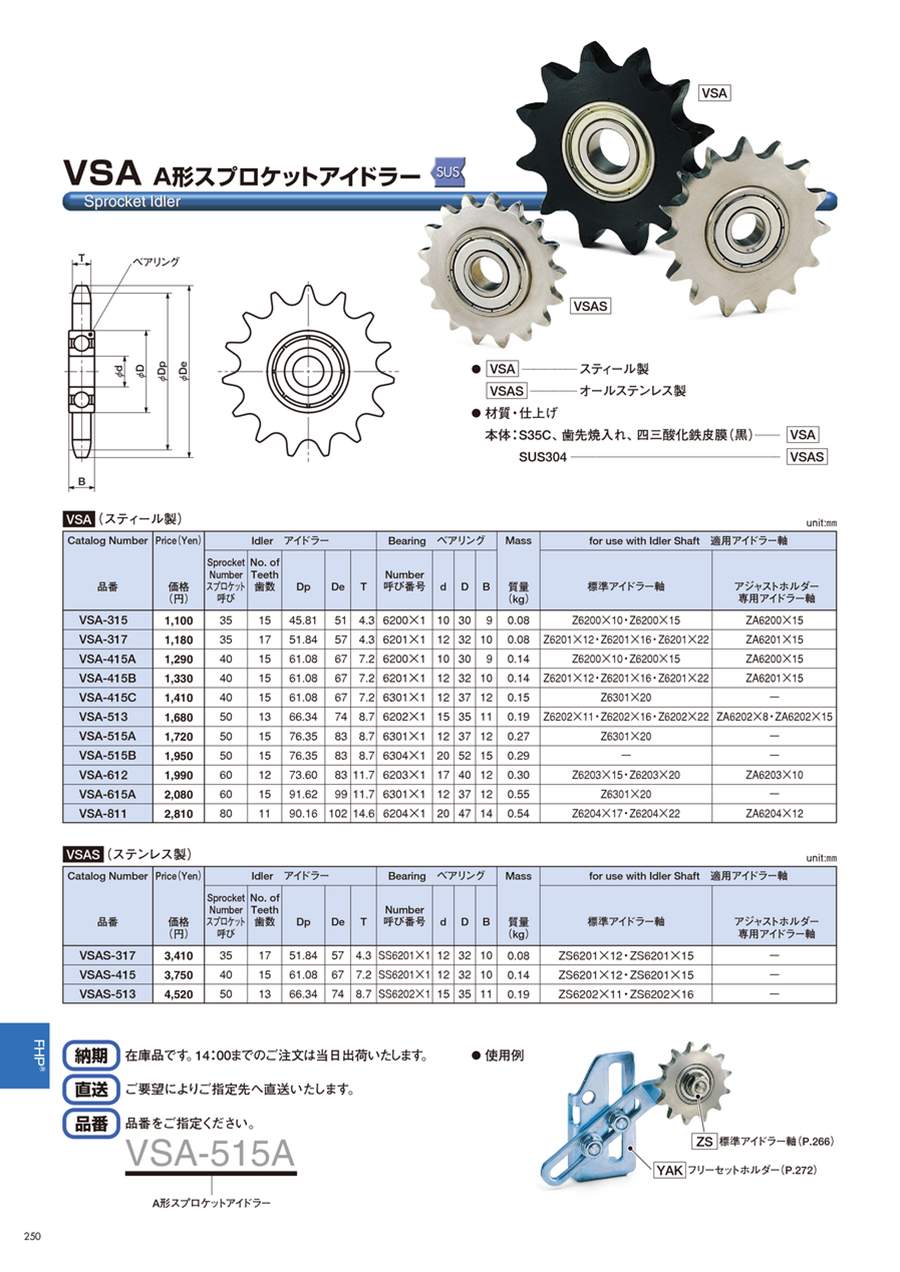

カタログ

商品情報

A形スプロケットアイドラー VSA／VSASの仕様について

VSA／VSASの外観

VSA／VSASの形状図

寸法

（単位：mm）

品番	アイドラー					ベアリング				質量（kg）
品番	スプロケット呼び	歯数	Dp	De	T	呼び番号	d	D	B	質量（kg）
VSA-315	35	15	45.81	51	4.3	6200×1	10	30	9	0.08
VSA-317	35	17	51.84	57	4.3	6201×1	12	32	10	0.08
VSA-415A	40	15	61.08	67	7.2	6200×1	10	30	9	0.14
VSA-415B	40	15	61.08	67	7.2	6201×1	12	32	10	0.14
VSA-415C	40	15	61.08	67	7.2	6301×1	12	37	12	0.15
VSA-513	50	13	66.34	74	8.7	6202×1	15	35	11	0.19
VSA-515A	50	15	76.35	83	8.7	6301×1	12	37	12	0.27
VSA-515B	50	15	76.35	83	8.7	6304×1	20	52	15	0.29
VSA-612	60	12	73.6	83	11.7	6203×1	17	40	12	0.3
VSA-615A	60	15	91.62	99	11.7	6301×1	12	37	12	0.55
VSA-811	80	11	90.16	102	14.6	6204×1	20	47	14	0.54
VSAS-317	35	17	51.84	57	4.3	SS6201×1	12	32	10	0.08
VSAS-415	40	15	61.08	67	7.2	SS6201×1	12	32	10	0.14
VSAS-513	50	13	66.34	74	8.7	SS6202×1	15	35	11	0.19

品番	適用アイドラー軸
品番	標準アイドラー軸	アジャストホルダー専用アイドラー軸
VSA-315	Z6200-10・Z6200-15	ZA6200-15
VSA-317	Z6201-12・Z6201-16・Z6201-22	ZA6201-15
VSA-415A	Z6200-10・Z6200-15	ZA6200-15
VSA-415B	Z6201-12・Z6201-16・Z6201-22	ZA6201-15
VSA-415C	Z6301-20	-
VSA-513	Z6202-11・Z6202-16・Z6202-22	ZA6202-8・ZA6202-15
VSA-515A	Z6301-20	-
VSA-515B	-	-
VSA-612	Z6203-15・Z6203-20	ZA6203-10
VSA-615A	Z6301-20	-
VSA-811	Z6204-17・Z6204-22	ZA6204-12
VSAS-317	ZS6201-12・ZS6201-15	-
VSAS-415	ZS6201-12・ZS6201-15	-
VSAS-513	ZS6202-11・ZS6202-16	-

材質・仕上げ

-	VSA	VSAS
本体	S35C 歯先焼入れ、四三酸化鉄皮膜（黒）	SUS304
ベアリング	スティール	ステンレス

使用例

型番リスト

表示件数

型番

呼び番号

歯数

(T)

軸穴径 D

(mm)

材質

表面処理

厚さ

(mm)

RoHS?

最小発注数量

35	15	10	[スチール] S35C	四三酸化鉄皮膜	9	10	1個
35	17	12	[スチール] S35C	四三酸化鉄皮膜	10	10	1個
40	15	10	[スチール] S35C	四三酸化鉄皮膜	9	10	1個
40	15	12	[スチール] S35C	四三酸化鉄皮膜	10	10	1個
40	15	12	[スチール] S35C	四三酸化鉄皮膜	12	10	1個
50	15	12	[スチール] S35C	四三酸化鉄皮膜	12	10	1個
50	15	20	[スチール] S35C	四三酸化鉄皮膜	15	10	1個
60	12	17	[スチール] S35C	四三酸化鉄皮膜	12	10	1個
60	15	12	[スチール] S35C	四三酸化鉄皮膜	12	10	1個
80	11	20	[スチール] S35C	四三酸化鉄皮膜	14	10	1個
35	17	12	SUS304	なし	10	10	1個
40	15	12	SUS304	なし	10	10	1個
50	13	15	SUS304	なし	11	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,993円 ( 2,192円 )	在庫品1日目当日出荷可能
2,127円 ( 2,340円 )	4日目
2,535円 ( 2,789円 )	在庫品1日目当日出荷可能
2,436円 ( 2,680円 )	3日目
2,591円 ( 2,850円 )	4日目
2,996円 ( 3,296円 )	4日目
3,403円 ( 3,743円 )	4日目
3,458円 ( 3,804円 )	3日目
3,633円 ( 3,996円 )	4日目
4,697円 ( 5,167円 )	4日目
6,154円 ( 6,769円 )	4日目
8,641円 ( 9,505円 )	4日目
9,319円 ( 10,251円 )	4日目

詳細情報

基本情報

基本情報

チェーンテンション用のスプロケットアイドラー。
【特長】
・S35C、歯先焼入れ、四三酸化鉄皮膜（黒）。
・VSA：スティール製。
・VSAS：オールステンレス製。
【用途】
・風水力装置など。
・一般産業機械。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
