スタンダード電磁弁F18シリーズ
- 通常単価(税別)
- 8,291円～15,065円
- 税込単価
- 9,120円～16,572円
使い易さの徹底追求から生まれた電磁弁。【特長】・シリンダ径50～100mmまで...
詳細情報を確認する- 種類
- 電磁弁
- 適応シリンダ径 (φ)
- 50～100
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
ご注意
- バルブ単体でご使用の際はオプション「バルブ形態記号」をご選択ください。
オプションの詳細はカタログご確認ください。
商品情報

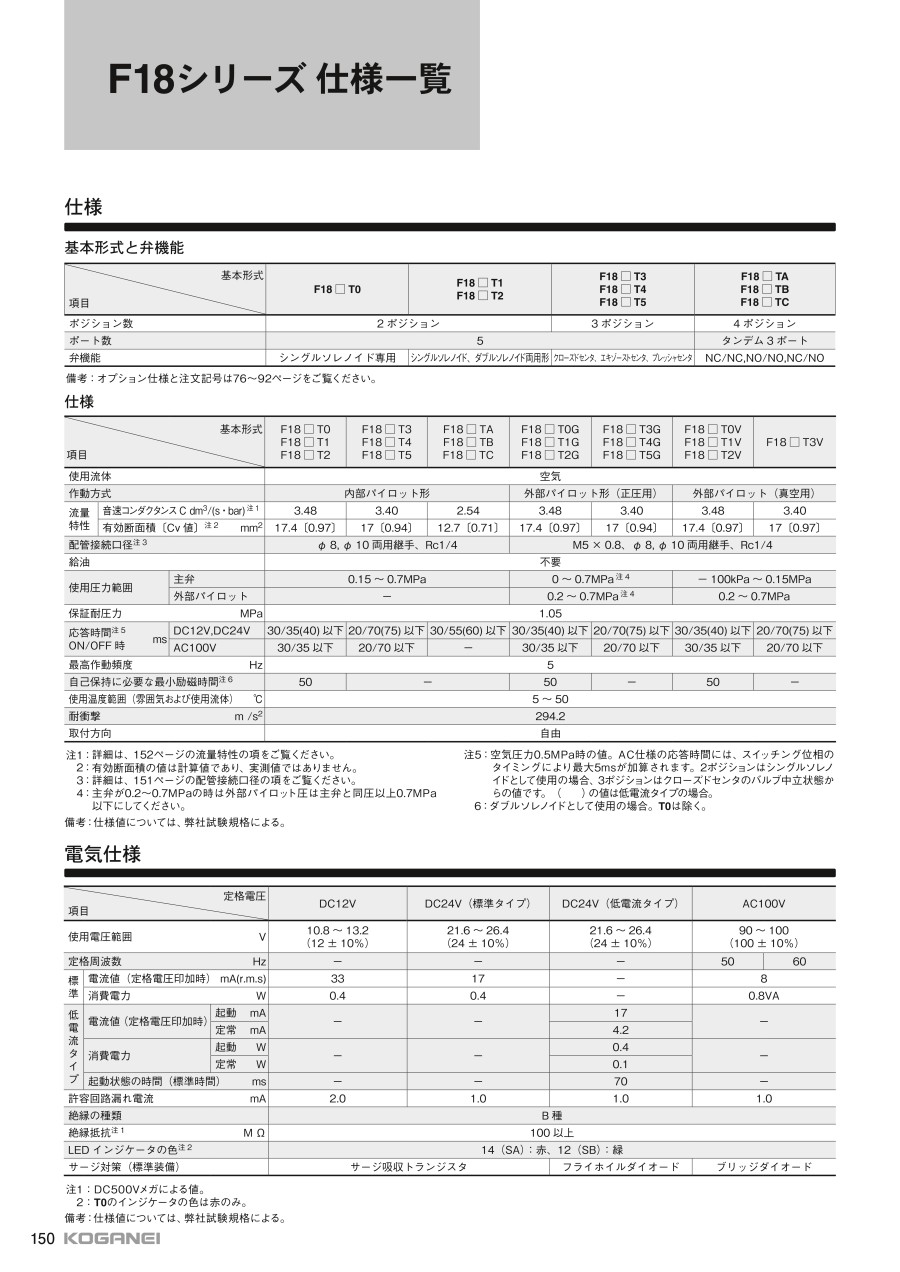

製品仕様
基本形式と弁機能
| 項目 | 基本形式 | ||
|---|---|---|---|
| F18T0 | F18T1 F18T2 | F18T3 F18T4 F18T5 | |
| ポジション数 | 2ポジション | 3ポジション | |
| ポート数 | 5 | ||
| 弁機能 | シングルソレノイド専用 | シングルソレノイド、ダブルソレノイド両用形 | クローズドセンタ、エキゾーストセンタ、プレッシャセンタ |
| 項目 | 基本形式 | ||||||
|---|---|---|---|---|---|---|---|
| F18T0 F18T1 F18T2 | F18T3 F18T4 F18T5 | F18T0G F18T1G F18T2G | F18T3G F18T4G F18T5G | F18T0V F18T1V F18T2V | F18T3V | ||
| 使用流体 | 空気 | ||||||
| 作動方式 | 内部パイロット形 | 外部パイロット形（正圧用） | 外部パイロット形（真空用） | ||||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 3.48 | 3.40 | 3.48 | 3.40 | 3.48 | 3.40 |
| 有効断面積〔Cv値〕注2 mm2 | 17.4〔0.97〕 | 17〔0.94〕 | 17.4〔0.97〕 | 17〔0.94〕 | 17.4〔0.97〕 | 17〔0.97〕 | |
| 配管接続口径注3 | φ8、φ10両用継手、Rc1/4 | M5×0.8、φ8、φ10両用継手、Rc1/4 | |||||
| 給油 | 不要 | ||||||
| 使用圧力範囲 | 主弁 | 0.15～0.7MPa | 0～0.7MPa注4 | -100kPa～0.15MPa | |||
| 外部パイロット | - | 0.2～0.7MPa注4 | 0.2～0.7MPa | ||||
| 保証耐圧力MPa | 1.05 | ||||||
| 応答時間注5 ON／OFF時ms | DC12V、DC24V | 30／35（40）以下 | 20／70（75）以下 | 30／35（40）以下 | 20／70（75）以下 | 30／35（40）以下 | 20／70（75）以下 |
| AC100V | 30／35以下 | 20／70以下 | 30／35以下 | 20／70以下 | 30／35以下 | 20／70以下 | |
| 最高作動頻度Hz | 5 | ||||||
| 自己保持に必要な最小励磁時間注6ms | 50 | - | 50 | - | 50 | - | |
| 使用温度範囲（雰囲気および使用流体）℃ | +5～+50 | ||||||
| 耐衝撃m/s2 | 294.2 | ||||||
| 取付方向 | 自由 | ||||||
- 注1：詳細は、デジタルカタログの流量特性の項をご覧ください。
- 注2：注1：有効断面積の値は計算値であり実測値ではない。
- 注3：詳細は、デジタルカタログの配管接続口径の項をご覧ください。
- 注4：主弁が0.2～0.7MPaの時は外部パイロット圧は主弁と同圧以上0.7MPa以下にする。
- 注5：空気圧力0.5MPa時の値。AC仕様の応答時間には、スイッチング位相のタイミングにより最大5msが加算される。2ポジションにはシングルソレノイドとして使用の場合、3ポジションはクローズドセンタのバルブ中立状態からの値。
- 注6：ダブルソレノイドとして使用の場合。T0は除く。
電気仕様
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| DC12V | DC24V（標準タイプ） | DC24V（低電流タイプ） | AC100V | ||||
| 使用電圧範囲V | 10.8～13.2（12±10%） | 21.6～26.4（24±10%） | 21.6～26.4（24±10%） | 90～110（100±10%） | |||
| 定格周波数Hz | - | - | - | 50 | 60 | ||
| 標準 | 電流値（定格電圧印加時）mA（r.m.s） | 33 | 17 | - | 8 | ||
| 消費電力W | 0.4 | 0.4 | - | 0.8VA | |||
| 低電流タイプ | 電流値（定格電圧印加時） | 起動mA | - | - | 17 | - | |
| 定常mA | 4.2 | ||||||
| 消費電力 | 起動W | - | - | 0.4 | - | ||
| 定常W | 0.1 | ||||||
| 起動状態の時間（標準時間）ms | - | - | 70 | - | |||
| 許容回路漏れ電流mA | 2.0 | 1.0 | 1.0 | 1.0 | |||
| 絶縁の種類 | B種 | ||||||
| 絶縁抵抗MΩ | 100以上 | ||||||
| LED インジケータの色 | 14（SA）：赤、12（SB）：緑 | ||||||
| サージ対策（標準装備） | サージ吸収トランジスタ | フライホイルダイオード | ブリッジダイオード | ||||
シングルソレノイドの状態
ダブルソレノイドの状態
使用例
例：φ6（直径6mm）のチューブを接続した外観
例：φ4（直径4mm）のチューブを接続した外観
商品特長詳細
使い易さの徹底追求で､さらにパワーアップした新しいカタチ
異径サイズ両用継手を採用
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,065円 ( 16,572円 ) | 3日目 |
8,508円 ( 9,359円 ) | 3日目 |
10,259円 ( 11,285円 ) | 3日目 |
10,899円 ( 11,989円 ) | 3日目 |
9,268円 ( 10,195円 ) | 3日目 |
9,489円 ( 10,438円 ) | 3日目 |
8,291円 ( 9,120円 ) | 3日目 |
9,494円 ( 10,443円 ) | 3日目 |
8,453円 ( 9,298円 ) | 3日目 |
11,848円 ( 13,033円 ) | 3日目 |
11,507円 ( 12,658円 ) | 3日目 |
10,466円 ( 11,513円 ) | 3日目 |
10,146円 ( 11,161円 ) | 3日目 |
12,031円 ( 13,234円 ) | 3日目 |
10,499円 ( 11,549円 ) | 3日目 |
9,615円 ( 10,577円 ) | 3日目 |
12,466円 ( 13,713円 ) | 3日目 |
12,138円 ( 13,352円 ) | 3日目 |
11,585円 ( 12,744円 ) | 3日目 |
13,762円 ( 15,138円 ) | 3日目 |
13,914円 ( 15,305円 ) | 3日目 |
12,953円 ( 14,248円 ) | 3日目 |
12,139円 ( 13,353円 ) | 3日目 |
12,139円 ( 13,353円 ) | 3日目 |
13,763円 ( 15,139円 ) | 3日目 |
11,586円 ( 12,745円 ) | 3日目 |
12,897円 ( 14,187円 ) | 3日目 |
詳細情報
基本情報
使い易さの徹底追求から生まれた電磁弁。
【特長】
・シリンダ径50～100mmまでに対応、バルブ幅18mm、低消費電力化を実現
・シングルダブル共用、違径継手などバリエーション豊富で電磁弁の新しいカタチを提供
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- バルブ単体でご使用の際はオプション「バルブ形態記号」をご選択ください。
オプションの詳細はカタログご確認ください。
