ダクタイル鉄製汎用20Kリフトチャッキバルブフランジ
- 通常単価(税別)
- 12,378円～27,208円
- 税込単価
- 13,616円～29,929円
通常出荷日：3日目
ダクタイル鉄製バルブは高圧ガス設備用のバルブとして使用いただけます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 呼び径 | 20SNB | |
|---|---|---|
| B | A | 面間（mm） |
| 1/2 | 15 | 110 |
| 3/4 | 20 | 120 |
| 1 | 25 | 130 |
| 1 1/4 | 32 | 160 |
| 1 1/2 | 40 | 180 |
| 2 | 50 | 230 |
| ボデー | FCD-S |
|---|---|
| キャップ | SCS1 |
| ジスク | SCS13A+ハードフェーシング |
| ガスケット | 非石綿シート |
| 接続形状 | フランジ・・・JIS B2239 20K |
| 最高許容圧力 | ・-10℃～+120℃の静流水・・・2.75MPa ・-10℃～+220℃の蒸気・空気・ガス・油・脈動水・・・2.45MPa ・300℃の蒸気・空気・ガス・油・脈動水・・・2.26MPa ・350℃の蒸気・空気・ガス・油・脈動水・・・1.96MPa |
| 備考 | JV4-4適合 |

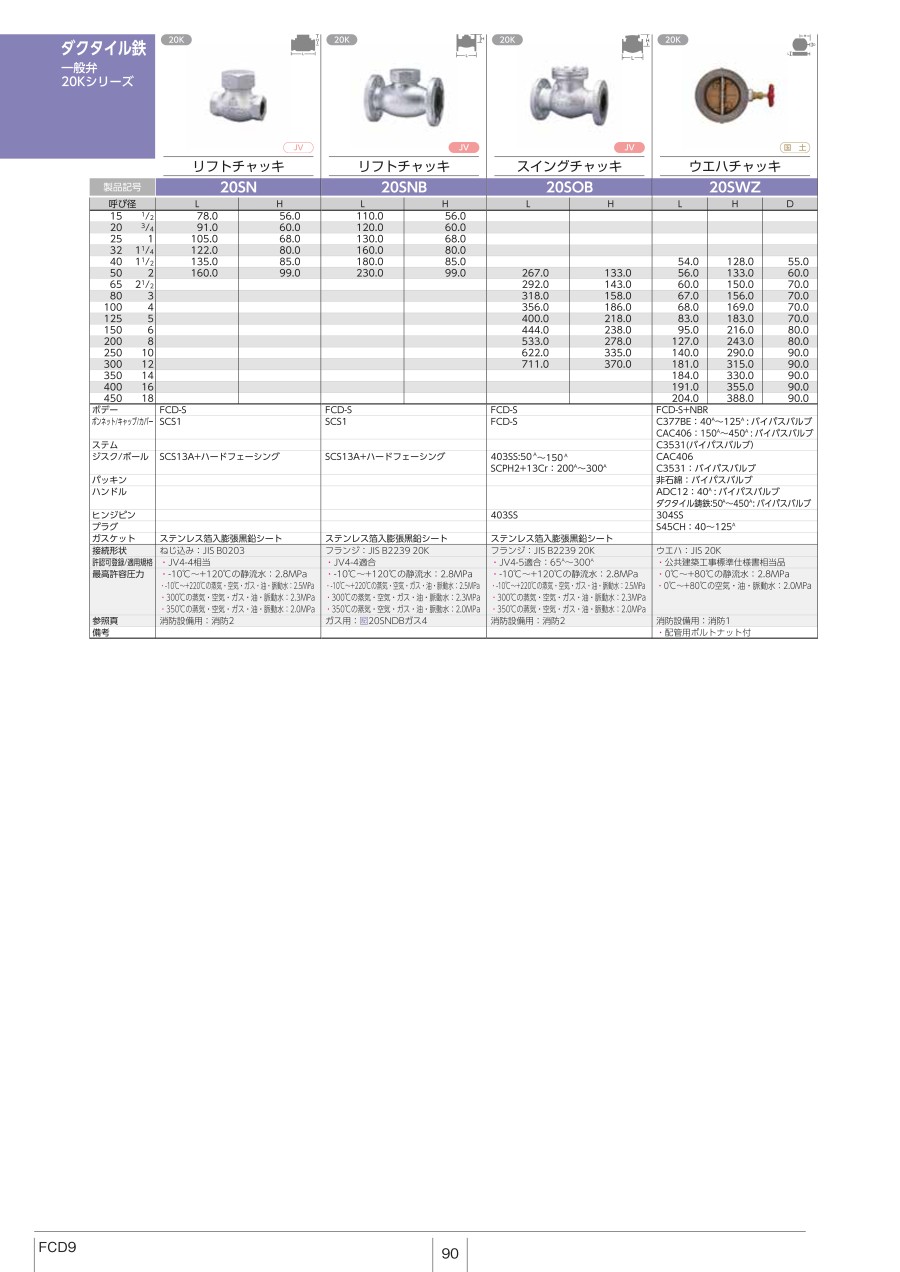

カタログ
