フルーレックス 表示一体形 カルマン渦式水用流量センサWFK3000シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 29,115円～35,942円
- 税込単価
- 32,027円～39,536円
カルマン渦検出方式の採用により流路に可動部がなく、機械的な摩耗やゴミの発生がな...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
（注1）ブラケット（オプション）は、添付されるセルフタップねじを使用して、ボディに取り付けてください。

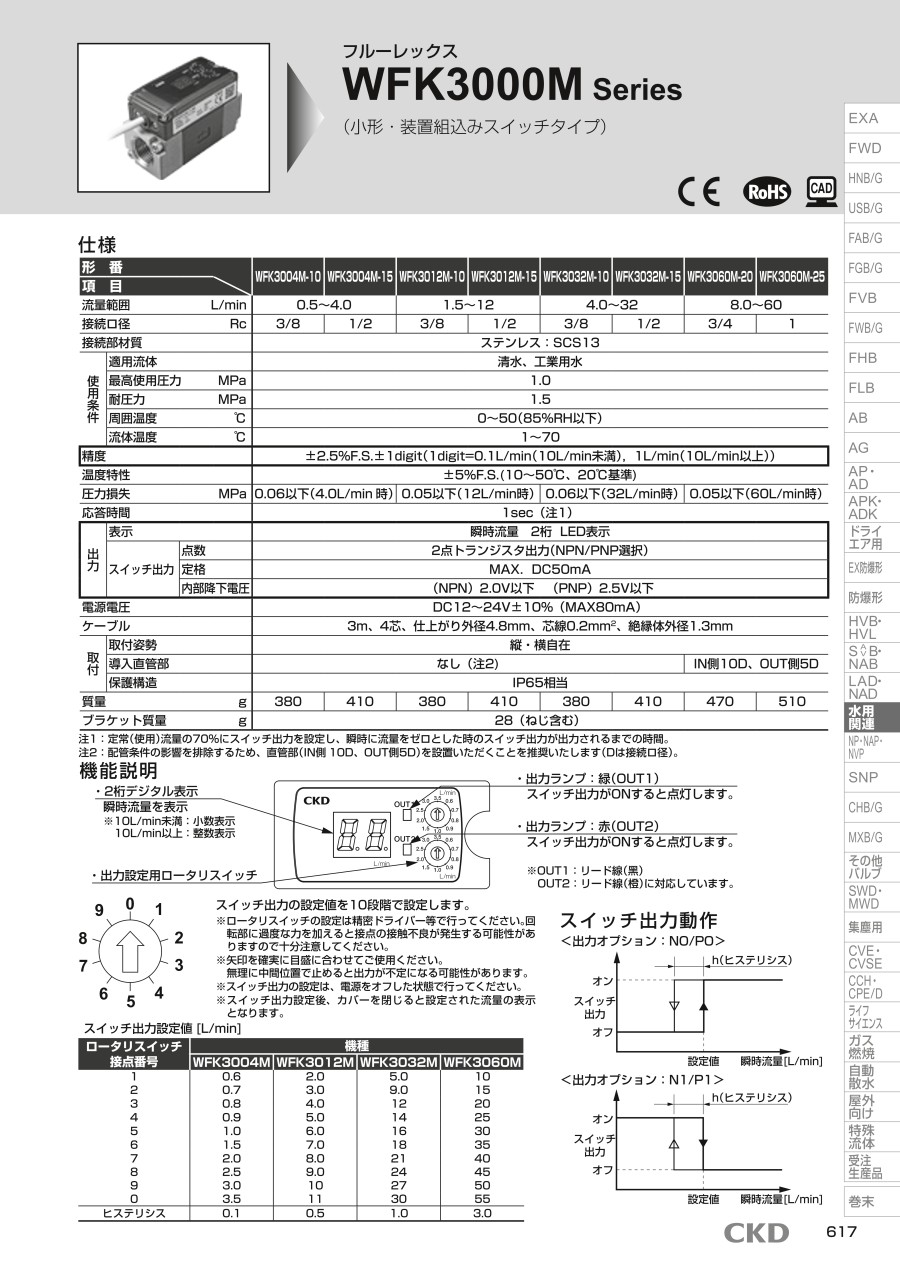

製品仕様
| 型番 | WFK3004M-10 | WFK3004M-15 | WFK3012M-10 | WFK3012M-15 | WFK3032M-10 | WFK3032M-15 | ||
|---|---|---|---|---|---|---|---|---|
| 項目 | ||||||||
| 流量範囲 L/min | 0.5～4.0 | 1.5～12 | 4.0～32 | |||||
| 接続ロ径 Rc | 3/8 | 1/2 | 3/8 | 1/2 | 3/8 | 1/2 | ||
| 接続部材質 | ステンレス:SCS13 | |||||||
| 使用条件 | 適用流体 | 清水、工業用水 | ||||||
| 最高使用圧力 MPa | 1.0 | |||||||
| 耐圧力 MPa | 1.5 | |||||||
| 周囲温度 ℃ | 0～50（85%RH以下） | |||||||
| 流体温度 ℃ | 1～70 | |||||||
| 精度 | ±2.5%F.S.±1digit（1digit=0.1L/min（10L/min未満）,1L/min（10L/min以上）） | |||||||
| 温度特性 | ±5%F.S.（10～50℃、20℃基準） | |||||||
| 圧力損失 MPa | 0.06以下（4.0L/min時） | 0.05以下（12L/min時） | 0.06以下（32L/min時） | |||||
| 応答時間 | 1sec （注1） | |||||||
| 出力 | 表示 | 瞬時流量 2桁 LED表示 | ||||||
| スイッチ出力 | 点数 | 2点トランジスタ出力（NPN/PNP選択） | ||||||
| 定格 | MAX．DC50mA | |||||||
| 内部降下電圧 | （NPN） 2.0V以下 （PNP） 2.5V以下 | |||||||
| 電源電圧 | DC12～24V±10%（MAX80mA） | |||||||
| ケーブル | 3m、4芯、仕上がり外形4.8mm、芯線0.2mm2、絶縁体外形1.3mm | |||||||
| 取付 | 取付姿勢 | 縦・横自在 | ||||||
| 導入直管部 | なし（注2） | |||||||
| 保護構造 | IP65相当 | |||||||
| 質量 g | 380 | 410 | 380 | 410 | 380 | 410 | ||
| ブラケット質量 g | 28（ねじ含む） | |||||||
注1:定常（使用）流量の70%にスイッチ出力を設定し、瞬時に流量をゼロとした時のスイッチ出力が出力されるまでの時間。
注2:配管条件の影響を排除するため、直管部（IN側10D、OUT側5D）を設置いただくことを推奨いたします（Dは接続ロ径）。
内部構造
分解不可
部品リスト
| 品番 | 部品名称 | 材質 | 数量 | 品番 | 部品名称 | 材質 | 数量 | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | カバーパッキン | NBR | ニトリルゴム | 1 | 8 | カバー用ねじ | - | 1 | |
| 2 | ケーブルパッキン | NBR | ニトリルゴム | 1 | 9 | 電装部 | - | 1 | |
| 3 | ケーブルグランド | PPS樹脂 GF40% | 1 | 10 | Oリング | NBR | ニトリルゴム | 2 | |
| 4 | 測温センサ（オプション） | サーミスタ | （1） | 11 | Oリング | NBR | ニトリルゴム | 1 | |
| 5 | アタッチメント | SCS13 | ステンレス鋳物 | 2 | 12 | カルマン渦検出センサ | PPS樹脂 （内部:圧電セラミック） | 1 | |
| 6 | ボディ | PPS樹脂 GF40% | 1 | 13 | ブラケット（オプション） | SPCC | （1） | ||
| 7 | カバー | PC樹脂 | 1 | - | - | - | - | - | |
※接液部品は（5）、（6）、（10）、（11）、（12）になります。
規格表
性質性能情報・試験情報
圧力損失
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,091円 ( 36,400円 ) | 7日目 |
29,717円 ( 32,689円 ) | 7日目 |
34,938円 ( 38,432円 ) | 7日目 |
35,782円 ( 39,360円 ) | 6日目 |
29,115円 ( 32,027円 ) | 8日目 |
29,717円 ( 32,689円 ) | 8日目 |
32,350円 ( 35,585円 ) | 8日目 |
30,192円 ( 33,211円 ) | 6日目 |
32,997円 ( 36,297円 ) | 7日目 |
32,204円 ( 35,424円 ) | 8日目 |
34,938円 ( 38,432円 ) | 7日目 |
30,192円 ( 33,211円 ) | 6日目 |
29,580円 ( 32,538円 ) | 8日目 |
29,717円 ( 32,689円 ) | 8日目 |
29,580円 ( 32,538円 ) | 8日目 |
33,547円 ( 36,902円 ) | 8日目 |
35,000円 ( 38,500円 ) | 在庫品1日目当日出荷可能 |
32,475円 ( 35,723円 ) | 7日目 |
29,115円 ( 32,027円 ) | 8日目 |
29,717円 ( 32,689円 ) | 8日目 |
34,938円 ( 38,432円 ) | 8日目 |
29,717円 ( 32,689円 ) | 8日目 |
32,867円 ( 36,154円 ) | 8日目 |
30,192円 ( 33,211円 ) | 8日目 |
33,091円 ( 36,400円 ) | 3日目 |
29,228円 ( 32,151円 ) | 7日目 |
34,938円 ( 38,432円 ) | 8日目 |
35,661円 ( 39,227円 ) | 8日目 |
29,115円 ( 32,027円 ) | 8日目 |
29,717円 ( 32,689円 ) | 8日目 |
30,061円 ( 33,067円 ) | 6日目 |
30,192円 ( 33,211円 ) | 8日目 |
29,115円 ( 32,027円 ) | 8日目 |
29,717円 ( 32,689円 ) | 8日目 |
31,693円 ( 34,862円 ) | 8日目 |
35,942円 ( 39,536円 ) | 8日目 |
31,693円 ( 34,862円 ) | 8日目 |
32,348円 ( 35,583円 ) | 8日目 |
31,693円 ( 34,862円 ) | 8日目 |
32,348円 ( 35,583円 ) | 8日目 |
34,938円 ( 38,432円 ) | 3日目 |
29,717円 ( 32,689円 ) | 8日目 |
31,693円 ( 34,862円 ) | 8日目 |
33,019円 ( 36,321円 ) | 8日目 |
31,693円 ( 34,862円 ) | 8日目 |
32,348円 ( 35,583円 ) | 8日目 |
31,693円 ( 34,862円 ) | 8日目 |
32,348円 ( 35,583円 ) | 8日目 |
詳細情報
基本情報
カルマン渦検出方式の採用により流路に可動部がなく、機械的な摩耗やゴミの発生がないため信頼度の高い安定した測定・管理が可能です。
【特長】
・低圧損＝省エネ：大きな有効断面積で低圧力損失を実現。送水ポンプの省エネに貢献します。
・高速応答：独自の渦周波数処理技術により高速応答1.0 秒を実現。
・アナログ出力付：アラーム出力に加え記録管理に便利なアナログ出力を標準装備。
