メカニカル部品技術窓口
手動弁押ボタン形
- 通常単価(税別)
- 7,170円～8,880円
- 税込単価
- 7,887円～9,768円
ナットを使って本体をパネルに取付けられるコンパクト設計の押ボタン手動機械弁。【特長】・ボタンを押した状...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

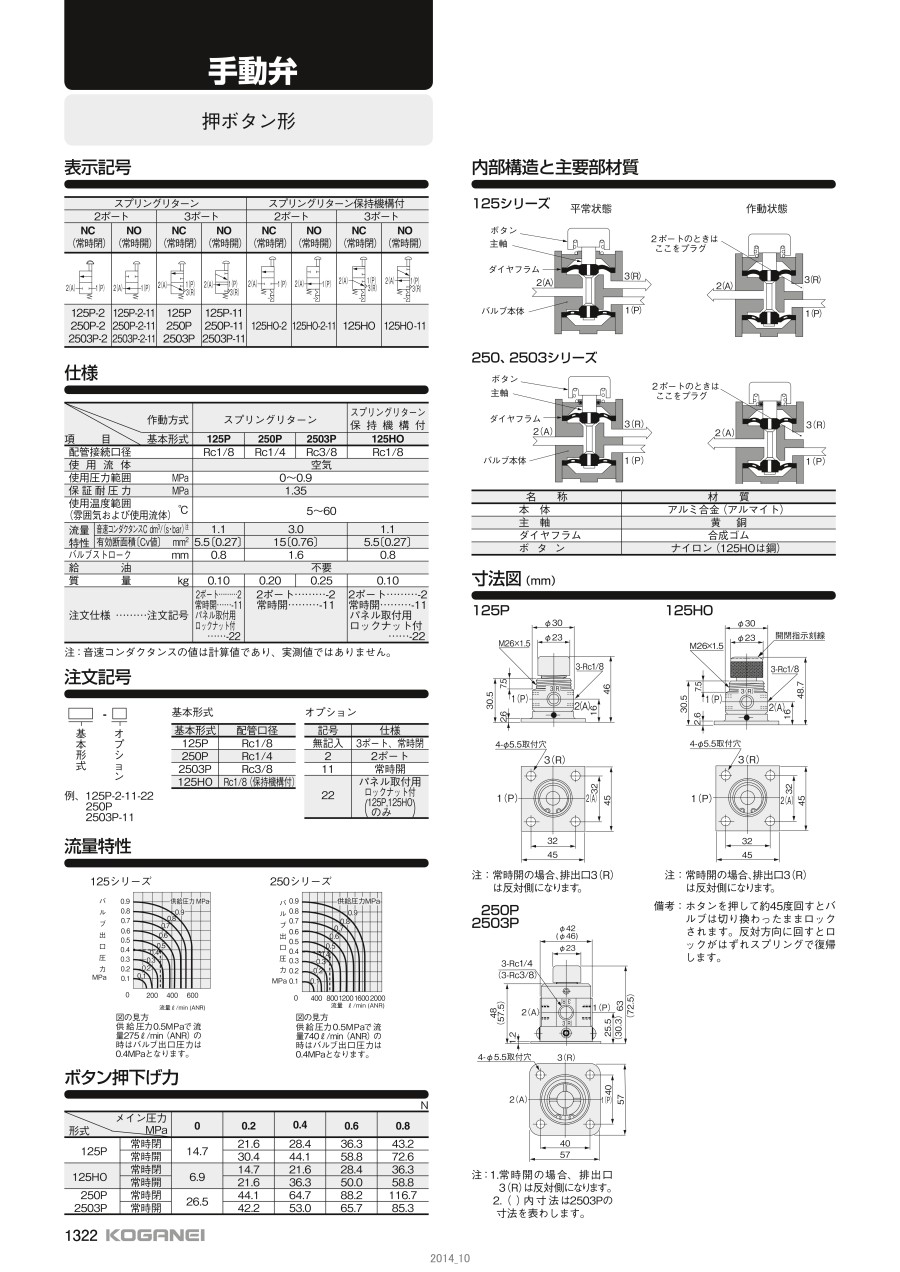

外形図
125Pの寸法図
125Pの寸法図
125HOの寸法図
125HOの寸法図
※常時開の場合、排出口3（R）は反対側になる。
備考：ボタンを押して約45度回すとバルブは切り換わったままロックされる。反対方向に回すとロックがはずれスプリングで復帰する。
250P、2503Pの寸法図
250P、2503Pの寸法図
製品仕様
| 作動方式 | スプリングリターン | スプリングリターン 保持機構付 | ||||
|---|---|---|---|---|---|---|
| 基本形式 | 125P | 250P | 2503P | 125HO | ||
| 項目 | 配管接続口径 | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/8 | |
| 使用流体 | 空気 | |||||
| 使用圧力範囲 MPa | 0～0.9 | |||||
| 保証耐圧力 MPa | 1.35 | |||||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+60 | |||||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar） | 1.1 | 3.0 | 1.1 | ||
| 有効断面積〔Cv値〕 mm2 | 5.5〔0.27〕 | 15〔0.76〕 | 5.5〔0.27〕 | |||
| バルブストローク mm | 0.8 | 1.6 | 0.8 | |||
| 給油 | 不要 | |||||
| 質量 kg | 0.10 | 0.20 | 0.25 | 0.10 | ||
| 注文仕様……注文記号 | 2ポート……2 常時開……-11 パネル取付用 ロックナット付 ……-22 | 2ポート……-2 常時開……-11 | 2ポート……-2 常時開……-11 パネル取付用 ロックナット付 ……-22 | |||
| スプリングリターン | スプリングリターン保持機構付 | ||||||
|---|---|---|---|---|---|---|---|
| 2ポート | 3ポート | 2ポート | 3ポート | ||||
| NC （常時閉） | NO （常時開） | NC （常時閉） | NO （常時開） | NC （常時閉） | NO （常時開） | NC （常時閉） | NO （常時開） |
| 125P-2 250P-2 2503P-2 | 125P-2-11 250P-2-11 2503P-2-11 | 125P 250P 2503P | 125P-11 250P-11 2503P-11 | 125HO-2 | 125HO-2-11 | 125HO | 125HO-11 |
表示記号
商品特長詳細
作動が確実で､故障の少ない構造
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ナットを使って本体をパネルに取付けられるコンパクト設計の押ボタン手動機械弁。
【特長】
・ボタンを押した状態を保持できるタイプも用意
・ダイヤフラム形の採用により、パイロットエアの切り換えにロスがない
・シンプルな構造と無給油仕様で、厳しい環境での使用にも充分耐える
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
