手動弁レバー形3ポジション5ポート
- 通常単価(税別)
- 15,254円～16,057円
- 税込単価
- 16,779円～17,663円
作動が確実で、故障の少ない構造、コンパクトで軽量な手動切替バルブ。【特長】・ダ...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
寸法図
寸法図

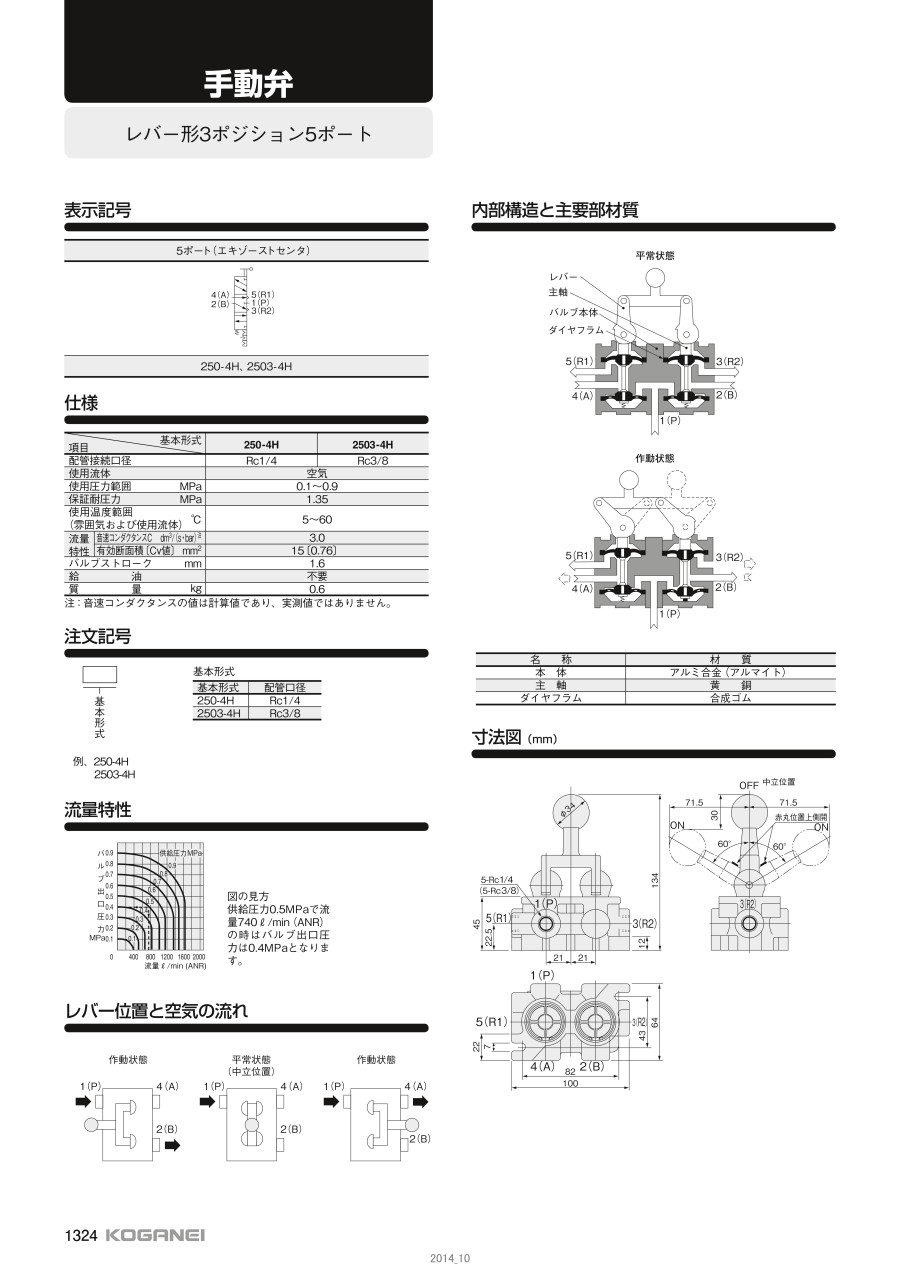

製品仕様
| 頂目 | 基本形式 | ||
|---|---|---|---|
| 250-4H | 2503-4H | ||
| 配管接続口径 | Rc1/4 | Rc3/8 | |
| 使用流体 | 空気 | ||
| 使用圧力範囲 MPa | 0.1～0.9 | ||
| 保証耐圧力 MPa | 1.35 | ||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+60 | ||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注 | 3.0 | |
| 有効断面積〔Cv値〕 mm2 | 15〔0.76〕 | ||
| バルブストローク mm | 1.6 | ||
| 給油 | 不要 | ||
| 質量 kg | 0.6 | ||
注：音速コンダクタンスの値は計算値であり、実測値ではない。
レバー位置と空気の流れ
作動状態
平常状態
（中立位置）
作動状態
内部構造と主要部材質
平常状態
作動状態
| 名称 | 材質 |
|---|---|
| 本体 | アルミ合金（アルマイト） |
| 主軸 | 黄銅 |
| ダイヤフラム | 合成ゴム |
性能・試験情報
図の見方
供給圧力0.5MPaで流量740L/min（ANR）のときはバルブ出口圧力は0.4MPaとなる。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
作動が確実で、故障の少ない構造、コンパクトで軽量な手動切替バルブ。
【特長】
・ダイヤフラム形独特の歯切れのよい切換わりをし、弁シートも確実。
・長時間放置された場合でも固着するおそれがない。
・摺動部分がないので、給油の必要がない。給油不完全によるトラブルもない。
・構造上、どのような向きに取り付けても作動に支障がない。
・独特のコンパクト設計で、本体は軽いアルミ合金製。
・複動エアシリンダ、エアチャックの作動（中立状態でエアシリンダやエアチャックが自由状態になり、手で移動することができる）。
・真空弁あり。レバーを倒したまま自己保持。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
