ハンドバルブ400HVシリーズ
- 通常単価(税別)
- 9,514円～10,181円
- 税込単価
- 10,465円～11,199円
エアシリンダの切換用に最適なハンドバルブ。【特長】・スライドバルブ構造、手動切...
詳細情報を確認する
商品情報

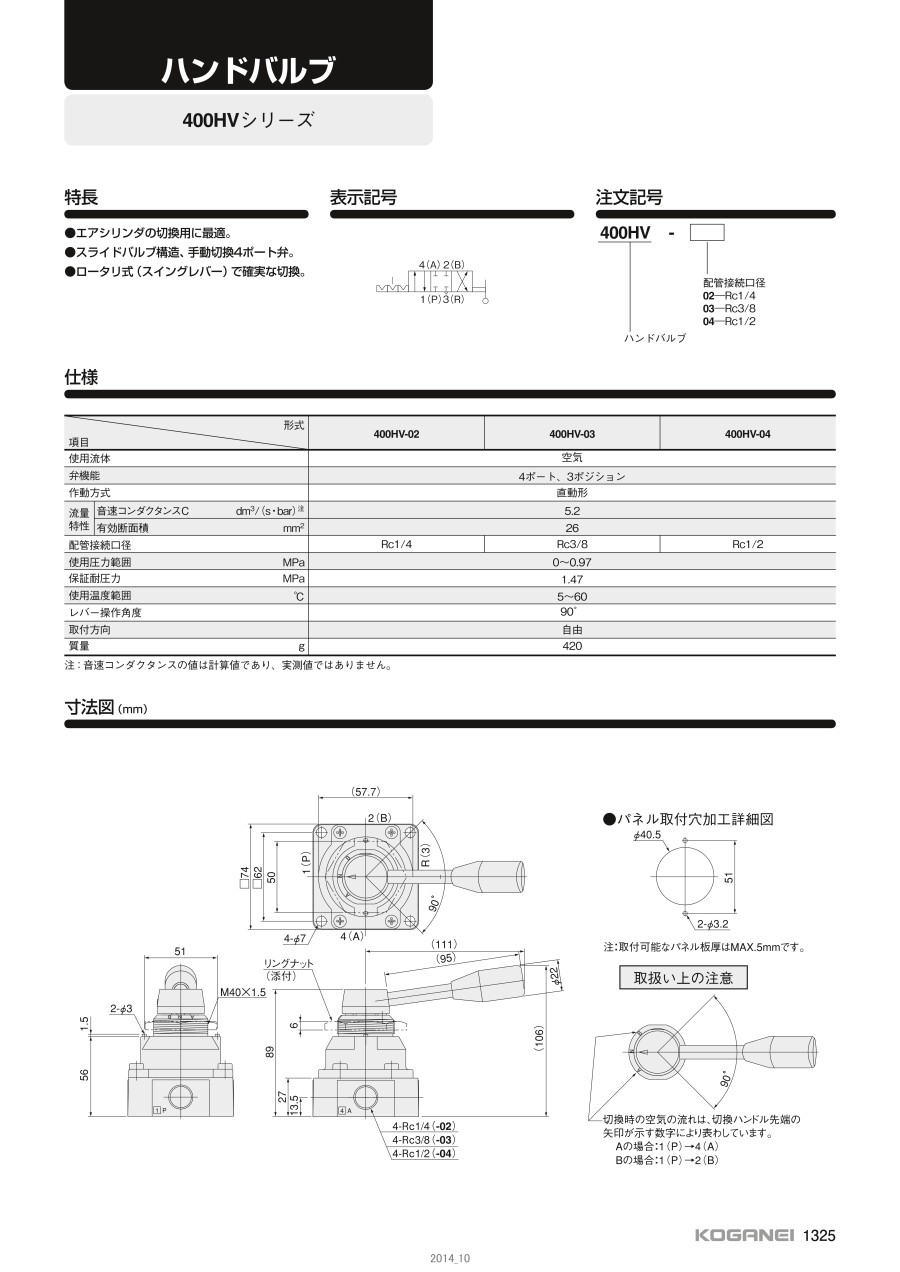

外形図
製品仕様
- エアシリンダの切換用に最適。
- スライドバルブ構造、手動切り替え4ポート弁。
- ロータリ式（スイングレバー）で確実な切換可能。
| 項目 | 型番 | |||
|---|---|---|---|---|
| 400HV-02 | 400HV-03 | 400HV-04 | ||
| 使用流体 | 空気 | |||
| 弁機能 | 4ポート、3ポジション | |||
| 作動方式 | 直動形 | |||
| 流量 特性 | 音速コンダクタンスC dm3/ (s・bar)注 | 5.2 | ||
| 有効断面積 mm2 | 26 | |||
| 配管接続口径 | Rc1/4 | Rc3/8 | Rc1/2 | |
| 使用圧力範囲 MPa | 0～0.97 | |||
| 保証耐圧力 MPa | 1.47 | |||
| 使用温度範囲 ℃ | 5～60 | |||
| レバー操作角度 | 90° | |||
| 取付方向 | 自由 | |||
| 質量 g | 420 | |||
注 : 音速コンダクタンスの値は計算値であり実測値ではない
商品特長詳細
パネル取付穴加工詳細図
注 : 取付可能なパネル板厚はMAX5mm
注意・禁止事項
注意・禁止事項
切換時の空気の流れは切換ハンドル先端の矢印が示す数字により表している
Aの場合 : 1（P）→4（A）
Bの場合 : 1（P）→2（B）
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
エアシリンダの切換用に最適なハンドバルブ。
【特長】
・スライドバルブ構造、手動切換4ポート弁。
・ロータリ式（スイングレバー）で確実な切換。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
