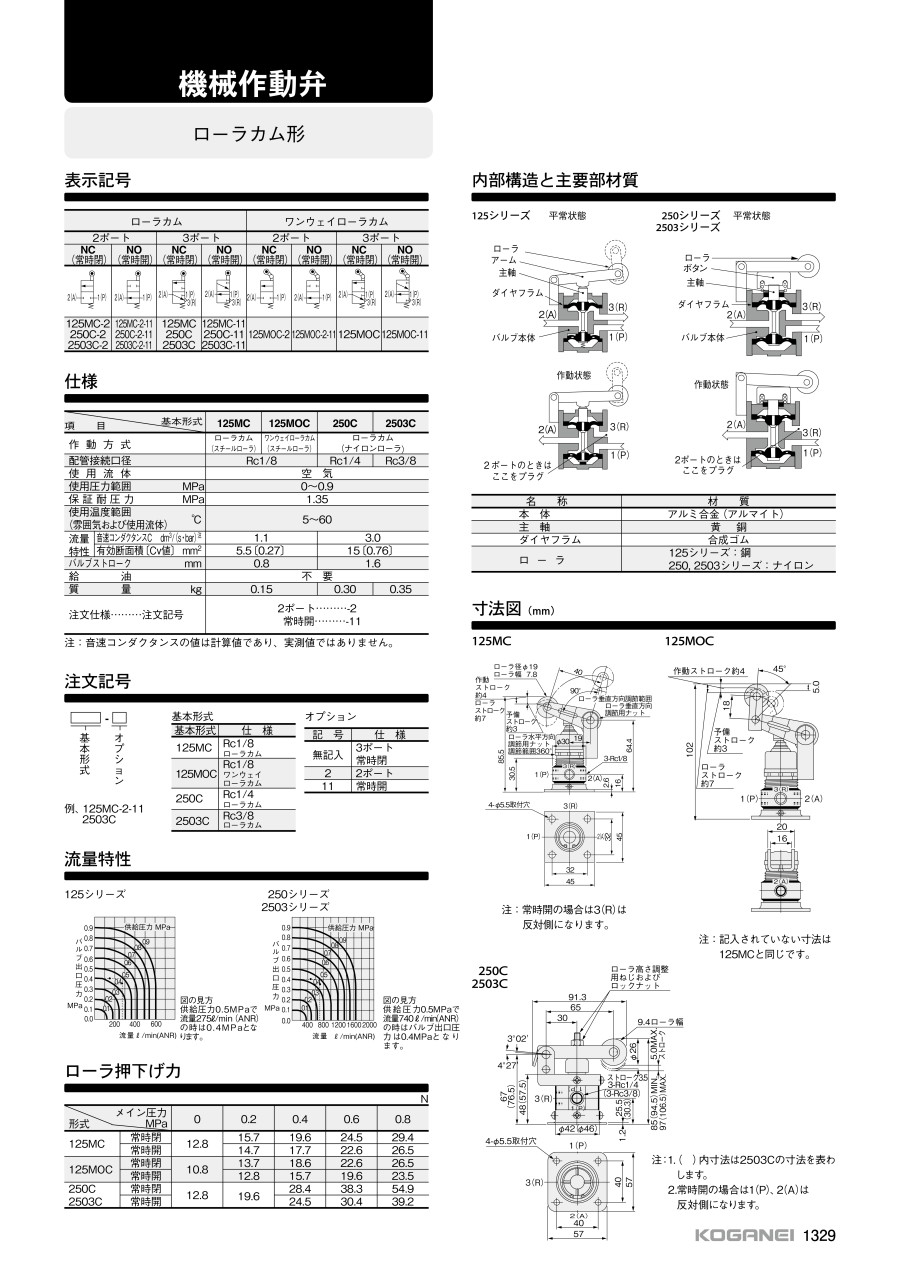

機械作動弁ローラカム形
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,452円～9,516円
- 税込単価
- 9,297円～10,468円
スムーズにパイロットエアの切換ができる機械作動弁。【特長】・激しい動きに耐える...
詳細情報を確認する
商品情報
外形図
125MCの寸法図
125MOCの寸法図
250C、2503Cの寸法図
製品仕様
| 項目 | 基本形式 | ||||
|---|---|---|---|---|---|
| 125MC | 125MOC | 250C | 2503C | ||
| 作動方式 | ローラカム （スチールローラ） | ワンウェイローラカム （スチールローラ） | ローラカム （ナイロンローラ） | ||
| 配管接続口径 | Rc1/8 | Rc1/4 | Rc3/8 | ||
| 使用流体 | 空気 | ||||
| 使用圧力範囲（MPa） | 0～0.9 | ||||
| 保証耐圧力（MPa） | 1.35 | ||||
| 使用温度範囲（℃） （雰囲気および使用流体） | 5～+60 | ||||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注 | 1.1 | 3.0 | ||
| 有効断面積〔Cv値〕 （mm2） | 5.5〔0.27〕 | 15〔0.76〕 | |||
| バルブストローク（mm） | 0.8 | 1.6 | |||
| 給油 | 不要 | ||||
| 質量（kg） | 0.15 | 0.30 | 0.35 | ||
注：音速コンダクタンスの値は計算値であり、実測値ではありません。
ローラ押下げ力
| 形式 | メイン圧力（MPa） | |||||
|---|---|---|---|---|---|---|
| 0 | 0.2 | 0.4 | 0.6 | 0.8 | ||
| 125MC | 常時閉 | 12.8 | 15.7 | 19.6 | 24.5 | 29.4 |
| 常時開 | 14.7 | 17.7 | 22.6 | 26.5 | ||
| 125MOC | 常時閉 | 10.8 | 13.7 | 18.6 | 22.6 | 26.5 |
| 常時開 | 12.8 | 15.7 | 19.6 | 23.5 | ||
| 250C 2503C | 常時閉 | 12.8 | 19.6 | 28.4 | 38.3 | 54.9 |
| 常時開 | 24.5 | 30.4 | 39.2 | |||
内部構造と各部名称
125シリーズ
平常状態
125シリーズ
作動状態
250、2503シリーズ
平常状態
250、2503シリーズ
作動状態
| 名称 | 材質 |
|---|---|
| 本体 | アルミ合金（アルマイト） |
| 主軸 | 黄銅 |
| ダイヤフラム | 合成ゴム |
| ローラ | 125シリーズ：銅 250、2503シリーズ：ナイロン |
性能・試験情報
流量特性
125シリーズ
図の見方
供給圧力0.5MPaで流量275L/min（ANR）のときは0.4MPaとなる。
250、2503シリーズ
図の見方
供給圧力0.5MPaで流量740L/min（ANR）のときはバルブ出口圧力0.4MPaとなる。
商品特長詳細
作動が確実で、故障の少ない構造
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
スムーズにパイロットエアの切換ができる機械作動弁。
【特長】
・激しい動きに耐える堅牢設計
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
・パイロットエアのON、OFF
・単動エアシリンダ、エアチャックの作動
・エアタンクのエア充填、排出
・エアジェットのON、OFF
