機械作動弁ボールカム形
未確定：候補が4型番あります。
商品情報

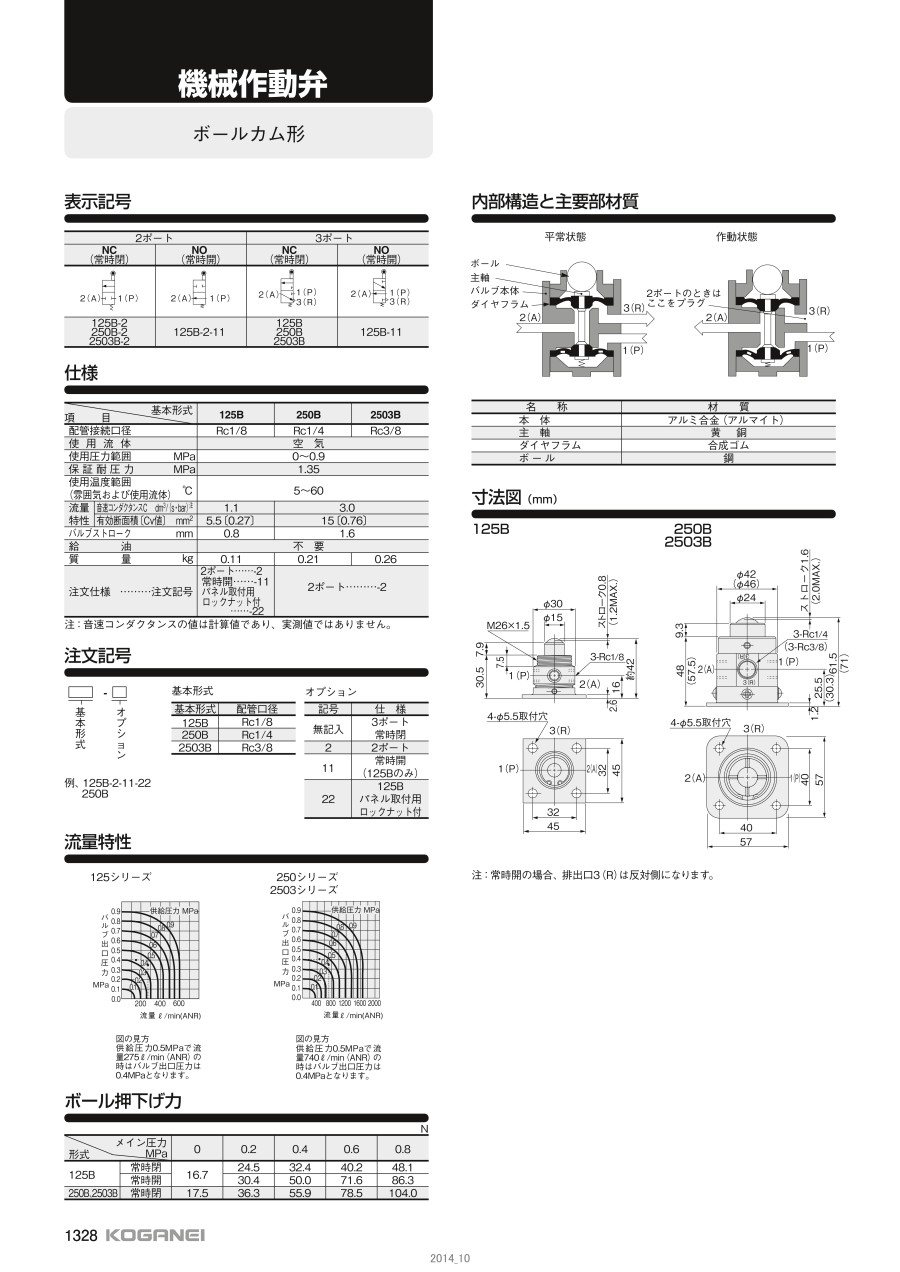

外形図
125Bの寸法図
250B、2503Bの寸法図
製品仕様
| 項目 | 基本形式 | |||
|---|---|---|---|---|
| 125B | 250B | 2503B | ||
| 配管接続口径 | RC1/8 | RC1/4 | RC3/8 | |
| 使用流体 | 空気 | |||
| 使用圧力範囲 MPa | 0～0.9 | |||
| 保証耐圧力 MPa | 1.35 | |||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+60 | |||
| 流量特性 | 音速コンダクタンスC注 dm3/（s・bar） | 1.1 | 3.0 | |
| 有効断面積〔Cv値〕 mm2 | 5.5〔0.27〕 | 15〔0.76〕 | ||
| バルブストローク mm | 0.8 | 1.6 | ||
| 給油 | 不要 | |||
| 質量 kg | 0.11 | 0.21 | 0.26 | |
| 注文仕様 ……注文記号 | 2ポート……-2 常時開……-11 パネル取付用 ロックナット付……-22 | 2ポート……-2 | ||
注：音速コンダクタンスの値は計算値であり、実測値ではありません。
内部構造と主要部材質
平常状態
作動状態
| 名称 | 材質 |
|---|---|
| 本体 | アルミ合金（アルマイト） |
| 主軸 | 黄銅 |
| ダイヤフラム | 合成ゴム |
| ボール | 鋼 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
外部からボールカムを操作することで主弁を切り換える機械作動弁。
【特長】
・ナットを使って、パネルにコンパクトに取り付けることが可能（125B）
・真空弁も用意
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
・パイロットエアのON、OFF
・単動エアシリンダ、エアチャックの作動
・エアタンクのエア充填、排出
・エアジェットのON、OFF、エア吹き
商品担当おすすめ
機械作動弁ボールカム形のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q本体以外に作動させるため何を用意すれば良いですか。
A
継手、継手用チューブ、マフラが必要です。
