鍋屋バイテック

MSXP-C クリーン・真空・耐熱対応カップリングスリットタイプ（PEEK）クランピングタイプ

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 8,997円～17,321円

税込単価: 9,897円～19,053円

電気絶縁性にすぐれた、クリーン仕様のカップリングです。【特長】・円筒材にスリッ...

種類
スリットタイプ
用途
標準
本体材質
PEEK
許容偏心 (mm)
0.05
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
0.5
最高回転数（範囲） (r/min)
10,001～30,000
許容エンドプレイ(±) (mm)
±0.1
特性
バックラッシ0 / 耐熱 / クリーン環境 / 真空環境
使用温度範囲 (℃)
-20::80
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体
構造
クランピングタイプ
追加工
標準軸穴
キー溝
なし

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

MSXP-Cの外観

円筒材にスリットを入れた完全一体構造の樹脂ばねカップリング。
クリーン洗浄・クリーン梱包済みなので、FPD製造装置など、耐熱・耐薬品性が必要な環境やクリーンルームで使用可能。
本体・六角穴付きボルトともに物理的・化学的特性にすぐれたPEEK9ポリエーテルエーテルケトン)を採用。アウトガスが極微量。
スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容。
FPD製造装置、半導体製造装置などに最適。

偏心反力

スラスト反力

温度による静的ねじりばね定数の変化

カップリングの性能

品番	最大軸穴径 (mm)	常用トルク^*1 (N・m)	最高回転数 (min^-1)	慣性モーメント^*2 (kg・m²)	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (^*)	許容エンドプレイ(mm)	質量^*2 (g)
MSXP-25C	10	0.7	25000	3.0×10^-7	110	0.05	0.5	±0.1	3.8
MSXP-30C	12	1	21000	7.8×10^-7	180	0.05	0.5	±0.1	6.8
MSXP-36C	16	1.5	17000	1.8×10^-6	280	0.05	0.5	±0.1	10

*1 負荷変動による常用トルクの補正は不要。
*2 最大軸穴径での値。

カップリングの寸法

MSXPの形状図

品番	A	L	W	F	G	M	ねじ締めつけトルク (N・m)
MSXP-25C	25	8.5	25	4.25	8	M3	0.15
MSXP-30C	30	10.2	30	5.1	9	M3	0.15
MSXP-36C	36	12	35	6	11	M3	0.15

寸法(単位 mm)

品番	標準軸穴径 D1-D2
MSXP-25C	6-8	6-10	8-8	8-10	10-10
MSXP-30C	8-8	8-10	10-12	12-12
MSXP-36C	10-14	12-14	14-15	15-15

標準軸穴径(単位 mm)
適用軸径の推奨寸法許容差はh6およびh7。

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

最高回転数

(r/min)

RoHS?

最小発注数量

6	8	～1.00	25	0.7	25	3.0×10^-7	25000	10	1個
6	10	～1.00	25	0.7	25	3.0×10^-7	25000	10	1個
8	8	～1.00	25	0.7	25	3.0×10^-7	25000	10	1個
8	10	～1.00	25	0.7	25	3.0×10^-7	25000	10	1個
10	10	～1.00	25	0.7	25	3.0×10^-7	25000	10	1個
8	8	～1.00	30	1	30	7.8×10^-7	21000	10	1個
8	10	～1.00	30	1	30	7.8×10^-7	21000	10	1個
10	12	～1.00	30	1	30	7.8×10^-7	21000	10	1個
12	12	～1.00	30	1	30	7.8×10^-7	21000	10	1個
10	14	1.01～3.00	36	1.5	35	1.8×10^-6	17000	10	1個
12	14	1.01～3.00	36	1.5	35	1.8×10^-6	17000	10	1個
14	15	1.01～3.00	36	1.5	35	1.8×10^-6	17000	10	1個
15	15	1.01～3.00	36	1.5	35	1.8×10^-6	17000	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,997円 ( 9,897円 )	4日目
8,997円 ( 9,897円 )	4日目
8,997円 ( 9,897円 )	4日目
8,997円 ( 9,897円 )	4日目
8,997円 ( 9,897円 )	4日目
11,733円 ( 12,906円 )	4日目
11,733円 ( 12,906円 )	4日目
11,733円 ( 12,906円 )	4日目
11,733円 ( 12,906円 )	4日目
17,321円 ( 19,053円 )	4日目
17,321円 ( 19,053円 )	4日目
17,321円 ( 19,053円 )	4日目
17,321円 ( 19,053円 )	4日目

詳細情報

基本情報

基本情報

電気絶縁性にすぐれた、クリーン仕様のカップリングです。
【特長】
・円筒材にスリットを入れた完全一体構造の樹脂ばねカップリングです。
・FPD製造装置など、耐熱・耐薬品性が必要な環境やクリーンルームで使用できます。
・物理的・化学的特性にすぐれたPEEKを採用します。
・アウトガスが極微量です。
・スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容します。
【用途】
・FPD製造装置／半導体製造装置などに。

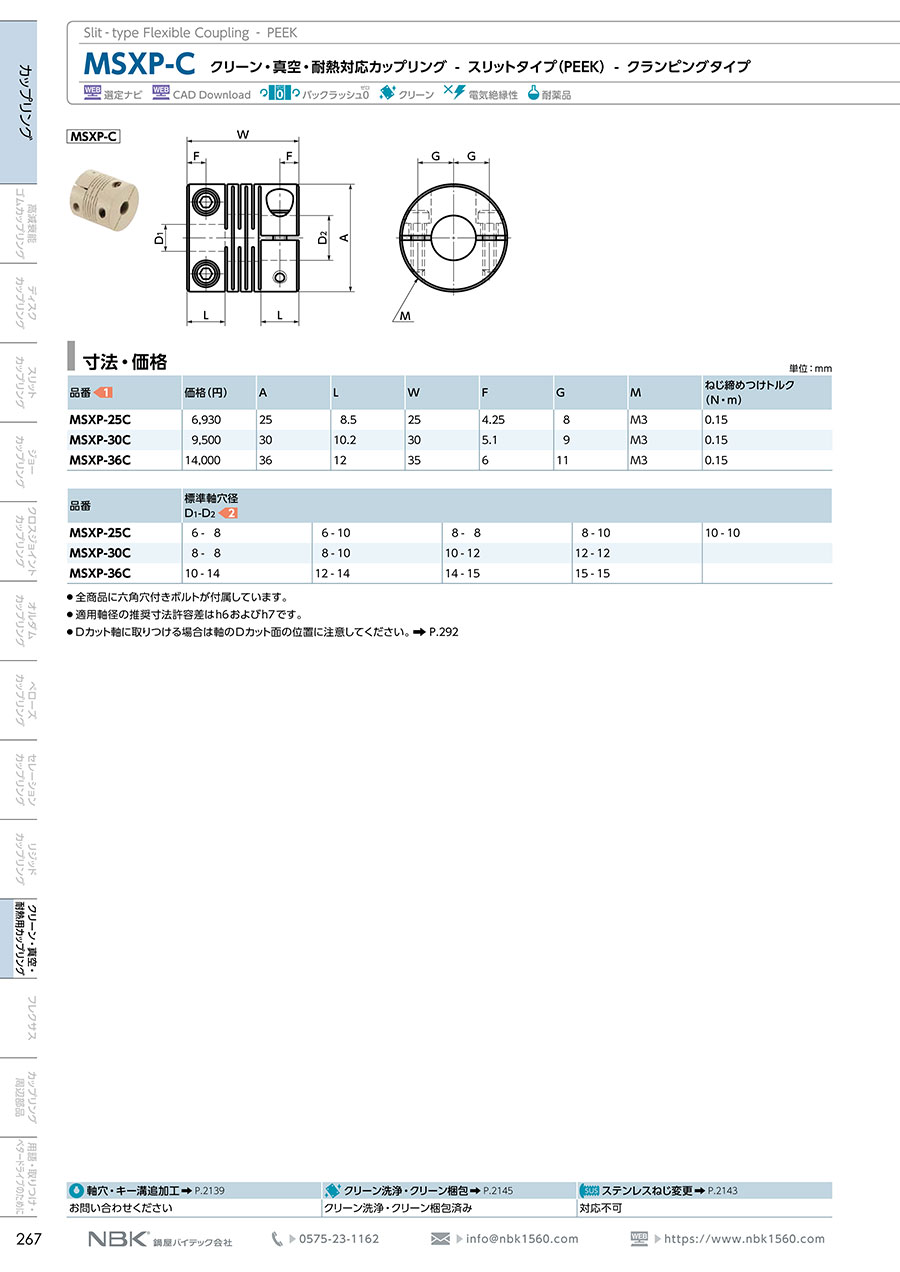

カタログ

カタログ (見開き版)

商品担当おすすめ

ＳＵＮＣＯ
六角穴付止めねじ平先
付属セットスクリューのスペアとしてご利用いただけます。
ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
付属クランプボルトのスペアとしてご利用いただけます。
ミスミ
平行キー
軸穴に適合する平行キーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MSXP-C クリーン・真空・耐熱対応カップリングスリットタイプ（PEEK）クランピングタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

偏心・1mm以上などミスアライメントが大きい場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。
