XSTS-C／XWSS-C クリーン・真空・耐熱対応カップリングスリットタイプ（SUS316L）

Name: XSTS-C／XWSS-C クリーン・真空・耐熱対応カップリング スリットタイプ（SUS316L）
Brand: 鍋屋バイテック
SKU: 221000193301
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 11,842円～153,145円

税込単価: 13,026円～168,460円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MWS／MWSS フレキシブルカップリングスリットタイプ

通常価格(税別)： 1,697円 (税込価格：1,867円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MST／MSTS フレキシブルカップリングスリットタイプ

4.5

通常価格(税別)： 2,296円 (税込価格：2,526円)

通常出荷日：在庫品1日目

バックラッシュ"0"のクリーン仕様なカップリングです。【特長】・円筒材にスリッ...

詳細情報を確認する

種類
スリットタイプ
用途
ステッピングモータ
分類
カップリング本体

未確定：候補が186型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

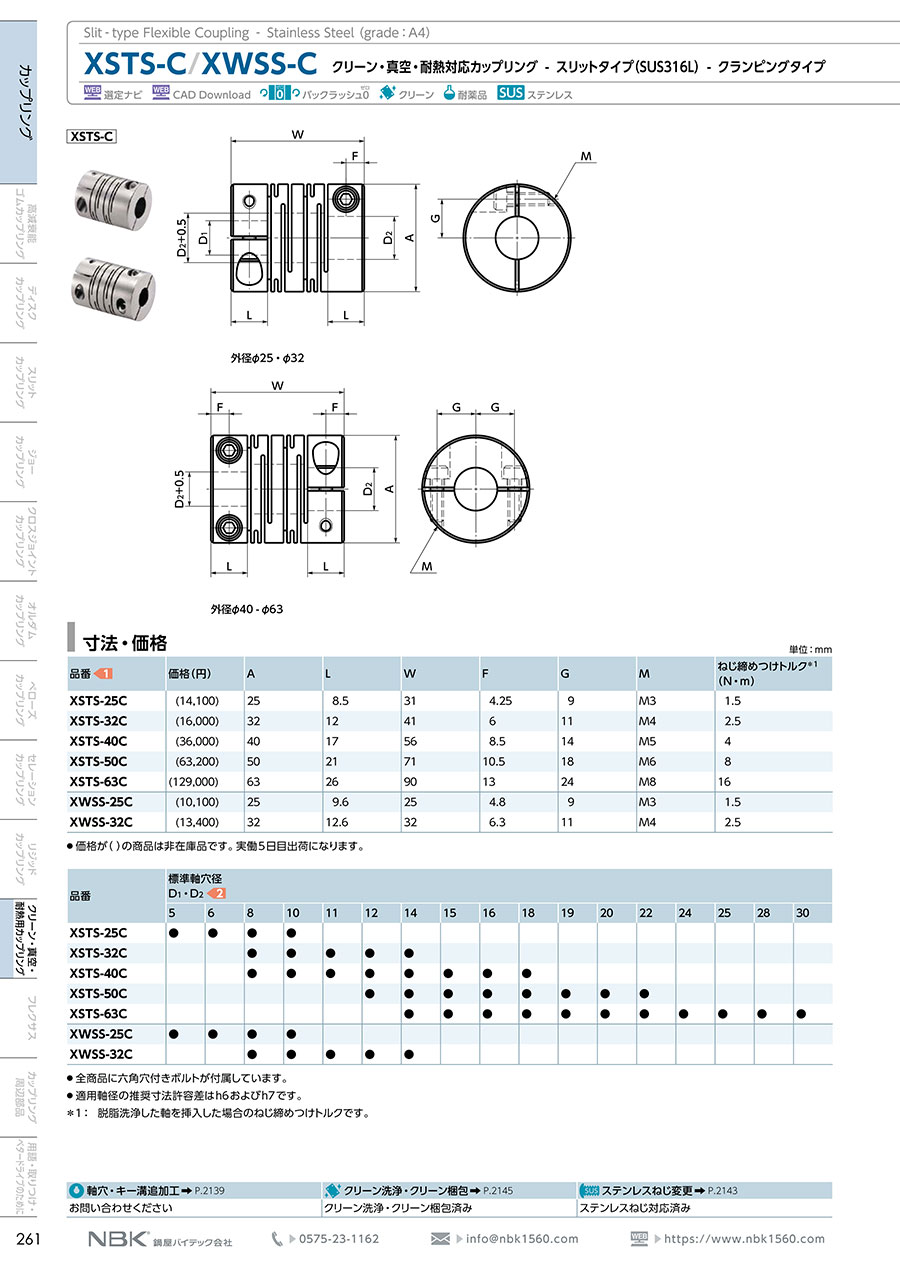

外形図

XSTS-C

外径φ25・φ32

外径φ40 -φ63

XWSS-C

製品仕様

円筒材にスリットを入れた完全一体構造のオールステンレス製金属ばねカップリング。高フレキシブルタイプ。材質は、本体がSUS316Lでショットブラスト仕上げ、六角穴付きボルトがSUS316L HiMo。
クリーン洗浄・クリーン梱包済みで、耐薬品性が必要な環境で使用可能。
スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容
温度によるねじる剛性の変化が少なく、応答性の変化は極少。ただし、高温下での使用では、熱膨張に伴う軸の伸びやたわみによるミスアライメントに注意。
FPD製造装置、半導体製造装置、海洋機器などに最適。

XSTS-C

材質・仕上げ

本体：SUS316L、ショットブラスト
六角穴付きボルト：SUS316L HiMo

規格表

寸法

単位：mm

型番	A	L	W	F	G	M	ねじ締めつけトルク^*1 （N・m）
XSTS-25C	25	8.5	31	4.25	9	M3	1.5
XSTS-32C	32	12	41	6	11	M4	2.5
XSTS-40C	40	17	56	8.5	14	M5	4
XSTS-50C	50	21	71	10.5	18	M6	8
XSTS-63C	63	26	90	13	24	M8	16
XWSS-25C	25	9.6	25	4.8	9	M3	1.5
XWSS-32C	32	12.6	32	6.3	11	M4	2.5

型番	標準軸穴径 D1・D2
型番	5	6	8	10	11	12	14	15	16	18	19	20	22	24	25	28	30
XSTS-25C	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-
XSTS-32C	-	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-
XSTS-40C	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-
XSTS-50C	-	-	-	-	-	●	●	●	●	●	●	●	●	-	-	-	-
XSTS-63C	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●
XWSS-25C	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-
XWSS-32C	-	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-

適用軸径の推奨寸法許容差はh6およびh7です。
*1：脱脂洗浄した軸を挿入した場合のねじ締めつけトルクです。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
XSTS-25C	10	2	25,000	7.1×10^-6	330	0.15	2	±0.4	78
XSTS-32C	14	3.5	19,000	2.7×10^-5	850	0.15	2	±0.5	170
XSTS-40C	18	8	15,000	9.0×10^-5	1,000	0.2	2	±0.5	370
XSTS-50C	22	15	12,000	2.8×10-⁴	1,400	0.2	2	±0.5	750
XSTS-63C	30	35	10,000	8.8×10^-4	1,800	0.2	2	±0.5	1,400
XWSS-25C	10	2	25,000	6.3×10^-6	720	-	1	±0.2	69
XWSS-32C	14	3.5	19,000	2.2×10-⁵	1,300	-	1	±0.2	150

*1：負荷変動による常用トルクの補正は必要ありません。
*2：最大軸穴径での値です。

選定サポート情報

XSTS-C／XWSS-C クリーン・真空・耐熱対応カップリングスリットタイプ（SUS316L）注文例1

XSTS-C／XWSS-C クリーン・真空・耐熱対応カップリングスリットタイプ（SUS316L）注文例2

（1）型番（2）標準軸穴径（D1・D2）

性能・試験情報

スラスト反力

XSTS-C／XWSS-C クリーン・真空・耐熱対応カップリングスリットタイプ（SUS316L）関連画像1

偏心反力

注意・禁止事項

使用上の注意

Dカット軸に取りつける場合は、軸のDカット面の位置に注意してください。
カップリングの外径から六角穴付きボルトが飛び出して、回転直径が外径より大きくなるサイズがあります。カップリングの干渉に注意してください。

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容ミスアラインメント

許容偏角

(deg)

最高回転数（範囲）

(r/min)

特性

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

許容偏心範囲

(mm)

RoHS?

最小発注数量

5	5	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
5	6	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
5	8	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
5	10	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
6	6	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
6	8	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
6	10	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
8	8	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
8	10	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
10	10	1.01～3.00	25	2	31	7.1×10^-6	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.4/-0.4	25000	0.02～0.2	10	1個
8	8	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
8	10	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
8	11	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
8	12	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
8	14	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
10	10	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
10	11	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
10	12	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
10	14	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
11	11	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
11	12	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
11	14	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
12	12	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
12	14	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
14	14	3.01～5.00	32	3.5	41	2.7×10^-5	0.15	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	19000	0.02～0.2	10	1個
8	8	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
8	10	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
8	11	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
8	12	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
8	14	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
8	15	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
8	16	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
8	18	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
10	10	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
10	11	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
10	12	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
10	14	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
10	15	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
10	16	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
10	18	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
11	11	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
11	12	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
11	14	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
11	15	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
11	16	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
11	18	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
12	12	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
12	14	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
12	15	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
12	16	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
12	18	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
14	14	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
14	15	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
14	16	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
14	18	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
15	15	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
15	16	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
15	18	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
16	16	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個
16	18	5.01～10.00	40	8	56	9.0×10^-5	0.2	偏角 / 偏心 / エンドプレイ	2	10,001～30,000	高捻り剛性 / 高トルク / バックラッシ0 / 耐熱 / クリーン環境 / 真空環境	+0.5/-0.5	15000	0.02～0.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,697円 ( 18,367円 )	9日目
16,697円 ( 18,367円 )	9日目
16,697円 ( 18,367円 )	9日目
16,697円 ( 18,367円 )	9日目
16,697円 ( 18,367円 )	9日目
17,481円 ( 19,229円 )	9日目
16,697円 ( 18,367円 )	9日目
16,697円 ( 18,367円 )	9日目
16,697円 ( 18,367円 )	9日目
17,481円 ( 19,229円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	9日目
19,961円 ( 21,957円 )	9日目
19,053円 ( 20,958円 )	9日目
19,053円 ( 20,958円 )	11日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
44,666円 ( 49,133円 )	11日目
42,796円 ( 47,076円 )	9日目
44,666円 ( 49,133円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目
42,796円 ( 47,076円 )	9日目

基本情報

基本情報

バックラッシュ"0"のクリーン仕様なカップリングです。
【特長】
・円筒材にスリットを入れた完全一体構造のオールステンレス製金属ばねカップリングです。
・クリーン洗浄・クリーン梱包済みです。
・FPD製造装置・半導体製造装置など耐薬品性が必要な環境で使用できます。
・高フレキシブルタイプXSTS-CとショートタイプXWSS-Cを標準化します。
・XSTS-Cはスリットで形成された板ばねが、偏心・偏角・エンドプレイを許容します。
・耐蝕性にすぐれたSUS316L製です。
【用途】
・FPD製造装置／半導体製造装置／海洋機器などに。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　高位置決め精度デイスク形クランピングタイプサーボモータ用
特に高精度を要求する装置、クリーン環境での使用に最適です。
鍋屋バイテック
MOHS-C クリーン・真空・耐熱対応カップリングオルダムタイプ（ベスペル）クランピングタイプ
クリーン洗浄・クリーン梱包済み。FPD製造装置など、耐熱・耐薬品性が必要な環境やクリーンルームで使用可能。
ミスミ
ディスク形カップリング -インサイドクランプ方式芯ズレ防止シングルタイプ
世界初、インサイドクランプ方式！組み付け時の心ズレを最小限にし、振動を抑制します

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XSTS-C／XWSS-C クリーン・真空・耐熱対応カップリングスリットタイプ（SUS316L）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

客先より依頼された製品に使用しました

満足度：4.02019/11/13

客先より設計を含め製作を依頼された生産設備装置とブラシレスモータを接続する部分に使用しました。このカップリングは客先から...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

耐蝕性・耐薬品性・クリーン環境が求められる場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XSTS-C／XWSS-C クリーン・真空・耐熱対応カップリングスリットタイプ（SUS316L）	XUT-C フレキシブルカップリングクロスジョイントタイプ	【クリーン洗浄品】カップリング　スリット形セットスクリュー/ショート・ノーマルタイプ	【クリーン洗浄品】カップリング　スリット形クランピングショート・ノーマルタイプ	カップリング　スリット形クランピング超々ジュラルミン・クランピング・ロングタイプ／サーボモータ対応	MSX フレキシブルカップリングスリットタイプ
メーカー	鍋屋バイテック	鍋屋バイテック	ミスミ	ミスミ	ミスミ	鍋屋バイテック
通常価格	11,842円-	5,997円 -	-	-	2,730円 -	2,897円 -
通常出荷日	9日目〜	4日目〜	6日目	6日目	在庫品1日目	在庫品1日目〜
種類	スリットタイプ	スリットタイプ	スリット形	スリット形	スリット形	スリットタイプ
用途	ステッピングモータ	サーボモータ / ステッピングモータ	標準	標準	サーボモータ対応	標準 / サーボモータ / ステッピングモータ
分類	カップリング本体	カップリング本体	カップリング本体	カップリング本体	カップリング本体	カップリング本体
