鍋屋バイテック

MLR・MLRS リジッドカップリングクランピング・セミスプリットタイプ

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 2,397円～12,984円

税込単価: 2,637円～14,282円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

ロングタイプ・バックラッシュ0、オールステンレスタイプも標準化したリジット形で...

最高回転数範囲 (r/min)
10001～78000
特徴
高捻り剛性 / 高トルク / バックラッシ0

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が119型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MLR-C：アルミニウム合金製、MLRS-C：オールステンレス製

製品仕様

MLR-Cアルミニウム合金製(クランピングタイプ)

MLRS-Cオールステンレス製(クランピングタイプ)

MLR-Vアルミニウム合金製(セミスプリットタイプ)

MLRS-Vオールステンレス製(セミスプリットタイプ)

適用推奨モータ

商品記号	MLR	MLRS
サーボモータ	◎	◎
ステッピングモータ	◎	◎
一般汎用モータ	△	△

◎ : 非常にすぐれている ○ : すぐれている △ : 使用可

特性

商品記号	MLR	MLRS
バックラッシュ0(ゼロ)	◎	◎
高トルク	○	○
高ねじり剛性	◎	◎
耐蝕性（オールステンレス）	-	◎

◎ : 非常にすぐれている ○ : すぐれている

材質・仕上げ

商品記号	MLR-C/MLR-V	MLRS-C/MLRS-V
本体	A2017 アルマイト処理	SUS303
六角穴付きボルト	SCM435 四三酸化鉄皮膜(黒)	SUSXM7

セミスプリットタイプ
セミスプリットタイプは、ハブの一方をクランピングタイプ、他方をスプリットタイプにした締結方法です。
一方の軸をクランピング側で締結したまま、もう一方の軸をスプリット側で取りつけ・取りはずしできるため、組み立ての作業性が向上します。

セミスプリットタイプセミスプリットタイプは、ハブの一方をクランピングタイプ、他方をスプリットタイプにした締結方法。一方の軸をクランピング側で締結したまま、もう一方の軸をスプリット側で取りつけ・取りはずしできるため、組み立ての作業性が向上する。

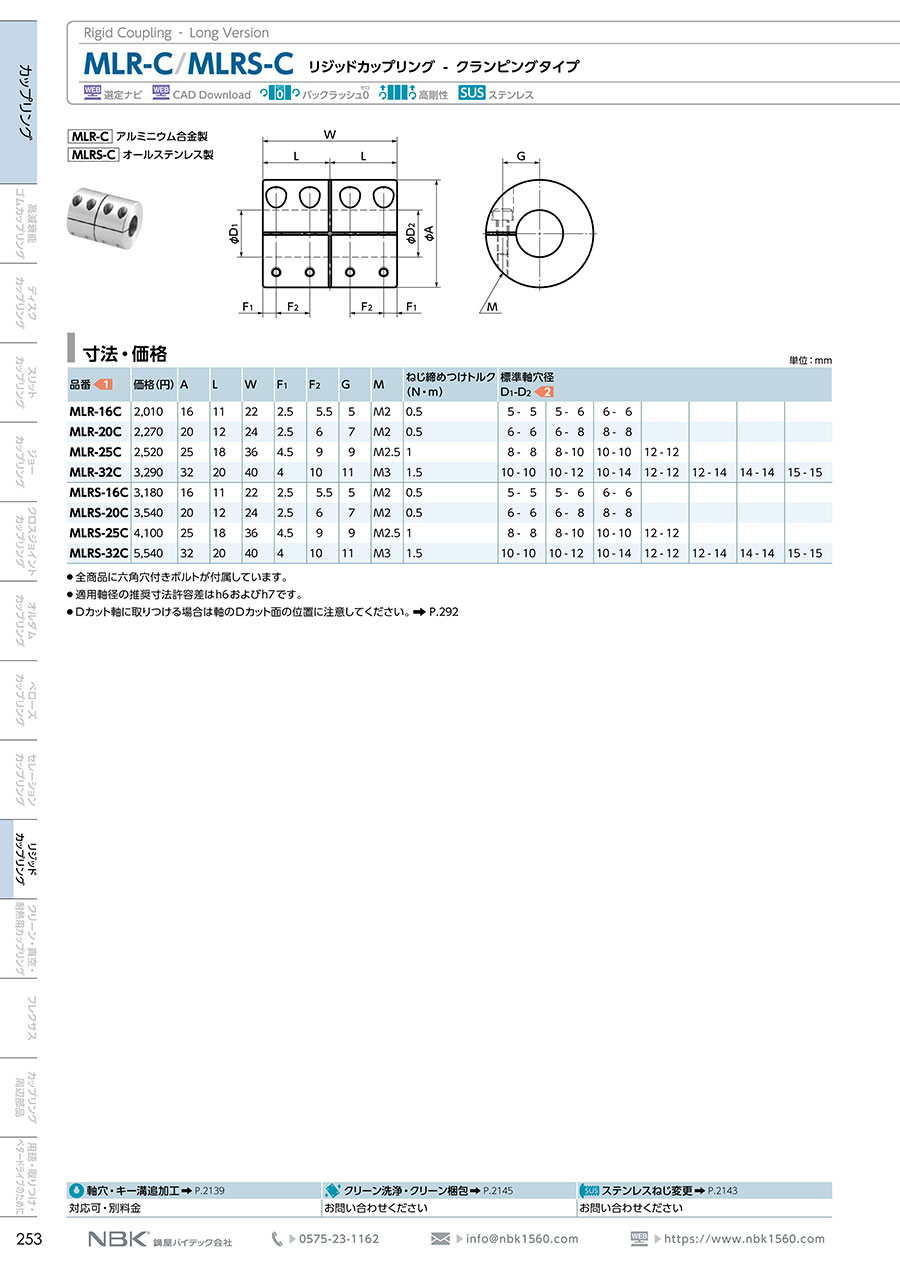

規格表

寸法

単位：mm

型番	A	L	W	F₁	F₂	G	M	ねじ締めつけトルク（N・m）	標準軸穴径 D1-D2
MLR-16C	16	11	22	2.5	5.5	5	M2	0.5	5 - 5	5 - 6	6 - 6	-	-	-	-
MLR-20C	20	12	24	2.5	6	7	M2	0.5	6 - 6	6 - 8	8 - 8	-	-	-	-
MLR-25C	25	18	36	4.5	9	9	M2.5	1	8 - 8	8 - 10	10 - 10	12 - 12	-	-	-
MLR-32C	32	20	40	4	10	11	M3	1.5	10 - 10	10 - 12	10 - 14	12 - 12	12 - 14	14 - 14	15 - 15
MLRS-16C	16	11	22	2.5	5.5	5	M2	0.5	5 - 5	5 - 6	6 - 6	-	-	-	-
MLRS-20C	20	12	24	2.5	6	7	M2	0.5	6 - 6	6 - 8	8 - 8	-	-	-	-
MLRS-25C	25	18	36	4.5	9	9	M2.5	1	8 - 8	8 - 10	10 - 10	12 - 12	-	-	-
MLRS-32C	32	20	40	4	10	11	M3	1.5	10 - 10	10 - 12	10 - 14	12 - 12	12 - 14	14 - 14	15 - 15

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
Dカット軸に取りつける場合は軸のDカット面の位置に注意してください。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	質量^*2 （g）
MLR-16C	6	1	39,000	3.4×10^-7	10
MLR-20C	8	2.5	31,000	9.2×10^-7	18
MLR-25C	12	4.5	25,000	3.4×10^-6	38
MLR-32C	15	10	19,000	1.0×10^-5	70
MLRS-16C	6	0.3	39,000	8.9×10^-7	25
MLRS-20C	8	0.5	31,000	2.5×10^-6	45
MLRS-25C	12	1	25,000	9.2×10^-6	100
MLRS-32C	15	2	19,000	2.7×10^-5	180

*1：負荷変動による常用トルクの補正は必要ありません。
*2：最大軸穴径での値です。

選定サポート情報

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになります。

MLR-C

MLR-V

MLRS-C

MLRS-V

※選定例
選定条件がφ10（軸径10mm）、負荷トルク4N・mのとき、選定サイズは MLR-25C または MLR-25V 。

注文例

型番リスト

表示件数

型番

MLR-25C-9-BT-KT-9-BT-KT

MLR-25C-11-BT-KT-11-BT-KT

MLR-32C-11-BT-KT-11-BT-KT

MLR-32C-13-BT-KT-13-BT-KT

許容トルク範囲

(N・m)

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

外径

(φ)

全長

(mm)

本体材質

許容トルク

(N・m)

最高回転数

(r/min)

慣性モーメント

(kg・m2)

構造

追加工

キー溝

RoHS?

最小発注数量

0.05～1.00	5	5	16	22	[アルミニウム] A2017	1	39000	3.4×10^-7	クランピングタイプ	標準軸穴	なし	10	1個
0.05～1.00	5	6	16	22	[アルミニウム] A2017	1	39000	3.4×10^-7	クランピングタイプ	標準軸穴	なし	10	1個
0.05～1.00	6	6	16	22	[アルミニウム] A2017	1	39000	3.4×10^-7	クランピングタイプ	標準軸穴	なし	10	1個
0.05～1.00	6	6	16	22	[アルミニウム] A2017	1	39000	3.5×10^-7	セミスプリットタイプ	標準軸穴	なし	10	1個
1.01～3.00	6	6	20	24	[アルミニウム] A2017	2.5	31000	9.2×10^-7	クランピングタイプ	標準軸穴	なし	10	1個
1.01～3.00	6	8	20	24	[アルミニウム] A2017	2.5	31000	9.2×10^-7	クランピングタイプ	標準軸穴	なし	10	1個
1.01～3.00	6	7	20	24	[アルミニウム] A2017	2.5	31000	9.2×10^-7	クランピングタイプ	追加工軸穴	なし	10	1個
1.01～3.00	7	7	20	24	[アルミニウム] A2017	2.5	31000	9.2×10^-7	クランピングタイプ	追加工軸穴	なし	10	1個
1.01～3.00	7	8	20	24	[アルミニウム] A2017	2.5	31000	9.2×10^-7	クランピングタイプ	追加工軸穴	なし	10	1個
1.01～3.00	8	8	20	24	[アルミニウム] A2017	2.5	31000	9.2×10^-7	クランピングタイプ	標準軸穴	なし	10	1個
0.05～1.00	8	8	20	24	[アルミニウム] A2017	0.5	31000	9.5×10^-7	セミスプリットタイプ	標準軸穴	なし	10	1個
3.01～5.00	8	8	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	標準軸穴	なし	10	1個
3.01～5.00	8	10	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	標準軸穴	なし	10	1個
3.01～5.00	8	9	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	8	11	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	8	12	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	9	9	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	9	10	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	9	11	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	9	12	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	9	9	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	両側	10	1個
3.01～5.00	10	10	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	標準軸穴	なし	10	1個
3.01～5.00	10	11	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	10	12	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	10	10	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	標準軸穴	両側	10	1個
3.01～5.00	11	11	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	11	12	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	なし	10	1個
3.01～5.00	11	11	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	追加工軸穴	両側	10	1個
3.01～5.00	12	12	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	標準軸穴	なし	10	1個
3.01～5.00	12	12	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	クランピングタイプ	標準軸穴	両側	10	1個
3.01～5.00	10	10	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	セミスプリットタイプ	標準軸穴	なし	10	1個
3.01～5.00	12	12	25	36	[アルミニウム] A2017	4.5	25000	3.4×10^-6	セミスプリットタイプ	標準軸穴	なし	10	1個
5.01～10.00	10	10	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	なし	10	1個
5.01～10.00	10	12	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	なし	10	1個
5.01～10.00	10	14	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	なし	10	1個
5.01～10.00	10	11	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	10	13	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	10	10	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	両側	10	1個
5.01～10.00	11	11	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	11	12	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	11	13	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	11	14	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	11	15	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	11	11	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	両側	10	1個
5.01～10.00	12	12	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	なし	10	1個
5.01～10.00	12	14	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	なし	10	1個
5.01～10.00	12	13	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	12	12	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	両側	10	1個
5.01～10.00	13	13	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	13	14	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	13	15	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	13	13	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	両側	10	1個
5.01～10.00	14	14	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	なし	10	1個
5.01～10.00	14	15	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	追加工軸穴	なし	10	1個
5.01～10.00	14	14	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	両側	10	1個
5.01～10.00	15	15	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	なし	10	1個
5.01～10.00	15	15	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	クランピングタイプ	標準軸穴	両側	10	1個
5.01～10.00	14	14	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	セミスプリットタイプ	標準軸穴	なし	10	1個
5.01～10.00	15	15	32	40	[アルミニウム] A2017	10	19000	1.0×10^-5	セミスプリットタイプ	標準軸穴	なし	10	1個
0.05～1.00	5	5	16	22	[ステンレス] SUS303	0.3	39000	8.9×10^-7	クランピングタイプ	標準軸穴	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,397円 ( 2,637円 )	4日目
2,397円 ( 2,637円 )	4日目
2,406円 ( 2,647円 )	4日目
3,051円 ( 3,356円 )	4日目
2,715円 ( 2,987円 )	4日目
2,831円 ( 3,114円 )	4日目
5,884円 ( 6,472円 )	4日目
5,884円 ( 6,472円 )	4日目
5,884円 ( 6,472円 )	4日目
2,831円 ( 3,114円 )	4日目
3,197円 ( 3,517円 )	4日目
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
2,997円 ( 3,297円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
7,866円 ( 8,653円 )	4日目
2,997円 ( 3,297円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
4,635円 ( 5,099円 )	4日目
6,147円 ( 6,762円 )	4日目
6,416円 ( 7,058円 )	4日目
7,866円 ( 8,653円 )	4日目
3,132円 ( 3,445円 )	在庫品1日目当日出荷可能
4,440円 ( 4,884円 )	4日目
3,694円 ( 4,063円 )	4日目
3,499円 ( 3,849円 )	4日目
3,897円 ( 4,287円 )	在庫品1日目当日出荷可能
4,091円 ( 4,500円 )	4日目
3,900円 ( 4,290円 )	4日目
6,981円 ( 7,679円 )	4日目
6,981円 ( 7,679円 )	4日目
5,274円 ( 5,801円 )	4日目
6,981円 ( 7,679円 )	4日目
6,981円 ( 7,679円 )	4日目
6,981円 ( 7,679円 )	4日目
6,981円 ( 7,679円 )	4日目
6,981円 ( 7,679円 )	4日目
8,698円 ( 9,568円 )	4日目
4,091円 ( 4,500円 )	4日目
3,897円 ( 4,287円 )	4日目
6,981円 ( 7,679円 )	4日目
5,274円 ( 5,801円 )	4日目
6,981円 ( 7,679円 )	4日目
6,981円 ( 7,679円 )	4日目
6,981円 ( 7,679円 )	4日目
8,698円 ( 9,568円 )	4日目
3,897円 ( 4,287円 )	4日目
7,286円 ( 8,015円 )	4日目
5,274円 ( 5,801円 )	4日目
3,900円 ( 4,290円 )	4日目
5,274円 ( 5,801円 )	4日目
4,297円 ( 4,727円 )	4日目
4,560円 ( 5,016円 )	4日目
3,954円 ( 4,349円 )	4日目

基本情報

基本情報

ロングタイプ・バックラッシュ0、オールステンレスタイプも標準化したリジット形です。
【特長】
・ロングタイプのリジッドカップリングです。
・軸を継ぎ足すジョイントとしても使用できます。
・アルミニウム合金製・ステンレス製の2種類があります。
・クランピングタイプとセミスプリットタイプがあります。
【用途】
・洗浄装置／搬送装置などに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　リジット形クランピングタイプ
剛性に優れた一体構造クランピングタイプのカップリング。低コスト×高品質を実現
ミスミ
カップリング　リジット形セットスクリュータイプ
セットスクリュータイプの一体型構造のカップリング
ミスミ
Ｎカップリング
軸径φ6～φ35までのサイズをラインアップ。締め付け時間短縮

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MLR・MLRS リジッドカップリングクランピング・セミスプリットタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

位置決め精度を求められる場合におすすめしています。また，ステンレスタイプも標準化しておりますので，食品・医療へのご使用にも適しています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MLR・MLRS リジッドカップリングクランピング・セミスプリットタイプ	XRP リジッドカップリングクランピングタイプ	リジット形カップリング－セットスクリュータイプ－ SAD/SSD ［SAD16-3］	リジット形カップリング　クランピングロングタイプ	リジットカップリング ARCタイプアルミ合金製	パワーリジッドカップリングテーパ軸タイプ
メーカー	鍋屋バイテック	鍋屋バイテック	LINK（リンク）	ミスミ	日本ミニチュアカップリング	ツバキＥ＆Ｍ
通常価格	2,397円-	5,228円 -	6,552円	-	2,388円	7,042円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	3日目	3日目	7日目
最高回転数範囲(r/min)	10001～78000	10001～78000	10001～78000	10001～78000	4001～10000	10001～78000
特徴	高捻り剛性 / 高トルク / バックラッシ0	高捻り剛性 / 高トルク / バックラッシ0	標準（入力禁止） / バックラッシ0 / 低慣性モーメント / 小型	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	高ネジレ剛性 / 高トルク / ゼロバックラッシュ / コンパクト	高捻り剛性 / ノンバックラッシ
