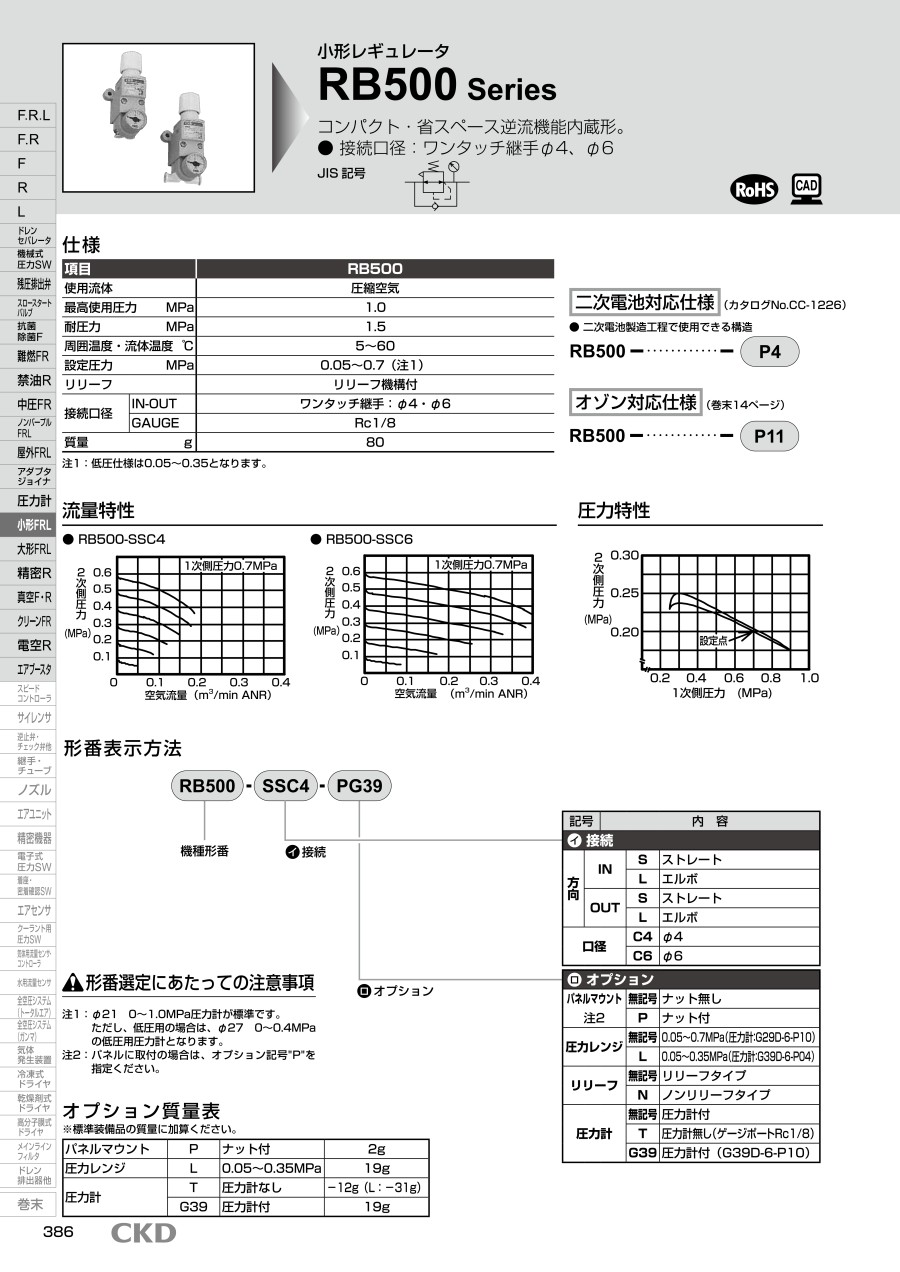

小形レギュレータRB500シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：7日目～11日目
コンパクト・省スペース逆流機能内蔵形。ワンタッチ継手標準装備で配管作業が容易です。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
RB500 ストレート配管
RB500 エルボ配管
- ［ ］内寸法は、ワンタッチ継手φ6
製品仕様
| 項目 | RB500 | |
|---|---|---|
| 使用流体 | 圧縮空気 | |
| 最高使用圧力 MPa | 1.0 | |
| 耐圧力 MPa | 1.5 | |
| 周囲温度・流体温度 ℃ | 5～60 | |
| 設定圧力 MPa | 0.05～0.7（注1） | |
| リリーフ | リリーフ機構付 | |
| 接続口径 | IN-OUT | ワンタッチ継手:φ4・φ6 |
| GAUGE | Rc1/8 | |
| 質量 g | 80 | |
注1:低圧仕様は0.05～0.35となります。
構造図
注1:マウンティングナットは、オプションとなります。オプション記号"P"の場合のみ付きます。
部品リスト
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | ノブ | ポリアセタール樹脂 | 9 | 配管ブロック組立 | ポリアミド樹脂・鋼 |
| 2 | カバー | ポリアミド樹脂 | 10 | ボディパッキン | 水素化ニトリルゴム |
| 3 | ピストン組付 | ポリアセタール樹脂・ニトリルゴム | 11 | パッキン | ニトリルゴム |
| 4 | ピストンガイド | ポリアセタール樹脂 | 12 | 止めピン | ステンレス鋼 |
| 5 | Oリング | ニトリルゴム | 13 | ゲージプラグ | ポリアミド樹脂 |
| 6 | Oリング | ニトリルゴム | 14 | カートリッジ継手 | - |
| 7 | ボディ | ポリアミド樹脂 | 15 | 圧力計 | - |
| 8 | バルブエレメント | アルミニウム・水素化ニトリルゴム | 16 | マウンティングナット | ポリアセタール樹脂 |
性質性能情報・試験情報
流量特性
圧力特性
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
2,642円 ( 2,906円 ) | 11日目 |
4,762円 ( 5,238円 ) | 7日目 |
4,762円 ( 5,238円 ) | 7日目 |
詳細情報
基本情報
コンパクト・省スペース逆流機能内蔵形。ワンタッチ継手標準装備で配管作業が容易です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
小形レギュレータRB500シリーズのレビュー
ユニットのエア圧調整として使用
5
5.02018/02/28
メーカー品で特に不具合等もありませんでした。
オプションにも対応しており、助かります。
