小形ピストンレギュレータRA800シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：8日目～9日目
【特長】・小形、軽量、操作性を向上させたレギュレータ・接続口径：Rc1/8、Rc1/4
- 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が25型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
*B:ブラケット、G:圧力計、P:パネルマウントはオプションとなります。
ブラケット:RA800-BA083
- 材質:鋼 亜鉛めっき処理

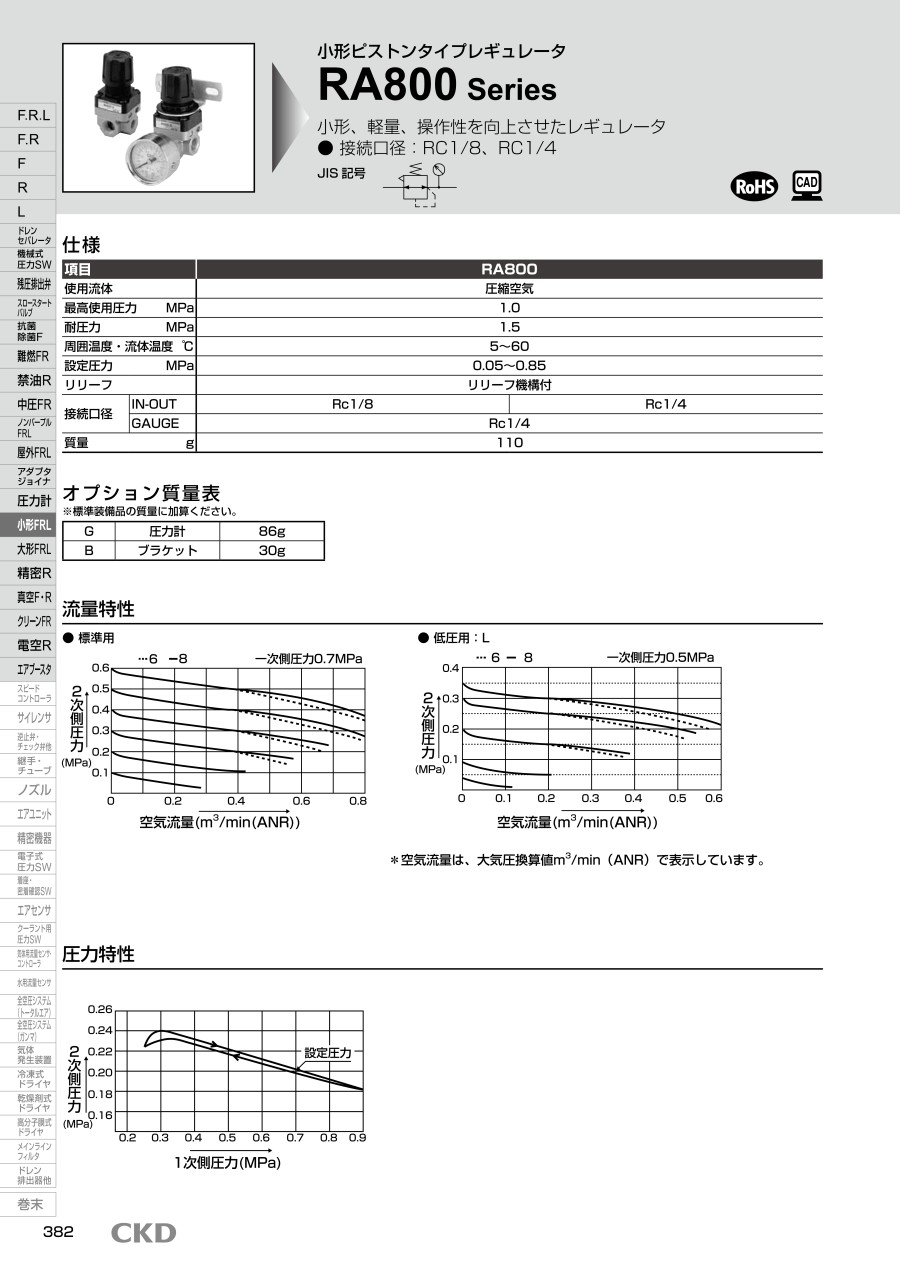

製品仕様
| 項目 | RA800 | ||
|---|---|---|---|
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 1.0 | ||
| 耐圧力 MPa | 1.5 | ||
| 周囲温度・流体温度 ℃ | 5～60 | ||
| 設定圧力 MPa | 0.05～0.85 | ||
| リリーフ | リリーフ機構付 | ||
| 接続口径 | IN-OUT | Rc1/8 | Rc1/4 |
| GAUGE | Rc1/4 | ||
| 質量 g | 110 | ||
構造図
部品リスト
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | ノブ | ポリアセタール樹脂 | 5 | バルブエレメント | 黄銅・水素化ニトリルゴム |
| 2 | カバー | ポリアミド樹脂 | 6 | Oリング | ニトリルゴム |
| 3 | ピストン組立 | ポリアセタール樹脂・ニトリルゴム | 7 | Oリング | ニトリルゴム |
| 4 | ピストンガイド | ポリフェニレンサルファイド樹脂 | 8 | ボディ | アルミ合金ダイカスト |
性質性能情報・試験情報
流量特性
*空気流量は、大気圧換算値m3/min（ANR）で表示しています。
圧力特性
注意・禁止事項
使用・メンテナンス時の注意事項
パネル及びウォールブラケット取付等で、ノブを分解時、スクリュウがはずれたときには、スクリュウをノブ又はカバー内に入れ込んでから、
ノブをカバーに"カチ"と音がするまで、はめ込んでください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,715円 ( 4,087円 ) | 8日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
【特長】
・小形、軽量、操作性を向上させたレギュレータ
・接続口径：Rc1/8、Rc1/4
ご注意
- 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
