鍋屋バイテック

MSX フレキシブルカップリングスリットタイプ

Name: MSX フレキシブルカップリング スリットタイプ
Brand: 鍋屋バイテック
SKU: 221000193097
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 2,897円～11,675円

税込単価: 3,187円～12,843円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MST／MSTS フレキシブルカップリングスリットタイプ

4.5

通常価格(税別)： 2,296円 (税込価格：2,526円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MWS／MWSS フレキシブルカップリングスリットタイプ

通常価格(税別)： 1,697円 (税込価格：1,867円)

通常出荷日：在庫品1日目

高ねじり剛性、バックラッシュ"0"でショートタイプの標準カップリング。【特長】...

詳細情報を確認する

種類
スリットタイプ
用途
標準 / サーボモータ / ステッピングモータ
本体材質
A7075
許容偏心 (mm)
0.05
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
0.5
許容エンドプレイ(±) (mm)
±0.1
特性
高捻り剛性 / 高トルク / バックラッシ0
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体
キー溝
なし

未確定：候補が511型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MSX

MSX-C

製品仕様

MSX

MSX-C

適用推奨モータ

商品記号	MSX
サーボモータ	◎
ステッピングモータ	◎
一般汎用モータ	△

◎ : 非常にすぐれている　○ : すぐれている　△ : 使用可

特性

商品記号	MSX
バックラッシュ0ゼロ	◎
高トルク	○
高ねじり剛性	◎

◎ : 非常にすぐれている　○ : すぐれている

材質・仕上げ

商品記号	MSX/MSX-C
本体	A7075 アルマイト処理
六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）

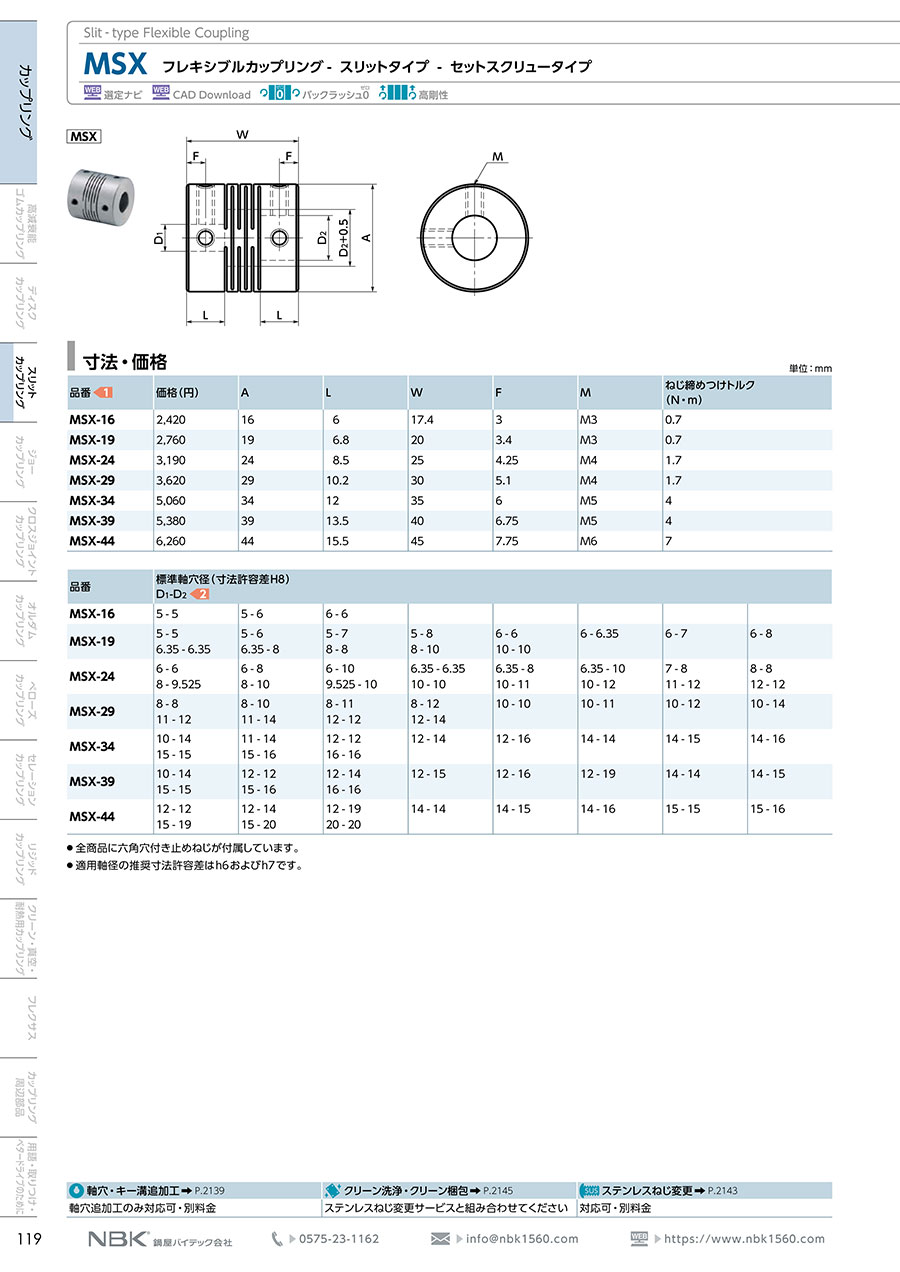

規格表

寸法

単位：mm

型番	A	L	W	F	M	ねじ締めつけトルク（N・m）
MSX-16	16	6	17.4	3	M3	0.7
MSX-19	19	6.8	20	3.4	M3	0.7
MSX-24	24	8.5	25	4.25	M4	1.7
MSX-29	29	10.2	30	5.1	M4	1.7
MSX-34	34	12	35	6	M5	4
MSX-39	39	13.5	40	6.75	M5	4
MSX-44	44	15.5	45	7.75	M6	7

型番	標準軸穴径（寸法許容差H8） D1-D2
MSX-16	5-5	5-6	6-6	-	-	-	-	-
MSX-19	5-5 6.35-6.35	5-6 6.35-8	5-7 8-8	5-8 8-10	6-6 10-10	6-6.35	6-7	6-8
MSX-24	6-6 8-9.525	6-8 8-10	6-10 9.525-10	6.35-6.35 10-10	6.35-8 10-11	6.35-10 10-12	7-8 11-12	8-8 12-12
MSX-29	8-8 11-12	8-10 11-14	8-11 12-12	8-12 12-14	10-10	10-11	10-12	10-14
MSX-34	10-14 15-15	11-14 15-16	12-12 16-16	12-14	12-16	14-14	14-15	14-16
MSX-39	10-14 15-15	12-12 15-16	12-14	12-19 16-16	12-15	12-16	14-14	14-15
MSX-44	12-12 15-19	12-14 15-20	12-19 20-20	14-14	14-15	14-16	15-15	15-16

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
MSX-16	8	0.5	39,000	2.8×10^-7	200	0.05	0.5	±0.1	7
MSX-19	10	1	33,000	6.2×10^-7	270	0.05	0.5	±0.1	10
MSX-24	12	1.5	26,000	2.0×10^-6	790	0.05	0.5	±0.1	22
MSX-29	14	2	21,000	5.2×10^-6	1,400	0.05	0.5	±0.1	40
MSX-34	18	3	18,000	1.1×10^-5	2,200	0.05	0.5	±0.1	64
MSX-39	20	6	16,000	2.9×10^-5	4,100	0.05	0.5	±0.1	90
MSX-44	22	9	14,000	5.5×10^-5	5,100	0.05	0.5	±0.1	133

*1：負荷変動による常用トルクの補正は必要ありません。
*2：最大軸穴径での値です。

選定サポート情報

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになる

選定例

選定条件がφ15（軸径15mm）、負荷トルク2N・mのとき、選定サイズは MSX-34 または MSX-34C となる。

選定サポート情報

定格出力 (W)	サーボモータ仕様^＊1			選定サイズ
	モータ軸径 (mm)	定格トルク (N・m)	瞬時最大トルク (N・m)	MSX	MSX-C
	モータ軸径 (mm)	定格トルク (N・m)	瞬時最大トルク (N・m)	セットスクリュータイプ	クランピングタイプ
10	5-6	0.032	0.096	MSX-16	MSX-16C
20	5-6	0.064	0.19	MSX-16	MSX-16C
30	5-7	0.096	0.29	MSX-19	MSX-19C
50	6-8	0.16	0.48	MSX-19	MSX-19C
100	8	0.32	0.95	MSX-19	MSX-19C
200	9-14	0.64	1.9	MSX-29	MSX-34C
400	14	1.3	3.8	MSX-39	MSX-39C
750	16-19	2.4	7.2	MSX-44	MSX-44C

＊1 : モータ仕様は一般的な値。詳しくは各モータメーカーのカタログを参照する。減速機等を使用しない場合のサイズとなる。

注文例

性能・試験情報

偏心反力

スラスト反力

温度による静的ねじりばね定数の変化

20℃における静的ねじりばね定数を100％とした場合の値。 MSX は温度によるねじり剛性の変化が少なく応答性の変化は極少。ただし、高温下での使用にあたっては熱膨張に伴う軸の伸びやたわみによるミスアライメントに注意。

静的ねじりばね定数の比較（スリットタイプ）

MSX はねじり剛性が大きく応答性にすぐれている。サーボモータなどの高速・高精度の位置決めに適している。

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

構造

追加工

RoHS?

最小発注数量

5	5	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	標準軸穴	10	1個
5	6	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	標準軸穴	10	1個
5	7	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	追加工軸穴	10	1個
5	8	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	追加工軸穴	10	1個
6	6	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	標準軸穴	10	1個
6	7	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	追加工軸穴	10	1個
6	8	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	追加工軸穴	10	1個
7	7	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	追加工軸穴	10	1個
7	8	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	追加工軸穴	10	1個
8	8	～1.00	16	0.5	17.4	2.8×10^-7	30,001～	39000	セットスクリュータイプ	追加工軸穴	10	1個
5	5	～1.00	16	0.5	17.4	2.5×10^-7	30,001～	39000	クランピングタイプ	標準軸穴	10	1個
5	6	～1.00	16	0.5	17.4	2.5×10^-7	30,001～	39000	クランピングタイプ	標準軸穴	10	1個
6	6	～1.00	16	0.5	17.4	2.5×10^-7	30,001～	39000	クランピングタイプ	標準軸穴	10	1個
5	5	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
5	6	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
5	7	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
5	8	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
5	10	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
5	6.35	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
5	9	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
6	6	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
6	6.35	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
6	7	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
6	8	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
6	10	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
6	9	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
6.35	6.35	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
6.35	8	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
6.35	7	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
6.35	9	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
6.35	10	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
7	7	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
7	8	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
7	9	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
7	10	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
8	8	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
8	10	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
8	9	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
9	9	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
9	10	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	追加工軸穴	10	1個
10	10	～1.00	19	1	20	6.2×10^-7	30,001～	33000	セットスクリュータイプ	標準軸穴	10	1個
5	5	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
5	6	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
5	7	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
5	8	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
5	6.35	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	追加工軸穴	10	1個
6	6	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
6	6.35	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
6	7	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
6	8	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
6.35	6.35	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
6.35	8	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
6.35	7	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	追加工軸穴	10	1個
7	7	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	追加工軸穴	10	1個
7	8	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	追加工軸穴	10	1個
8	8	～1.00	19	1	20	5.8×10^-7	30,001～	33000	クランピングタイプ	標準軸穴	10	1個
6	6	1.01～3.00	24	1.5	25	2.0×10^-6	10,001～30,000	26000	セットスクリュータイプ	標準軸穴	10	1個
6	8	1.01～3.00	24	1.5	25	2.0×10^-6	10,001～30,000	26000	セットスクリュータイプ	標準軸穴	10	1個
6	10	1.01～3.00	24	1.5	25	2.0×10^-6	10,001～30,000	26000	セットスクリュータイプ	標準軸穴	10	1個
6	6.35	1.01～3.00	24	1.5	25	2.0×10^-6	10,001～30,000	26000	セットスクリュータイプ	追加工軸穴	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,019円 ( 3,321円 )	在庫品1日目当日出荷可能
2,897円 ( 3,187円 )	4日目
6,044円 ( 6,648円 )	4日目
6,044円 ( 6,648円 )	4日目
3,309円 ( 3,640円 )	3日目
6,044円 ( 6,648円 )	4日目
6,044円 ( 6,648円 )	4日目
6,044円 ( 6,648円 )	4日目
6,044円 ( 6,648円 )	4日目
6,044円 ( 6,648円 )	4日目
3,987円 ( 4,386円 )	4日目
3,987円 ( 4,386円 )	在庫品1日目当日出荷可能
4,152円 ( 4,567円 )	在庫品1日目当日出荷可能
3,297円 ( 3,627円 )	4日目
3,297円 ( 3,627円 )	4日目
3,297円 ( 3,627円 )	4日目
3,297円 ( 3,627円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
3,297円 ( 3,627円 )	4日目
3,297円 ( 3,627円 )	4日目
3,435円 ( 3,779円 )	4日目
3,437円 ( 3,781円 )	在庫品1日目当日出荷可能
6,685円 ( 7,354円 )	4日目
6,404円 ( 7,044円 )	4日目
3,297円 ( 3,627円 )	4日目
3,297円 ( 3,627円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
3,297円 ( 3,627円 )	4日目
3,606円 ( 3,967円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
6,404円 ( 7,044円 )	4日目
3,765円 ( 4,142円 )	4日目
4,587円 ( 5,046円 )	4日目
4,781円 ( 5,259円 )	4日目
4,779円 ( 5,257円 )	4日目
4,587円 ( 5,046円 )	在庫品1日目当日出荷可能
7,576円 ( 8,334円 )	4日目
5,017円 ( 5,519円 )	4日目
4,587円 ( 5,046円 )	4日目
4,587円 ( 5,046円 )	4日目
4,988円 ( 5,487円 )	4日目
4,587円 ( 5,046円 )	4日目
4,587円 ( 5,046円 )	4日目
7,576円 ( 8,334円 )	4日目
7,576円 ( 8,334円 )	4日目
7,576円 ( 8,334円 )	4日目
4,779円 ( 5,257円 )	4日目
3,797円 ( 4,177円 )	4日目
4,344円 ( 4,778円 )	4日目
3,964円 ( 4,360円 )	4日目
6,866円 ( 7,553円 )	4日目

...

基本情報

基本情報

高ねじり剛性、バックラッシュ"0"でショートタイプの標準カップリング。
【特長】
・円筒材にスリットを入れた完全一体構造の金属ばねカップリング。
・ねじり剛性がきわめて高く、しかも低慣性モーメント。
・アルミニウム合金のなかで最高強度をもつ超々ジュラルミン（A7075）を採用。
・スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容する。
【用途】
・アクチュエータ／精密XYステージ／インデックステーブル。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　デイスク形クランピングタイプ／サーボモータ対応
ディスクタイプのフレキシブルカップリング。ステンレスディスクが偏心・偏角・エンドプレイを許容。
鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ
NBKバイテック製類似品カップリング。ディスク型、サーボモータ対応、クランプ締結タイプ。ねじり剛性が大きく、高速・高精度位置決めに最適。
酒井製作所
精密軸継手-板ばね式 LAD-Cシリーズ
自在性に優れ、ダブルボルトクランプ仕様とノン・バックラッシ構造の相乗効果により高精度な回転伝達が可能です

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MSX フレキシブルカップリングスリットタイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

モーターと台形ねじの連結

満足度：5.02020/06/19

装置に付いていた部品の修理交換部品として使用。短納期で入手出来て助かりました。

0人が参考にしています。

ステッピングモーターと回転軸の連結

満足度：5.02019/07/18

コンパクトで高剛性で止めネジで簡単に結合出来て、何の問題なく使えて満足しています。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

サーボモータを使用される場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MSX フレキシブルカップリングスリットタイプ	XUT-C フレキシブルカップリングクロスジョイントタイプ	カップリング　スリット形クランピング・超々ジュラルミン　セットスクリュー・ショートタイプ	ステンレススリット形カップリングクランピングタイプ	ヘリカル（金属スリットカップリング）ARM・ACRMモデル	ヘリカル（金属スリットカップリング）1441ヘリカルミニ・3000モデル
メーカー	鍋屋バイテック	鍋屋バイテック	ミスミ	SUNGIL（ソンイル）	三木プーリ	三木プーリ
通常価格	2,897円-	5,997円 -	-	10,177円 -	8,936円 -	10,272円 -
通常出荷日	在庫品1日目〜	4日目〜	3日目〜	6日目〜	在庫品1日目〜	在庫品1日目〜
種類	スリットタイプ	スリットタイプ	スリット形	スリットタイプ	スリットタイプ	スリットタイプ
用途	標準 / サーボモータ / ステッピングモータ	サーボモータ / ステッピングモータ	サーボモータ対応	ステッピングモータ	ステッピングモータ / エンコーダ	ステッピングモータ / エンコーダ
本体材質	A7075	A2017	超々ジュラルミン	ステンレス	アルミニウム	ステンレス
許容偏心(mm)	0.05	0.2	0.05	0.25	0.25	0.25
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ
