XGT／XGL／XGS フレキシブルカップリング高減衰能ゴムタイプ

Name: XGT／XGL／XGS フレキシブルカップリング 高減衰能ゴムタイプ
Brand: 鍋屋バイテック
SKU: 221000193075
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 2,497円～14,035円

税込単価: 2,747円～15,439円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

XGT2-C／XGL2-C／XGS2-C フレキシブルカップリング高減衰能ゴムタイプ

通常価格(税別)： 4,638円 (税込価格：5,102円)

通常出荷日：在庫品1日目

高減衰能ゴムタイプのフレキシブルカップリング。【特長】・振動吸収性・高ゲイン対...

詳細情報を確認する

用途
標準 / サーボモータ / ステッピングモータ
種類
防振ゴムタイプ
本体材質
A2017
許容偏角 (deg)
1.5
緩衝部材質
HNBR
使用温度範囲 (℃)
-20::80
許容偏心範囲 (mm)
0.02～0.2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

製造現場のためのカップリング総合情報

未確定：候補が2,343型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

*1：E＝D2+0.5（D2＜5）、E＝D2+1（D2≧5）

製品仕様

材質・仕上げ

商品記号	XGT／XGL／XGS
ハブ	A2017
高減衰能ゴム	HNBR^*1
六角穴付きボルト／六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）

*1：一部のサイズではHNBRにDEHP（フタル酸ジ-2- エチルヘキシル）が閾値以上含まれているため、改正RoHS指令（RoHS2）には適合していません。
各サイズの適合状況については鍋屋バイテック会社コンタクトセンターにお問い合わせください。
6物質を対象とした旧RoHS指令には、全サイズ適合しています。

規格表

寸法

単位：mm

型番	A	L	W	F	G	M	ねじ締めつけトルク（N・m）
XGL-15C	15	6.5	30	2.15	5	M1.6	0.25
XGL-19C	19	7.7	34	2.65	6.5	M2	0.5
XGL-25C	25	9.5	42	3.25	9	M2.5	1
XGL-30C	30	11	42	4	11	M3	1.5
XGL-34C	34	12	44	4	12.25	M3	1.5
XGL-39C	39	15.5	55	4.5	14.5	M4	2.5

型番	標準軸穴径 D₁-D₂
XGL-15C	3-5	5-5	5-6	-	-	-	-	-
XGL-19C	4-5 6.35-8	5-5 8-8	5-6	5-7	5-8	6-6	6-6.35	6-8
XGL-25C	5-8 10-10	6-8 10-12	6-10	6.35-8	8-8	8-10	8-11	8-12
XGL-30C	8-8 10-14	8-10 11-12	8-11 12-14	8-12	8-14	8-15	10-10	10-11
XGL-34C	8-8 14-15	8-10	8-12	8-14	10-11	10-14	11-12	12-14
XGL-39C	10-10	10-12	10-14	12-14	14-15	15-19	-	-

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
Dカット軸に取りつける場合は軸のDカット面の位置に注意してください。

性能

型番	最大軸穴径（mm）	キー溝追加工最大軸穴径（mm）	常用トルク ^*1 （N・m）	最高回転数（min^-1）	慣性モーメント ^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
XGL-15C	6	-	1.1	42,000	3.3×10^-7	32	0.15	1.5	±0.2	11
XGL-19C	8	6	2.1	33,000	9.7×10^-7	77	0.15	1.5	±0.2	19
XGL-25C	12	9	4	25,000	3.5×10^-6	130	0.15	1.5	±0.2	38
XGL-30C	15	11	6.3	21,000	7.3×10^-6	200	0.2	1.5	±0.3	53
XGL-34C	16	12	8	18,000	1.3×10^-5	280	0.2	1.5	±0.3	73
XGL-39C	20	15	13.5	16,000	2.8×10^-5	450	0.2	1.5	±0.3	117

*1：負荷変動による常用トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルクを下表の温度補正係数で補正してください。
XGL-C の使用可能温度は-20℃～80℃です。
軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります。
*2：最大軸穴径での値です。

追加工

XGT/XGL/XGS フレキシブルカップリング高減衰能ゴムタイプ:関連画像

図面不要の追加工サービス

軸穴追加工

・軸穴を追加工します。

・片側軸穴、両側軸穴のどちらも可能です。

・キー溝追加工との組み合わせも可能です。

キー溝追加工

・新JISキー溝を追加工します。

・片側キー溝、両側キー溝のどちらも対応可能です。異形軸穴の指定も可能です。

・軸穴追加工サービスとの組み合わせも可能です。

使用例

使用事例

表面実装機

装置の課題

・生産性向上（高スループット）

選定ポイント

・サーボモータの高ゲイン対応による整定時間の短縮

プレスブレーキ

装置の課題

・バックゲージの振動抑制

選定ポイント

・優れた振動吸収性

両面同時画像検査機

装置の課題

・生産性向上（高スループット）

選定ポイント

・サーボモータの高ゲイン対応による整定時間の短縮

一軸アクチュエータ

装置の課題

・サーボモータ高ゲイン時のハンチング防止、省スペース化

選定ポイント

・サーボモータ高ゲイン時の振動抑制

商品特長詳細

ディスクを超える高性能　防振ゴム一体形カップリングXGシリーズ: 防振ゴムを一体成型したNBKの防振ゴム一体形カップリング「XGシリーズ」は、“減衰”と“剛性”の最適設計により、サーボモーターの高ゲイン・高応答に対応。高ゲイン時のハンチングを抑え、製定時間を短縮できるカップリング（軸継手）です。

生産性向上のカギ！2分でわかる整定時間短縮のヒミツ

XGシリーズが選ばれる5つの理由

　整定時間短縮

サーボモータの限界ゲイン向上により整定時間を短縮（=生産性向上）できます

　速度ムラ抑制

ミスアライメントにより発生する速度ムラ・トルクムラを抑制します

　振動抑制

減衰比が高く振動を速やかに吸収します

　静音性

アクチュエータ駆動の低騒音化が可能です

　高トルク

ディスクタイプ・スリットタイプに比べ高トルクでの使用が可能です

選定サポート情報

注文例

型番リスト

表示件数

...

型番

XGL-19C-6.35-BT-6.35-BT

XGL-25C-6.35-BT-10-BT

XGL-25C-6.35-BT-11-BT

XGL-25C-6.35-BT-12-BT

軸穴径（加工済） D1

(φ)

その他種類

軸穴径（加工済） D2

(φ)

許容トルク

(N・m)

特徴

外径A

(φ)

全長W

(mm)

許容ミスアラインメント

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

分類

構造

追加工

キー溝

RoHS?

最小発注数量

3	-	5	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
3	-	3	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
3	-	4	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
3	-	6	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	4	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	5	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	6	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	5	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
5	-	6	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6	-	6	1.1	高トルク / バックラッシ0 / 振動吸収	15	30	-	3.3×10^-7	0.15	±0.2	42000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	5	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
4	-	4	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	6	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	6.35	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	7	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
4	-	8	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	5	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
5	-	6	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
5	-	7	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
5	-	8	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
5	-	6.35	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6	-	6	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6	-	6.35	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6	-	8	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6	-	7	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6.35	-	8	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6.35	-	6.35	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6.35	-	7	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	7	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	8	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
8	-	8	2.1	高トルク / バックラッシ0 / 振動吸収	19	34	-	9.7×10^-7	0.15	±0.2	33000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
5	-	8	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
5	-	5	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	6	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	7	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	9	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	10	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	11	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
5	-	12	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6	-	8	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6	-	10	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6	-	6	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6	-	7	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6	-	11	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6	-	12	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6.35	-	8	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
6.35	-	7	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6.35	-	9	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6.35	-	10	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6.35	-	11	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
6.35	-	12	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	7	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	8	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	9	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	10	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	11	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
7	-	12	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	追加工軸穴	なし	10	1個
8	-	8	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
8	-	10	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個
8	-	11	4	高トルク / バックラッシ0 / 振動吸収	25	42	-	3.5×10^-6	0.15	±0.2	25000	-	ダブルクランプタイプ	標準軸穴	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,831円 ( 5,314円 )	4日目
7,984円 ( 8,782円 )	3日目
7,984円 ( 8,782円 )	3日目
7,984円 ( 8,782円 )	3日目
7,984円 ( 8,782円 )	3日目
7,984円 ( 8,782円 )	3日目
7,984円 ( 8,782円 )	3日目
5,290円 ( 5,819円 )	4日目
5,290円 ( 5,819円 )	4日目
7,649円 ( 8,414円 )	3日目
4,487円 ( 4,936円 )	4日目
7,479円 ( 8,227円 )	3日目
7,479円 ( 8,227円 )	3日目
7,479円 ( 8,227円 )	3日目
7,479円 ( 8,227円 )	3日目
7,807円 ( 8,588円 )	3日目
4,768円 ( 5,245円 )	4日目
4,571円 ( 5,028円 )	4日目
4,487円 ( 4,936円 )	4日目
4,571円 ( 5,028円 )	4日目
7,479円 ( 8,227円 )	3日目
4,487円 ( 4,936円 )	4日目
4,487円 ( 4,936円 )	4日目
4,768円 ( 5,245円 )	4日目
7,479円 ( 8,227円 )	3日目
4,487円 ( 4,936円 )	4日目
7,479円 ( 8,227円 )	3日目
7,479円 ( 8,227円 )	3日目
7,479円 ( 8,227円 )	3日目
7,479円 ( 8,227円 )	3日目
4,768円 ( 5,245円 )	4日目
4,897円 ( 5,387円 )	4日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
8,231円 ( 9,054円 )	3日目
4,897円 ( 5,387円 )	4日目
5,078円 ( 5,586円 )	4日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
4,897円 ( 5,387円 )	4日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
7,886円 ( 8,675円 )	3日目
5,056円 ( 5,562円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目

...

基本情報

基本情報

高減衰能ゴムタイプのフレキシブルカップリング。
【特長】
・振動吸収性・高ゲイン対応・高トルク・バックラッシュ0。
・両側のハブを高減衰能ゴムで結合した、完全一体構造のフレキシブルカップリング。
・高応答性能の制御モータに適し、高精度の位置決めおよび整定時間の短縮が可能。
・ステッピングモータ駆動時の速度ムラ抑制に効果あり。
・位置決め時の残留振動を抑制し、生産性向上・品質向上に貢献。
・標準タイプ：XGT-C、ロングタイプ：XGL-C、ショートタイプ：XGS-Cを標準化。
・低コストタイプのシングルクランプ：XGT-CS、セットスクリュータイプ：XGTも標準化。
【用途】
・アクチュエータ／表面実装機／精密XYステージ／インデックステーブルなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

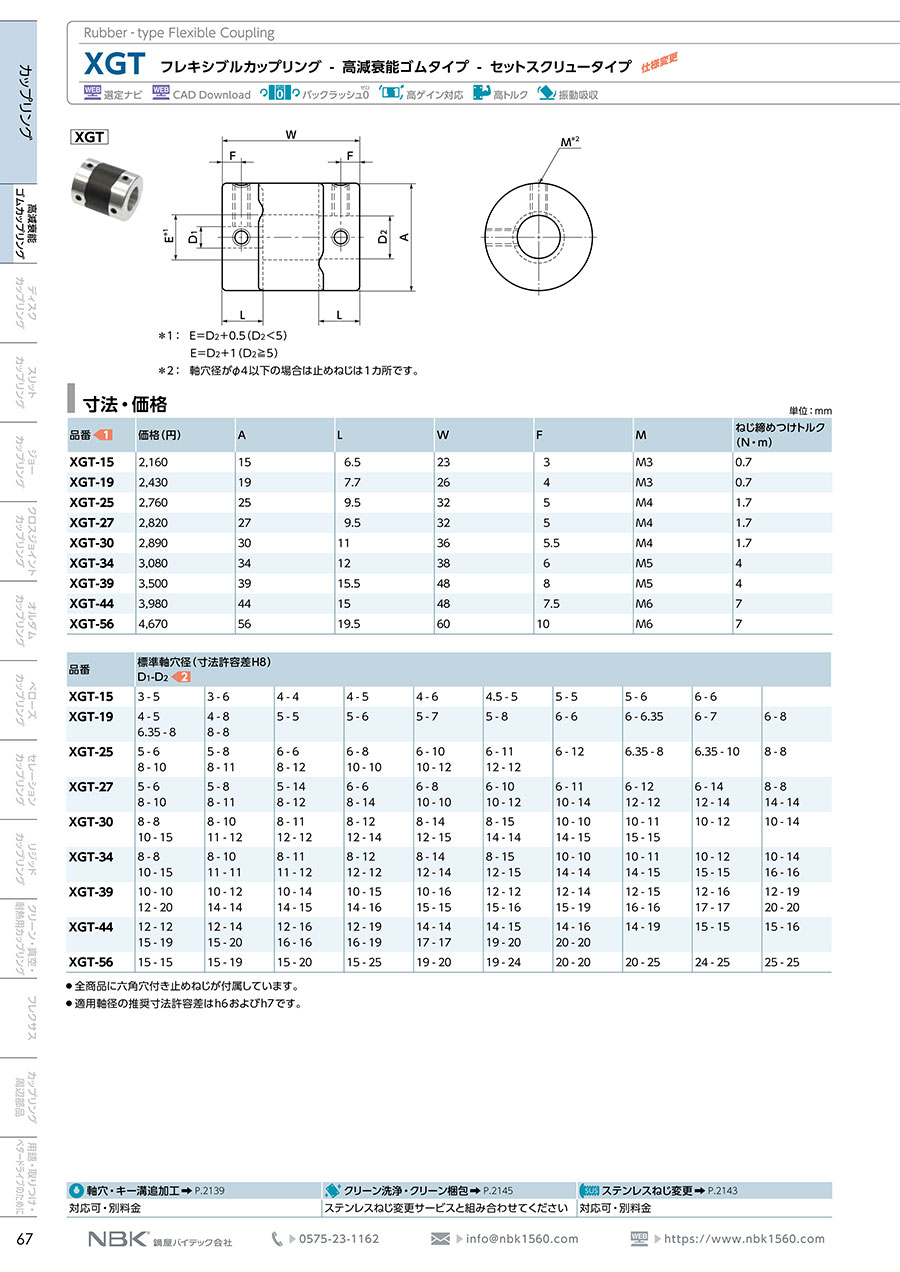

XGT-CSはP69、XGT-CはP71、XGS-CSはP77、XGS-CはP79に記載されています。

商品担当おすすめ

ミスミ
カップリング　デイスク形クランピングタイプ／サーボモータ対応
ディスクタイプのフレキシブルカップリング。ステンレスディスクが偏心・偏角・エンドプレイを許容。
鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ
NBKバイテック製類似品カップリング。ディスク型、サーボモータ対応、クランプ締結タイプ。ねじり剛性が大きく、高速・高精度位置決めに最適。
酒井製作所
精密軸継手-板ばね式 LAD-Cシリーズ
自在性に優れ、ダブルボルトクランプ仕様とノン・バックラッシ構造の相乗効果により高精度な回転伝達が可能です

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XGT／XGL／XGS フレキシブルカップリング高減衰能ゴムタイプのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

開発試作品

満足度：4.02022/06/22

この商品は社内で開発の試作品の一部に使用しました。この商品を選んだのは、その性能から自社の開発品に適合するように思えたか...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

高応答を求められる場合におすすめしています。また，静音性効果もございますので，光学・医療へのご使用にも適しています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XGT／XGL／XGS フレキシブルカップリング高減衰能ゴムタイプ	カップリング防振ゴムタイプ	ステップフレックス STF	XGT2-C／XGL2-C／XGS2-C フレキシブルカップリング高減衰能ゴムタイプ	ラブフレックスカップリング RF型	無電源スクラップ搬送コンベア　-picsyコンベア-
メーカー	鍋屋バイテック	ミスミ	三木プーリ	鍋屋バイテック	ニッタ化工品	ミスミ
通常価格	2,497円-	-	4,008円 -	4,638円 -	6,680円 -	-
通常出荷日	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	8日目〜
用途	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ対応 / ステッピングモータ	サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	-	-
種類	防振ゴムタイプ	防振ゴムタイプ	防振ゴムタイプ	防振ゴムタイプ	-	-
本体材質	A2017	アルミニウム	アルミニウム	A2017	-	-
許容偏角(deg)	1.5	1.5	1.5	1.5	-	-
緩衝部材質	HNBR	-	二トリルゴム	FKM	-	-
