鍋屋バイテック

XUT-C フレキシブルカップリングクロスジョイントタイプ

Name: XUT-C フレキシブルカップリング クロスジョイントタイプ
Brand: 鍋屋バイテック
SKU: 221000193053
Rating: 4 (1 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 5,997円～15,492円

税込単価: 6,597円～17,041円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MWS／MWSS フレキシブルカップリングスリットタイプ

通常価格(税別)： 1,697円 (税込価格：1,867円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MST／MSTS フレキシブルカップリングスリットタイプ

4.5

通常価格(税別)： 2,296円 (税込価格：2,526円)

通常出荷日：在庫品1日目

【特長】・高ねじり剛性、偏心反力小、バックラッシュ極小です。・クロスジョイント...

詳細情報を確認する

種類
スリットタイプ
用途
サーボモータ / ステッピングモータ
その他種類
クロスジョイントタイプ
本体材質
A2017
許容偏心 (mm)
0.2
許容ミスアラインメント
偏角 / 偏心
許容偏角 (deg)
1
特性
高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体
タイプ
クランピングタイプ
構造
クランピングタイプ

未確定：候補が644型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

商品記号	XUT-C
ハブ	A2017
スペーサ	SUS304
ピン	SUJ2
ブシュ	ポリイミド
六角穴付きボルト	SCM435 四三酸化鉄皮膜(黒)

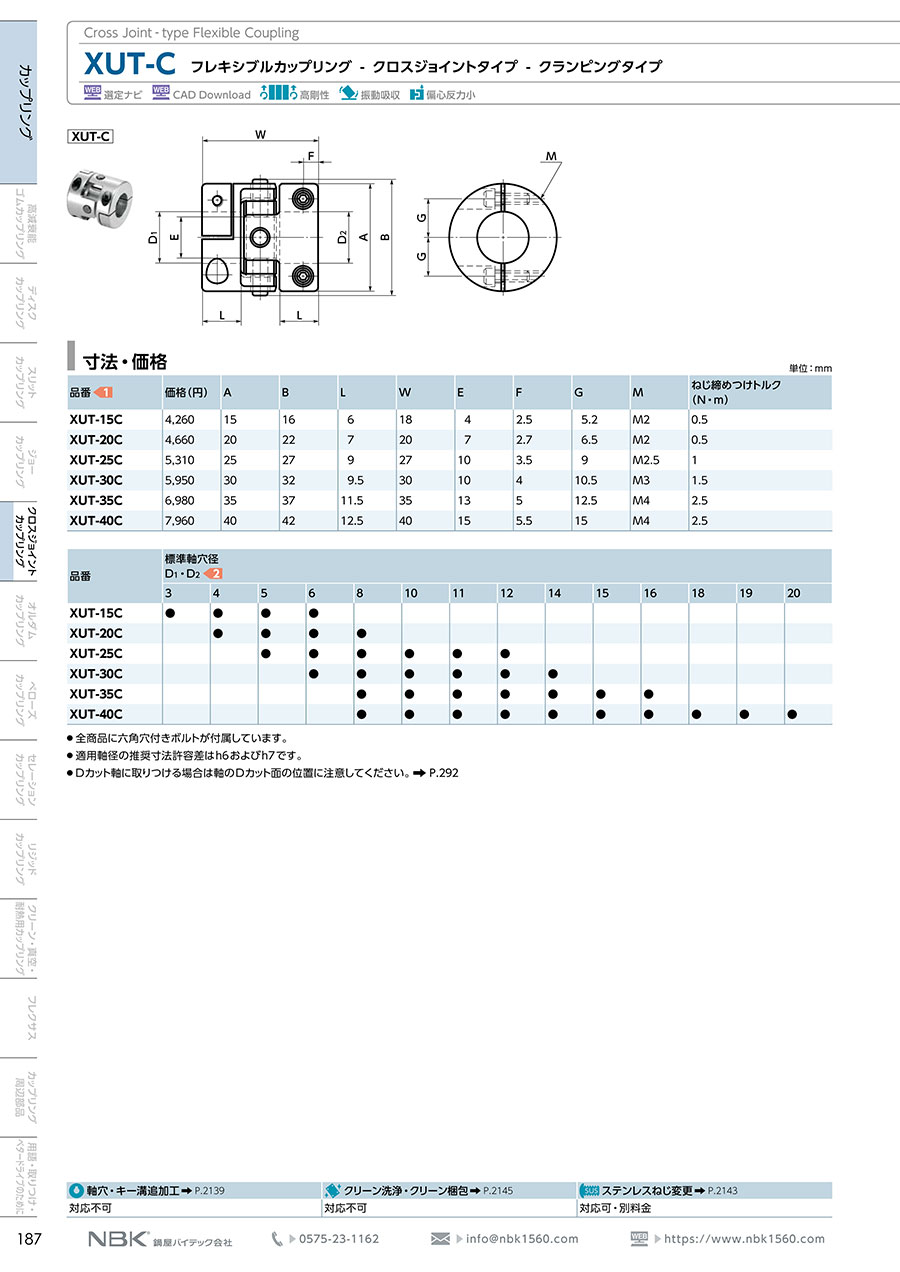

規格表

寸法

単位：mm

型番	A	B	L	W	E	F	G	M	ねじ締めつけトルク（N・m）	標準軸穴径 D1-D2
XUT-15C	15	16	6	18	4	2.5	5.2	M2	0.5	3-3
XUT-20C	20	22	7	20	7	2.7	6.5	M2	0.5	4-4
XUT-25C	25	27	9	27	10	3.5	9	M2.5	1	5-5
XUT-30C	30	32	9.5	30	10	4	10.5	M3	1.5	6-6
XUT-35C	35	37	11.5	35	13	5	12.5	M4	2.5	8-8
XUT-40C	40	42	12.5	40	15	5.5	15	M4	2.5	8-8

型番	標準軸穴径 D1・D2
型番	3	4	5	6	8	10	11	12	14	15	16	18	19	20
XUT-15C	●	●	●	●	-	-	-	-	-	-	-	-	-	-
XUT-20C	-	●	●	●	●	-	-	-	-	-	-	-	-	-
XUT-25C	-	-	●	●	●	●	●	●	-	-	-	-	-	-
XUT-30C	-	-	-	●	●	●	●	●	●	-	-	-	-	-
XUT-35C	-	-	-	-	●	●	●	●	●	●	●	-	-	-
XUT-40C	-	-	-	-	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
Dカット軸に取りつける場合は軸のDカット面の位置に注意してください。

性能

型番	最大軸穴径 (mm)	常用トルク (N・m)^＊1	最高回転数 (min^-1)	慣性モーメント (kg・m²)^＊2	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	質量 (g)^＊2
XUT-15C	6	0.3	42,000	2.3×10^-7	200	0.2	1	8
XUT-20C	8	0.6	31,000	8.1×10^-7	400	0.2	1	16
XUT-25C	12	1.2	25,000	2.7×10^-6	900	0.2	1	33
XUT-30C	14	2.4	21,000	6.2×10^-6	1,300	0.2	1	53
XUT-35C	16	4	18,000	1.3×10^-5	2,200	0.2	1	81
XUT-40C	20	6	15,000	2.6×10^-5	2,300	0.2	1	120

※1：負荷変動による常用トルクの補正は必要ない。
※2：最大軸穴径での値。

選定サポート情報

注文例

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

追加工

キー溝

RoHS?

最小発注数量

3	3	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
3	4	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
3	5	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
3	6	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
4	4	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
4	5	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
4	6	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
5	5	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
5	6	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
6	6	～1.00	15	0.3	18	2.3×10^-7	30,001～	42000	標準軸穴	なし	10	1個
4	4	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
4	5	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
4	6	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
4	7	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	追加工軸穴	なし	10	1個
4	8	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
5	5	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
5	6	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
5	7	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	追加工軸穴	なし	10	1個
5	8	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
6	6	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
6	7	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	追加工軸穴	なし	10	1個
6	8	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
7	7	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	追加工軸穴	なし	10	1個
7	8	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	追加工軸穴	なし	10	1個
8	8	～1.00	20	0.6	20	8.1×10^-7	30,001～	31000	標準軸穴	なし	10	1個
5	5	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
5	6	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
5	7	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
5	8	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
5	9	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
5	10	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
5	11	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
5	12	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	6	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	7	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
6	8	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	9	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
6	10	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	11	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	12	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
7	7	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	8	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	9	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	10	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	11	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	12	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
8	8	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
8	9	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
8	10	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
8	11	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
8	12	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
9	9	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
9	10	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
9	10	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	D2穴	10	1個
9	11	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
9	11	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	D2穴	10	1個
9	12	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
9	12	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	D2穴	10	1個
9	9	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	D1穴	10	1個
9	9	1.01～3.00	25	1.2	27	2.7×10^-6	10,001～30,000	25000	追加工軸穴	両側	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,019円 ( 6,621円 )	4日目
5,997円 ( 6,597円 )	4日目
6,019円 ( 6,621円 )	4日目
5,997円 ( 6,597円 )	4日目
5,997円 ( 6,597円 )	4日目
5,997円 ( 6,597円 )	4日目
5,997円 ( 6,597円 )	4日目
5,997円 ( 6,597円 )	4日目
5,997円 ( 6,597円 )	4日目
5,997円 ( 6,597円 )	4日目
6,597円 ( 7,257円 )	4日目
6,597円 ( 7,257円 )	4日目
6,597円 ( 7,257円 )	4日目
7,455円 ( 8,201円 )	6日目
6,597円 ( 7,257円 )	4日目
7,194円 ( 7,913円 )	4日目
6,892円 ( 7,581円 )	4日目
7,455円 ( 8,201円 )	9日目
6,597円 ( 7,257円 )	4日目
6,892円 ( 7,581円 )	4日目
7,455円 ( 8,201円 )	6日目
6,597円 ( 7,257円 )	4日目
9,171円 ( 10,088円 )	6日目
7,455円 ( 8,201円 )	9日目
6,597円 ( 7,257円 )	4日目
7,857円 ( 8,643円 )	4日目
7,497円 ( 8,247円 )	4日目
8,259円 ( 9,085円 )	9日目
7,497円 ( 8,247円 )	4日目
8,259円 ( 9,085円 )	9日目
7,497円 ( 8,247円 )	4日目
7,497円 ( 8,247円 )	4日目
7,497円 ( 8,247円 )	4日目
7,497円 ( 8,247円 )	4日目
8,259円 ( 9,085円 )	9日目
7,497円 ( 8,247円 )	4日目
8,259円 ( 9,085円 )	10日目
7,497円 ( 8,247円 )	4日目
7,497円 ( 8,247円 )	4日目
7,497円 ( 8,247円 )	4日目
9,974円 ( 10,971円 )	9日目
8,259円 ( 9,085円 )	9日目
9,974円 ( 10,971円 )	9日目
8,259円 ( 9,085円 )	8日目
8,259円 ( 9,085円 )	9日目
8,259円 ( 9,085円 )	9日目
7,497円 ( 8,247円 )	4日目
8,259円 ( 9,085円 )	9日目
7,497円 ( 8,247円 )	4日目
7,497円 ( 8,247円 )	4日目
7,497円 ( 8,247円 )	4日目
9,974円 ( 10,971円 )	9日目
8,259円 ( 9,085円 )	9日目
9,116円 ( 10,028円 )	9日目
8,259円 ( 9,085円 )	9日目
9,116円 ( 10,028円 )	9日目
8,259円 ( 9,085円 )	9日目
9,116円 ( 10,028円 )	9日目
10,833円 ( 11,916円 )	9日目
11,691円 ( 12,860円 )	10日目

...

基本情報

基本情報

【特長】
・高ねじり剛性、偏心反力小、バックラッシュ極小です。
・クロスジョイントタイプのフレキシブルカップリングです。
・ハブに内蔵されたブシュとスペーサのピンがスリップすることにより、偏心・偏角を許容します。
・ピンとブシュの高精度のはめ合いにより、バックラッシュは極小です。
・ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。
【用途】
・アクチュエータ／XYステージ／インデックステーブルなどに。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　オルダム形クランビングタイプ/セットスクリュータイプ
オルダムタイプのフレキシブルカップリング。偏心・偏角の許容が可能
ミスミ
カップリング　ベローズ形セットスクリュータイプ/クランピングタイプ
ベローズタイプのミスミブランド、フレキシブルカップリング。
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XUT-C フレキシブルカップリングクロスジョイントタイプのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ステッピングモーターと回転軸の連結

満足度：4.02019/07/18

軸サイズ、軸間距離、カップリングサイズを満たすものがちょうどこれしかなかったので使いました。問題なくトルクは伝達できます...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

ミスアライメント発生時の軸荷重を抑えたい場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。
