MOP クリーン・真空・耐熱対応カップリングオルダムタイプ（PEEK）

カタログ |

通常単価(税別): 4,798円～15,832円

税込単価: 5,278円～17,415円

通常出荷日：3日目～5日目

耐熱・耐薬品性にすぐれた、クリーン仕様のフレキシブルカップリングです。【特長】・オルダムタイプのフレキ...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が83型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外観

オルダムタイプのフレキシブルカップリング。
スペーサにPEEKを採用し、耐熱・耐薬品性にすぐれており、アウトガスが極微量。
ハブとスペーサがスリップすることにより、偏心・偏角を許容。
ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減。
クリーン洗浄・クリーン梱包済み。FPD製造装置・半導体製造装置など、耐熱・耐薬品性が必要な環境やクリーンルームで使用可能。

材質（ハブ）A2017 （スペーサ）PEEK（ポリエーテルエーテルケトン）（六角穴付きボルト）SUSXM7
使用可能温度 -20〜+120℃

偏心反力

ハブとスペーサの初期スリップ荷重値。
なじみ運転後にスリップ荷重は小さくなり、ミスアライメントにより発生する軸荷重が低下し、軸受などへの負荷が軽減。

温度による静的ねじりばね定数の変化

20℃における静的ねじりばね定数を100％とした場合の値。
MOPは温度によるねじり剛性の変化が少なく、応答性の変化は極小。
ただし、高温下での使用にあたっては熱膨張に伴う軸の伸びやたわみによるミスアライメントに注意。

スペーサの突起構造

スペーサの外観
スペーサの突起構造が大きな偏角を無理なく許容し、軸への負担を軽減。

スペーサに突起がないオルダムタイプカップリングでは、スペーサとハブが径付近で干渉するため、許容偏角が小さく（1〜1.5°）、軸に曲げモーメントが発生。

スペーサに突起のあるオルダムカップリングは、突起が支点となり、容易に偏角を許容。曲げモーメントが発生せず、許容偏角が大きく（2°）、軸への負担を軽減。

カップリングの性能

品番	最大軸穴径 (mm)	常用トルク^＊1 (N・m)	最大トルク^＊1 (N・m)	最高回転数 (min^-1)	慣性モーメント^*2 (kg・m²)	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	質量^＊2 (g)
MOP-20C	8	0.7	1.4	31000	7.4×10^-7	93	1.3	2	13
MOP-25C	10	1.2	2.4	25000	2.2×10^-6	140	1.5	2	24
MOP-32C	14	2.8	5.6	19000	7.3×10^-6	350	2	2	48

*1 負荷変動による常用トルク・最大トルクの補正は不要
*2 最大軸穴径での値。

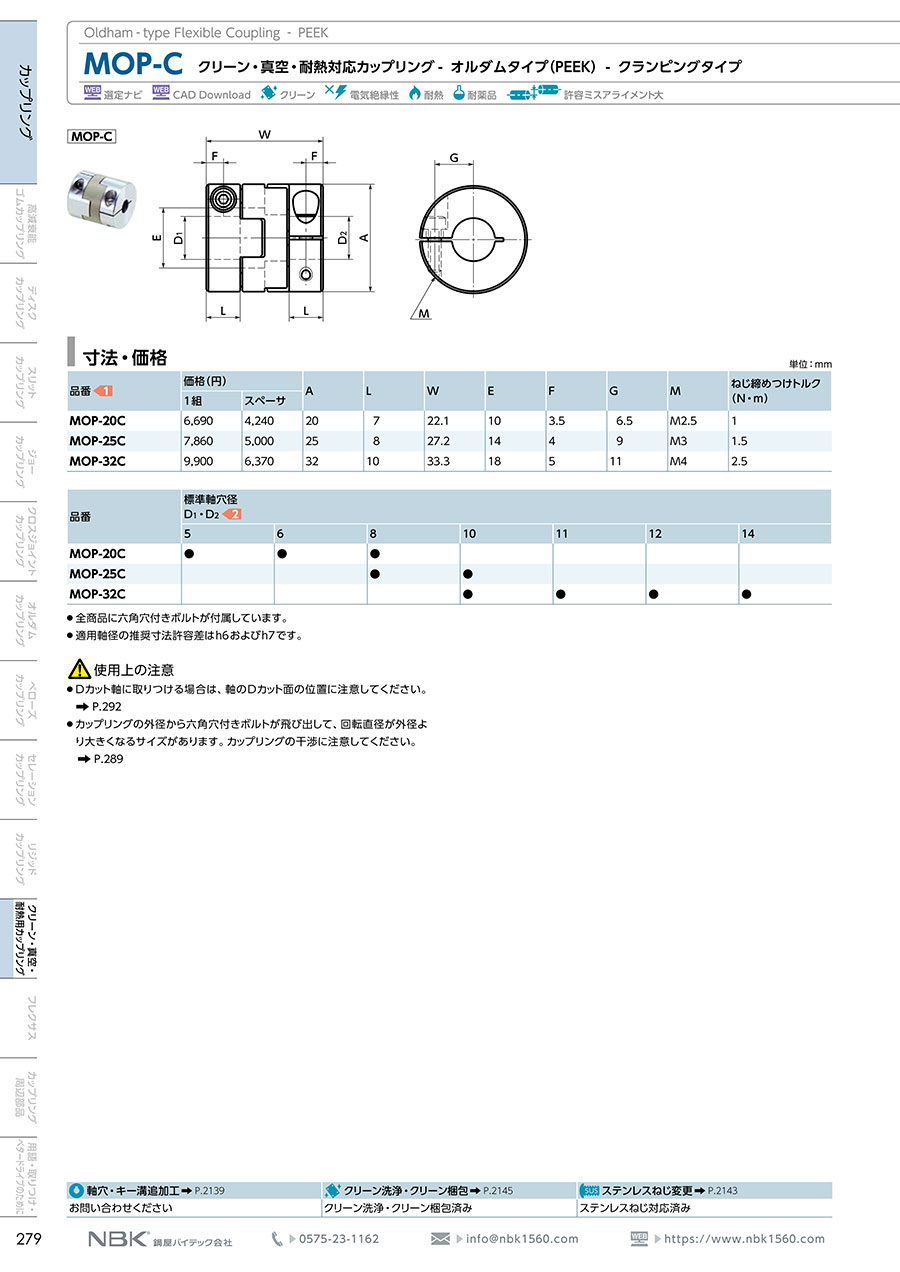

カップリングの寸法

カップリングの寸法図

品番	A	L	W	E	F	G	M	ねじ締めつけトルク (N・m)
MOP-20C	20	7	22.1	10	3.5	6.5	M2.5	1
MOP-25C	25	8	27.2	14	4	9	M3	1.5
MOP-32C	32	10	33.3	18	5	11	M4	2.5

単位 mm

品番	標準軸穴径D₁・D₂
品番	5	6	8	10	11	12	14
MOP-20C	●	●	●
MOP-25C			●	●
MOP-32C				●	●	●	●

単位 mm
適用軸径の推奨寸法許容差はh6およびh7。

型番リスト

表示件数

型番

MOP-25C-9-BT-KT-9-BT-KT

MOP-25C-9-BT-KT-10

MOP-25C-9-BT-KT-10-KT

MOP-32C-10-KT-13-BT-KT

MOP-32C-11-KT-13-BT-KT

種類

用途

軸穴径（加工済） D1

(φ)

常用トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク範囲

(N・m)

外径

(φ)

慣性モーメント

(kg・m2)

全長

(mm)

許容偏心

(mm)

本体材質

許容偏角

(deg)

許容ミスアラインメント

最高回転数範囲

(r/min)

緩衝部材質

使用温度範囲

(℃)

最高回転数

(r/min)

許容偏心範囲

(mm)

構造

追加工

キー溝

RoHS?

最小発注数量

[メンテナンス品] スペーサ	-	-	-	-	-	20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
本体	標準 / ステッピングモータ	5	0.7	5	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	5	0.7	6	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	5	0.7	7	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	5	0.7	8	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	6	0.7	6	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	6	0.7	7	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	6	0.7	8	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	7	0.7	7	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	7	0.7	8	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	8	0.7	8	～1.00	-	7.4×10^-7	22.1	1.3	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	31000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
[メンテナンス品] スペーサ	-	-	-	-	-	25	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
本体	標準 / ステッピングモータ	8	1.2	8	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	8	1.2	9	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	8	1.2	9	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	8	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	8	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	標準軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	9	1.2	9	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	9	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	9	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	9	1.2	9	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	9	1.2	9	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	両側	10	1個
本体	標準 / ステッピングモータ	9	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	9	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	追加工軸穴	両側	10	1個
本体	標準 / ステッピングモータ	10	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	10	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	標準軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	10	1.2	10	1.01～3.00	-	2.2×10^-6	27.2	1.5	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	25000	1.1～3.0	クランピングタイプ	標準軸穴	両側	10	1個
[メンテナンス品] スペーサ	-	-	-	-	-	32	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
本体	標準 / ステッピングモータ	10	2.8	10	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	10	2.8	11	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	10	2.8	11	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	10	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	10	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	14	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	10	2.8	14	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	10	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	10	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	両側	10	1個
本体	標準 / ステッピングモータ	10	2.8	11	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	11	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	両側	10	1個
本体	標準 / ステッピングモータ	10	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	両側	10	1個
本体	標準 / ステッピングモータ	10	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	両側	10	1個
本体	標準 / ステッピングモータ	10	2.8	14	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	10	2.8	14	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	両側	10	1個
本体	標準 / ステッピングモータ	11	2.8	11	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	11	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	11	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	11	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	なし	10	1個
本体	標準 / ステッピングモータ	11	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	11	2.8	14	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	なし	10	1個
本体	標準 / ステッピングモータ	11	2.8	14	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D2穴	10	1個
本体	標準 / ステッピングモータ	11	2.8	11	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	11	2.8	11	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	両側	10	1個
本体	標準 / ステッピングモータ	11	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	11	2.8	12	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	標準軸穴	両側	10	1個
本体	標準 / ステッピングモータ	11	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	D1穴	10	1個
本体	標準 / ステッピングモータ	11	2.8	13	1.01～3.00	-	7.3×10^-6	33.3	2	[アルミニウム] A2017	2	偏角 / 偏心	10,001～78,000	PEEK	-20～120	19000	1.1～3.0	クランピングタイプ	追加工軸穴	両側	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,798円 ( 5,278円 )	5日目
7,897円 ( 8,687円 )	4日目
7,897円 ( 8,687円 )	4日目
8,915円 ( 9,807円 )	4日目
7,897円 ( 8,687円 )	4日目
7,897円 ( 8,687円 )	4日目
8,915円 ( 9,807円 )	4日目
8,264円 ( 9,090円 )	3日目
10,630円 ( 11,693円 )	4日目
8,915円 ( 9,807円 )	4日目
7,940円 ( 8,734円 )	4日目
5,663円 ( 6,229円 )	5日目
9,740円 ( 10,714円 )	4日目
10,182円 ( 11,200円 )	4日目
11,037円 ( 12,141円 )	4日目
8,997円 ( 9,897円 )	4日目
9,326円 ( 10,259円 )	4日目
11,895円 ( 13,085円 )	4日目
10,182円 ( 11,200円 )	4日目
11,037円 ( 12,141円 )	4日目
12,753円 ( 14,028円 )	4日目
13,610円 ( 14,971円 )	4日目
11,037円 ( 12,141円 )	4日目
11,895円 ( 13,085円 )	4日目
8,997円 ( 9,897円 )	4日目
10,195円 ( 11,215円 )	4日目
10,181円 ( 11,199円 )	4日目
7,213円 ( 7,934円 )	5日目
11,210円 ( 12,331円 )	4日目
11,210円 ( 12,331円 )	4日目
11,550円 ( 12,705円 )	4日目
11,210円 ( 12,331円 )	4日目
11,550円 ( 12,705円 )	4日目
12,405円 ( 13,646円 )	4日目
13,262円 ( 14,588円 )	4日目
11,210円 ( 12,331円 )	4日目
11,550円 ( 12,705円 )	4日目
11,550円 ( 12,705円 )	4日目
12,948円 ( 14,243円 )	4日目
11,550円 ( 12,705円 )	4日目
12,405円 ( 13,646円 )	4日目
11,550円 ( 12,705円 )	4日目
12,405円 ( 13,646円 )	4日目
13,262円 ( 14,588円 )	4日目
14,117円 ( 15,529円 )	4日目
11,550円 ( 12,705円 )	4日目
12,405円 ( 13,646円 )	4日目
11,210円 ( 12,331円 )	4日目
11,210円 ( 12,331円 )	4日目
11,550円 ( 12,705円 )	4日目
12,405円 ( 13,646円 )	4日目
13,262円 ( 14,588円 )	4日目
11,210円 ( 12,331円 )	4日目
11,550円 ( 12,705円 )	4日目
11,550円 ( 12,705円 )	4日目
12,405円 ( 13,646円 )	4日目
11,550円 ( 12,705円 )	4日目
12,405円 ( 13,646円 )	4日目
13,262円 ( 14,588円 )	4日目
14,117円 ( 15,529円 )	4日目

基本情報

基本情報

耐熱・耐薬品性にすぐれた、クリーン仕様のフレキシブルカップリングです。
【特長】
・オルダムタイプのフレキシブルカップリングです。
・クリーン洗浄・クリーン梱包済みです。
・FPD製造装置・半導体製造装置など、耐熱・耐薬品性が必要な環境やクリーンルームで使用できます。
・スペーサにPEEKを採用します。
・耐熱・耐薬品性にすぐれており、アウトガスが極微量です。
・ハブとスペーサがスリップすることにより、偏心・偏角を許容します。
・ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。
【用途】
・FPD製造装置／半導体製造装置などに。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
付属クランプボルトのスペアとしてご利用いただけます。
鍋屋バイテック
MOR フレキシブルカップリングオルダムタイプ
鍋屋バイテック製の標準オルダムカップリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MOP クリーン・真空・耐熱対応カップリングオルダムタイプ（PEEK）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

耐熱・耐薬品性・クリーン環境が求められる場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。
