イグス

ドライリンW ダブルレール（無給油）レール単品

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

ドライリンN 薄型リニアガイド（無給油タイプ）NK-01／02-40キャリッジ単品

通常価格(税別)： 2,064円 (税込価格：2,270円)

通常出荷日：9 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

ドライリンT ミニチュアタイプ（無給油）TK-04 組立て品

通常出荷日：9 日目

硬質アルマイト処理アルミニウム製ダブルレール。【特長】・埃、水、化学薬品及び衝...

詳細情報を確認する

スライダー形状
ブロックタイプ
販売形態
単品
種類
単品(レール)

ご注意

キャリッジは付属しておりません。
レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。
【穴ピッチ位置に関して】
レール全長が穴ピッチ寸法以下の場合：穴加工なし、或いはレール中央部に穴1つ加工のどちらのタイプになります。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番構成
（例）WS-10-40-100

WS・・・ドライリンWレール
10・・・レールサイズ
40・・・レール幅
100・・・レール長さ

規格表

型番		タイプ	重量［kg/mm］	H±0,25 ［mm］	da*-0,1 ［mm］	di	L max. ［mm］	a -0,3 ［mm］	b ［mm］
WS-10-40（1）	-	Ο	1	18	10	0	4,000	40	40
WS-10-80（2）	-	Ο	1.5	18	10	0	4,000	74	74
WS-16-60（1）	-	Ο	1.96	27	16	8	4,000	54	58
WS-20-80（2）	-	Ο	3.3	36	20	10.2	4,000	74	82

型番	h ［mm］	h1 ［mm］	h2 ［mm］	G1 ［mm］	G2 ［mm］	A1 ［mm］	a1** ［mm］	Q1 ［mm］	Q2 ［mm］
WS-10-40（1）	5.5	5.5	9	30	20	16.5	0	-	-
WS-10-80（2）	5.5	5.5	9	27	17	16.5	40	-	-
WS-16-60（1）	7.5	3.5	14	43	29	25	0	32	28
WS-20-80（2）	9.5	4.5	20	38	21	30	40	37	37

型番	C4 ［mm］	C5 最小［mm］	C5 max. ［mm］	C6 最小［mm］	C6 max. ［mm］	K1部ボルト DIN 912	Iy ［mm⁴］	Iz ［mm⁴］	Wby ［mm³］	Wbz ［mm³］
WS-10-40（1）	120	20	79.5	20	79.5	M6	91,000	5,100	3,600	590
WS-10-80（2）	120	20	79.5	20	79.5	M6	388,000	6,100	9,200	650
WS-16-60（1）	120	20	79.5	20	79.5	M8	367,600	26,100	9,900	1,900
WS-20-80（2）	120	20	79.5	20	79.5	M8	1,080,000	78,700	21,000	4,000

（1）中央に一列の取り付け穴
（2）平行な二列の取り付け穴

型番リスト

表示件数

型番

WS-10-40-[100-4000/1]

WSQ-06-30-[100-3000/1]

レール外寸（サイズ）

(mm)

レール下面の巾a

(mm)

取付面高さＨ

(mm)

ガイド部の形状

レールの長さ

RoHS?

最小発注数量

10	40	18	円形	100 ～ 4000	10	1個
-	-	14	角形	100 ～ 3000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

硬質アルマイト処理アルミニウム製ダブルレール。
【特長】
・埃、水、化学薬品及び衝撃などの外部からの影響にも強い耐性。
・平行レールを2本配置する設計の場合、片側はフローティングベアリングにします。
・取付穴ピッチは、WSQ：60mm、WS：120mm。
【用途】
・イグリデュールJ200（もしくはJ）製ドライリンWリニアガイドキャリッジと組み合わせて使用。
・粉塵環境に強く、無潤滑メンテナンスフリーでの使用が可能。

ご注意

キャリッジは付属しておりません。
レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。
【穴ピッチ位置に関して】
レール全長が穴ピッチ寸法以下の場合：穴加工なし、或いはレール中央部に穴1つ加工のどちらのタイプになります。

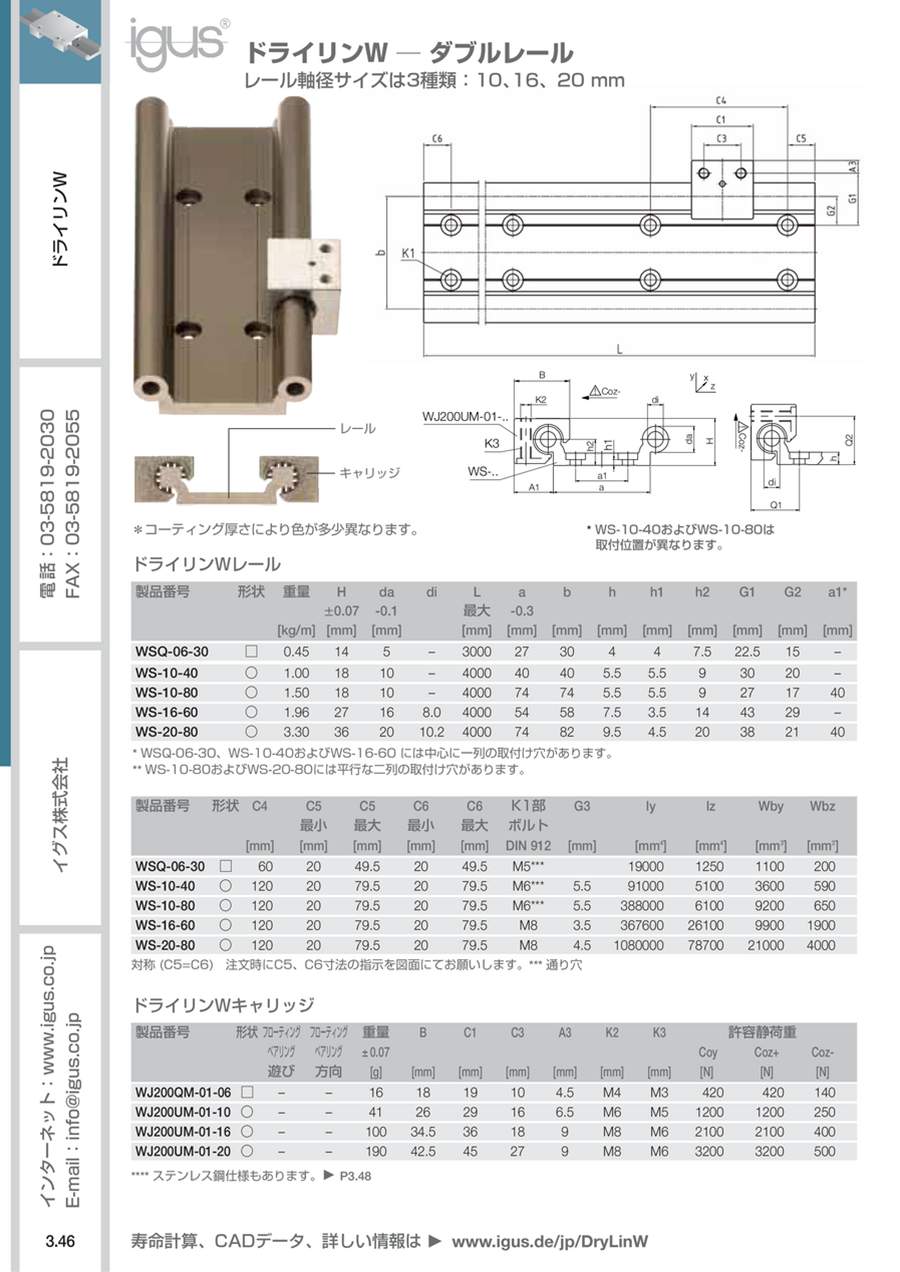

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ドライリンW ダブルレール（無給油）レール単品のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q粉塵環境下で使用可能ですか？

切削紛や砥粒が掛かる環境下でも使用可能です。
