ドライリンW シングルレール角型（無給油タイプ）レール単品
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・硬質アルマイト処理アルミニウム製レール。・「ドライリンW キャリッジ...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- レール軸径は4種類：6、10、16、20mm
- 無給油・無潤滑で、埃、水、化学薬品及び衝撃などの外部からの影響にも強い耐性あり

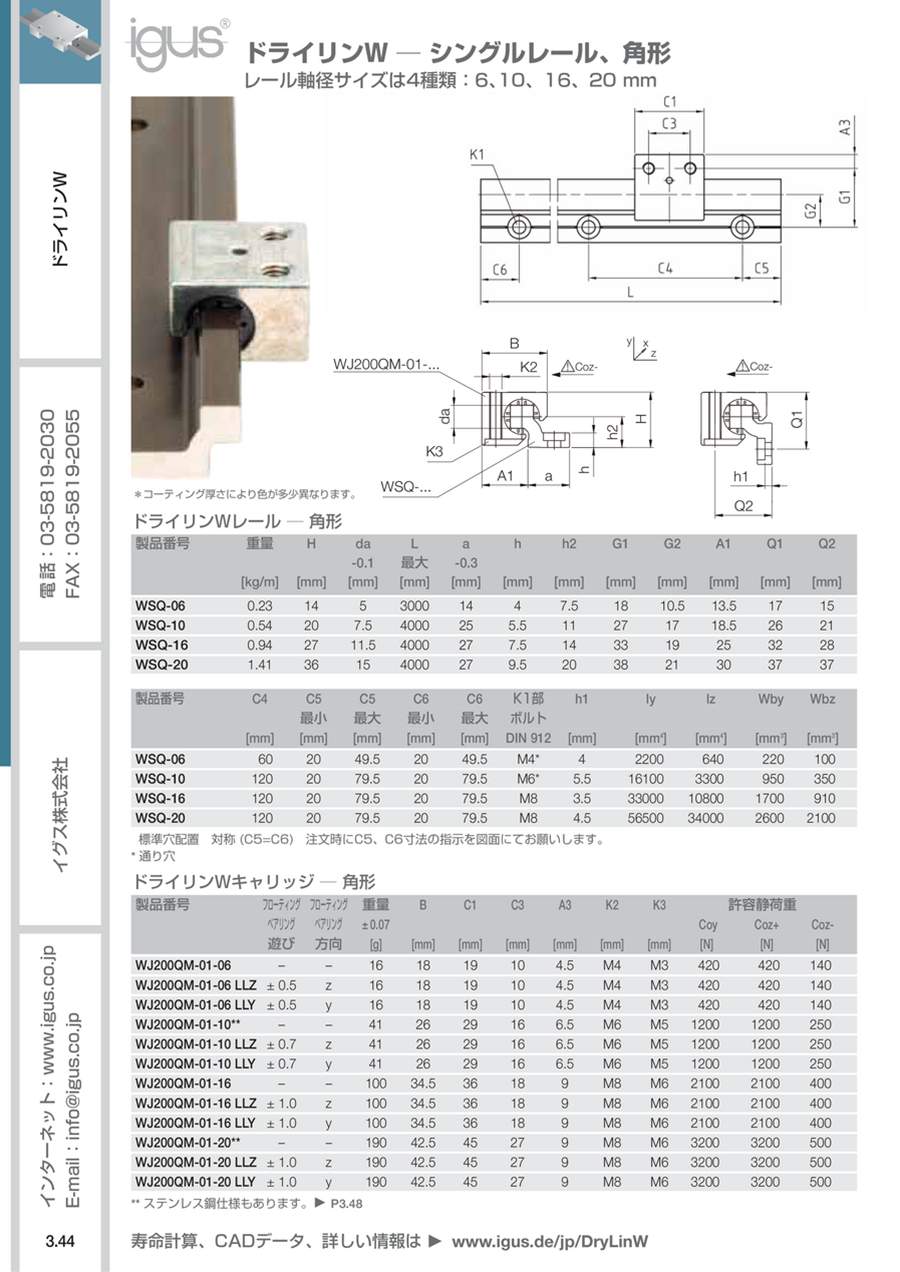

規格表
| 型番 | 重量 ［kg/m］ | H ±0,25 ［mm］ | da -0,1 ［mm］ | L max. ［mm］ | a ［mm］ | h | h1 ［mm］ | h2 ［mm］ | G1 ［mm］ | G2 ［mm］ | A1 ［mm］ | Q1 ［mm］ | Q2 ［mm］ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WSQ-06 (1） | 0.23 | 14 | 5 | 3,000 | 14 | 4 | 4 | 7.5 | 18 | 10.5 | 13.5 | 17 | 15 |
| WSQ-10 (1） | 0.54 | 20 | 7.5 | 4,000 | 25 | 5.5 | 5.5 | 11 | 27 | 17 | 18.5 | 26 | 21 |
| WSQ-16 | 0.94 | 27 | 11.5 | 4,000 | 27 | 7.5 | 3.5 | 14 | 33 | 19 | 25 | 32 | 28 |
| WSQ-20 | 1.41 | 36 | 15 | 4,000 | 27 | 9.5 | 4.5 | 20 | 38 | 21 | 30 | 37 | 37 |
| 型番 | C4 ［mm］ | C5 最小 ［mm］ | C5 max. ［mm］ | C6 最小 ［mm］ | C6 max. ［mm］ | K1部 ボルト DIN 912 | Iy ［mm4］ | Iz ［mm4］ | Wby ［mm3］ | Wbz ［mm3］ |
|---|---|---|---|---|---|---|---|---|---|---|
| WSQ-06 (1） | 60 | 20 | 49.5 | 20 | 49.5 | M4 | 2,200 | 640 | 220 | 100 |
| WSQ-10 (1） | 120 | 20 | 79.5 | 20 | 79.5 | M6 | 16,100 | 3,300 | 950 | 350 |
| WSQ-16 | 120 | 20 | 79.5 | 20 | 79.5 | M8 | 33,000 | 10,800 | 1,700 | 910 |
| WSQ-20 | 120 | 20 | 79.5 | 20 | 79.5 | M8 | 56,500 | 34,000 | 2,600 | 2,100 |
（1）ザグリなし
標準穴位置は対称（C5=C6）
詳細情報
基本情報
【特長】
・硬質アルマイト処理アルミニウム製レール。
・「ドライリンW キャリッジ WJ200QM-01-06／10／16／20」 と組み合わせて使用。
【型式構成】
例）WSQ-10-100
・WSQ ・・・ ドライリンW 角型レール。
・10 ・・・ レールサイズ。
・100 ・・・ レール長さ。
【取付穴ピッチ】
・WSQ-06 ・・・ 60mm。
・WSQ-10／16／20 ・・・ 120mm。
【用途】
・粉塵環境に強く、無潤滑メンテナンスフリーでの使用が可能。
ご注意
- キャリッジは付属しておりません。
レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。
ドライリンW シングルレール角型（無給油タイプ）レール単品のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q粉塵環境下で使用可能ですか？
A
切削紛や砥粒が掛かる環境下でも使用可能です。
