ドライリンT すきま調整タイプ（無給油）TK-01 組立て品

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

ドライリンN 薄型リニアガイド（無給油タイプ）NK-01／02-40キャリッジ単品

通常価格(税別)： 2,064円 (税込価格：2,270円)

通常出荷日：9 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

ドライリンW ダブルレール（無給油）レール単品

通常出荷日：9 日目

ドライリンTリニアガイド用レール「TS-01-15／20／25／30」と「TW...

詳細情報を確認する

スライダー形状
ブロックタイプ
販売形態
セット品
種類
組立て品(レール+キャリッジ)
キャリッジ種類
ブロック形

ご注意

レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

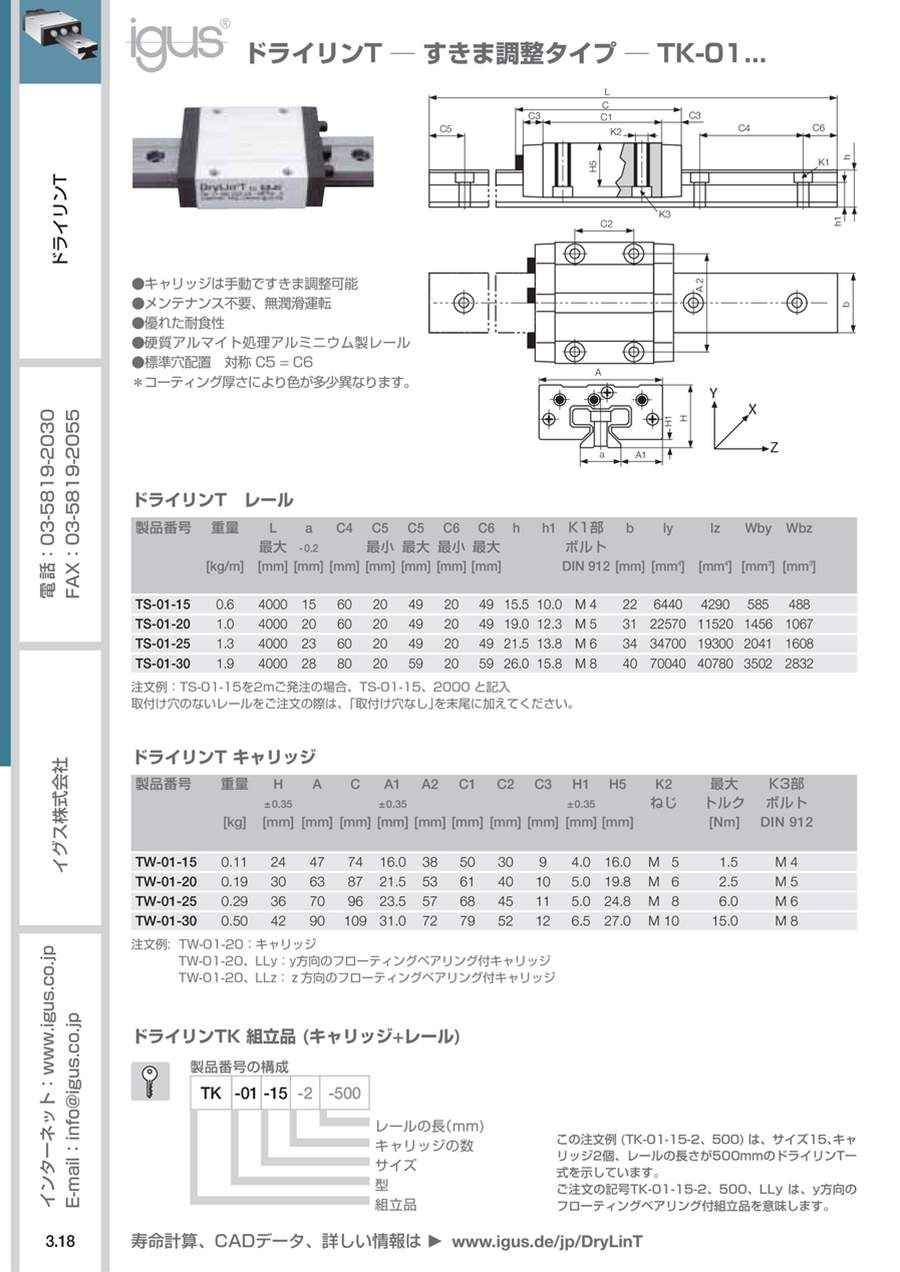

ドライリンT すきま調整タイプ外形図

ドライリンT すきま調整タイプ外観

規格表

ドライリンT レール

製品番号	重量 [kg/m]	L 最大 [mm]	a -0,2 [mm]	C4 [mm]	C5 最小 [mm]	C5 最大 [mm]	C6 最小 [mm]	C6 最大 [mm]	h	h1	K1^*	b [mm]	ly [mm⁴]	lz [mm⁴]	Wby [mm³]	Wbz [mm³]
TS-01-15	0.6	4000	15	60	20	49.5	20	49.5	15.5	10	M4	22	6440	4290	585	488
TS-01-20	1	4000	20	60	20	49.5	20	49.5	19	12.3	M5	31	22570	11520	1456	1067
TS-01-25	1.3	4000	23	60	20	49.5	20	49.5	21.5	13.8	M6	34	34700	19300	2041	1608
TS-01-30	1.9	4000	28	80	20	59.5	20	59.5	26	15.8	M8	40	70040	40780	3502	2832

ドライリンT キャリッジ

製品番号	重量 [kg]	H ±0.07 [mm]	A [mm]	C [mm]	A1 ±0.35 [mm]	A2 [mm]	C1 [mm]	C2 [mm]	C3 [mm]	H1 ±0.35 [mm]	H5 [mm]	K2^**	トルク最大 [Nm]	K3^*
TW-01-15	0.11	24	47	74	16	38	50	30	9	4	16	M5	1.5	M4
TW-01-20	0.19	30	63	87	21.5	53	61	40	10	5	19.8	M6	2.5	M5
TW-01-25	0.29	36	70	96	23.5	57	68	45	11	5	24.8	M8	6	M6
TW-01-30	0.5	42	90	109	31	72	79	52	12	6.5	27	M10	15	M8

商品特長詳細

キャリッジは手動ですきま調整が可能。
無潤滑でメンテナンスフリー。
耐食性。
硬質アルマイト処理アルミニウム製レール。
標準穴位置は対称C5=C6。

型番リスト

表示件数

型番

TK-01-15-[1,2]-[100-4000/1]

TK-01-20-[1,2]-[87-4000/1]

TK-01-25-[1,2]-[96-4000/1]

TK-01-30-[1,2]-[109-4000/1]

取付面高さ

(mm)

キャリッジの数

レールの長さ

RoHS?

最小発注数量

24	1 ～ 2	100 ～ 4000	10	1個
30	1 ～ 2	87 ～ 4000	10	1個
36	1 ～ 2	96 ～ 4000	10	1個
42	1 ～ 2	109 ～ 4000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

ドライリンTリニアガイド用レール「TS-01-15／20／25／30」と「TW-01-15／20／25／30」の組合せ製品。
【特長】
・キャリッジは手動ですきま調整可能。
・メンテナンス不要、無潤滑運転。
・硬質アルマイト処理アルミニウム製レール。
・標準穴配置対称C5=C6。
・埃、水、化学薬品及び衝撃などの外部からの影響にも強い耐性、耐食性にも優れる。
・レール型式：TS-01-15／20／25／30-（）mm、キャリッジ型式：TW-01-15／20／25／30。
・レール取付幅：15～28mm、取付高さ：24～42mm、取付ねじサイズM4～M8。
【用途】
・過酷な環境条件下での使用に便利。

ご注意

レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
