アリ式ステージ ラック＆ピニオン（B05）
- 通常単価(税別)
- 43,000円～44,720円
- 税込単価
- 47,300円～49,192円
通常出荷日：4日目
素早く大きな移動をさせる際に最適なラック&ピニオン式ステージ(XYZ軸)です。【特長】・ラック...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

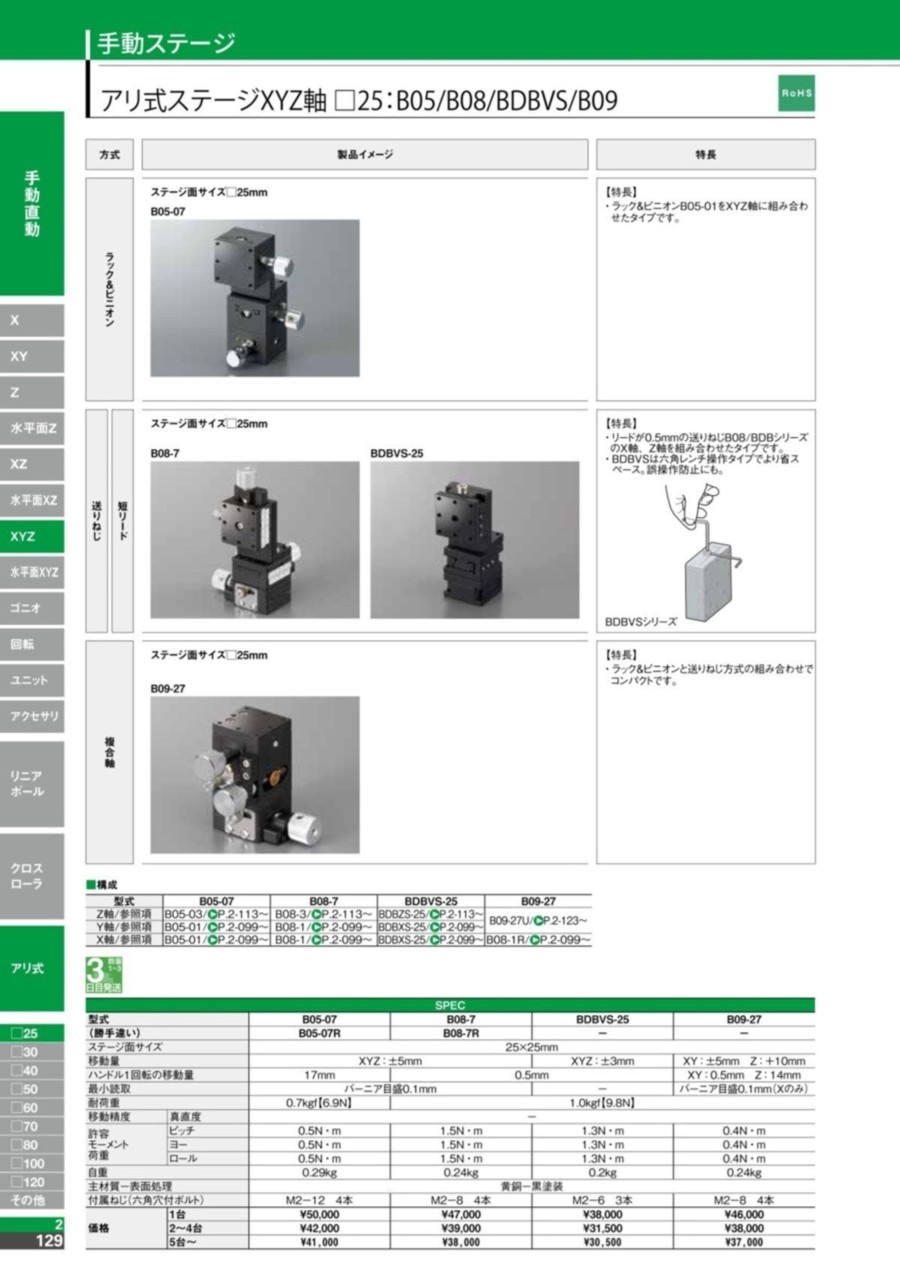

商品情報
外形図
B05-07
B05-7NH
製品仕様
| 型番 | B05-07 | B05-7NH | |
|---|---|---|---|
| （勝手違い） | B05-07R | B05-7NHR | |
| ステージ面サイズ | 25×25mm | 40×40mm | |
| 移動量 | XYZ:±5mm | XYZ:±10mm | |
| ハンドル1回転の移動量 | 17mm | 20mm | |
| 最小読取 | バーニア目盛0.1mm | バーニア目盛0.1mm | |
| 耐荷重 | 0.7kgf【6.9N】 | 1.5kgf【14.7N】 | |
| 移動精度 | 真直度 | - | - |
| 許容モーメント荷重 | ピッチ | 0.5N・m | 2.0N・m |
| ヨー | 0.5N・m | 2.0N・m | |
| ロール | 0.5N・m | 2.0N・m | |
| 自重 | 0.29kg | 0.61kg | |
| 主材質-表面処理 | 黄銅-黒塗装 | アルミ-黒アルマイト処理 | |
| 付属ねじ（六角穴付ボルト） | M2-12 4本 | M4-6 4本 | |
詳細情報
基本情報
素早く大きな移動をさせる際に最適なラック&ピニオン式ステージ(XYZ軸)です。【特長】・ラックレールとピニオンギヤで構成され、ハンドル1回転で大きく移動させることが可能
・簡単な位置合わせ、退避に最適
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
アリ式ステージ ラック＆ピニオン（B05）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qアリ式ステージのモーメント剛性について教えてください。
A
アリ式ステージは摺動面に隙間を設けています。
隙間の大きさには個体差があり、モーメントを与えたときの傾きの差も大きくなるため、
モーメント剛性は規定していません。
モーメントによる傾きがシビアな場合は、モーメント剛性値が規定されている
リニアボールガイドまたはクロスローラガイドをご選定ください。
隙間の大きさには個体差があり、モーメントを与えたときの傾きの差も大きくなるため、
モーメント剛性は規定していません。
モーメントによる傾きがシビアな場合は、モーメント剛性値が規定されている
リニアボールガイドまたはクロスローラガイドをご選定ください。
