アンプ内蔵漏液センサ

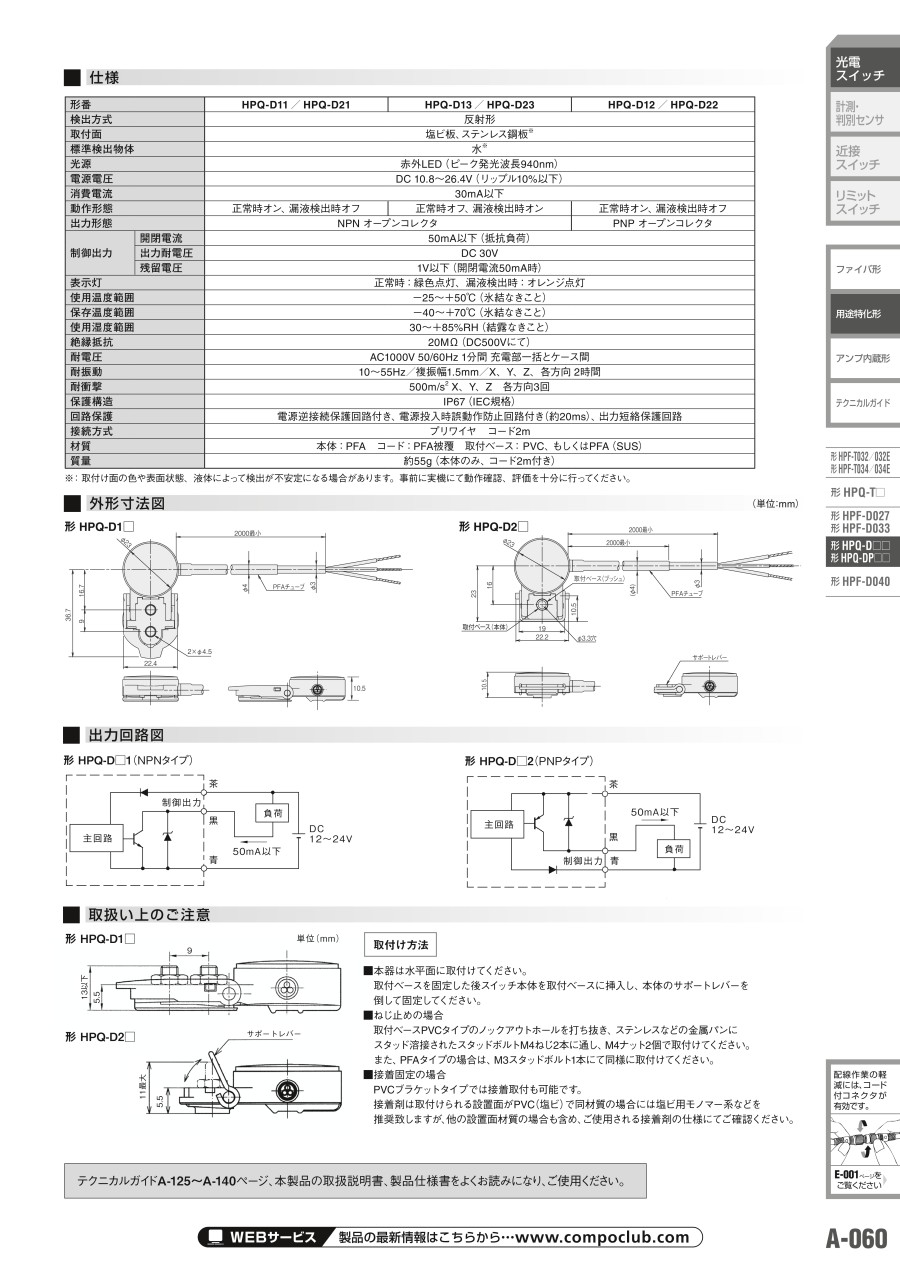

外形図

HPQ-D1□



HPQ-D2□



製品仕様

※：取付け面の色や表面状態、液体によって検出が不安定になる場合がある。事前に実機にて動作確認、評価を十分に行ってください。

規格表

本体

※HPQ-D11/12/21 についてはコード5m（PFAチューブ部2m）タイプもある。
※NOタイプはULには対応していない。

アクセサリ

商品特長詳細

酸・アルカリ系薬液やIPA、純水、フロリナート™、ガルデン™など

※フロリナート™は3M社、ガルデン™はソルベイソレクシス（株）の登録商標。

PFAで本体とケーブルを保護

ケースからの引出し部はPFAチューブを融着し、その中にケーブルを通している。
漏液時の浸水の心配なし。
ブラケットは酸・アルカリ系薬液ではPVC、有機溶剤系ではPFA（一部、SUS）を準備している。

簡単メンテナンス

取付はロック機構付。
漏液検出後の復帰作業も検出面の拭き取りで再立ち上げが迅速に行える。

動作表示灯付き

スイッチの状態を本体側で確認が可能。
正常時（緑LED点灯）、異常時（赤LED点灯）

輸出装置にも安心

CEマーキング、UL、Sマーク対応。
豊富な出力形態、タイプをご用意。
・NO／NC出力　・NPN／ PNP出力

注意・禁止事項



■本器は水平面に取付けてください。

• 取付ベースを固定した後スイッチ本体を取付ベースに挿入し、本体のサポートレバーを倒して固定してください。

■ねじ止めの場合

• 取付ベースPVCタイプのノックアウトホールを打ち抜き、ステンレスなどの金属パンにスタッド溶接されたスタッドボルトM4ねじ2本に通し、M4ナット2個で取付けてください。
  また、PFAタイプの場合は、M3スタッドボルト1本にて同様に取付けてください。

■接着固定の場合

• PVCブラケットタイプでは接着取付も可能。
• 接着剤は取付けられる設置面がPVC（塩ビ）で同材質の場合には塩ビ用モノマー系などを推奨致しますが、他の設置面材質の場合も含め、ご使用される接着剤の仕様にてご確認ください。
