コガネイ

制御機器クイックエキゾースト弁QE、SQEシリーズ

Name: 制御機器クイックエキゾースト弁QE、SQEシリーズ
Brand: コガネイ
SKU: 221000188091
Rating: 4.5 (2 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 2,614円～6,351円

税込単価: 2,875円～6,986円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コガネイ

制御機器シャトル弁Sシリーズ

通常価格(税別)： 4,783円 (税込価格：5,261円)

通常出荷日：在庫品1日目

全空気圧制御や配管内排気に便利な急速排気弁。【特長】・急速に排気する用途だが、...

詳細情報を確認する

種類
急速排気弁
排気側ポート種類 R
めねじ
入力側ポート種類 P(P1)
めねじ
出力側ポート種類 A
めねじ

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SQE

SQE1・SQE2

QE2・QE3

QE4・QE5

製品仕様

材質

SQE	本体黄銅（ニッケルめっき）ダイヤフラム合成ゴム
SQE1・SQE2	本体亜鉛ダイキャストダイヤフラム合成ゴム（ウレタン）開口フタアルミ合金（アルマイト） Oリング合成ゴム
QE2・QE3	本体アルミ合金ダイヤフラム合成ゴム（ウレタン）開口フタアルミ合金 Oリング合成ゴム
QE4・QE5	本体アルミ合金ダイヤフラム合成ゴム（ウレタン）開口フタアルミ合金 Oリング合成ゴム

製品仕様

項目		型番
項目		SQE	SQE1	SQE2	QE2	QE3	QE4	QE5
配管接続口径	P,A	M5×0.8	Rc1/8	Rc1/4	Rc1/4	Rc3/8	Rc1/2	Rc3/4
配管接続口径	R	M5×0.8	Rc1/4		Rc3/8		Rc3/4
有効断面積mm²	P→A	2.5	21	30	50	60	120	140
有効断面積mm²	A→R	2.5	28	37	50	60	140	160
流量係数Cv値	P→A	0.12	0.91	1.32	2.5	2.8	5.8	6.8
流量係数Cv値	A→R	0.12	1.23	1.66	2.5	2.8	6.8	7.8
使用流体		空気
使用圧力範囲MPa		0.03～0.9	0.07～0.9
保証耐圧力MPa		1.35
使用温度範囲（雰囲気および使用流体）℃		5～60
最高作動頻度Hz		10
給油		不要
質量g		10	80		120		430

QE、SQEシリーズの外観

急速排気弁として使用する場合の作動原理図

シャトル弁として使用する場合の作動原理図

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、
厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

本体材質

シール材質

使用圧力範囲

(MPa)

有効断面積順方向

(㎜2)

有効断面積排気

(㎜2)

入力側配管ねじ

出力側配管ねじ

排気側配管ねじ

最小発注数量

アルミニウム	ウレタンゴム	0.07～0.9	50	50	Rc1/4	Rc1/4	Rc3/8	1個
アルミニウム	ウレタンゴム	0.07～0.9	60	60	Rc3/8	Rc3/8	Rc3/8	1個
アルミニウム	ウレタンゴム	0.07～0.9	120	140	Rc1/2	Rc1/2	Rc3/4	1個
アルミニウム	ウレタンゴム	0.07～0.9	140	160	Rc3/4	Rc3/4	Rc3/4	1個
黄銅	合成ゴム	0.03～0.9	2.5	2.5	M5	M5	M5	1個
亜鉛ダイキャスト	ウレタンゴム	0.07～0.9	21	28	Rc1/8	Rc1/8	Rc1/4	1個
亜鉛ダイキャスト	ウレタンゴム	0.07～0.9	30	37	Rc1/4	Rc1/4	Rc1/4	1個

通常単価(税別) (税込単価)	通常出荷日

5,975円 ( 6,573円 )	9日目
5,283円 ( 5,811円 )	在庫品1日目当日出荷可能
6,212円 ( 6,833円 )	9日目
6,351円 ( 6,986円 )	9日目
2,614円 ( 2,875円 )	在庫品1日目当日出荷可能
5,569円 ( 6,126円 )	在庫品1日目当日出荷可能
5,569円 ( 6,126円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

全空気圧制御や配管内排気に便利な急速排気弁。
【特長】
・急速に排気する用途だが、シャトル弁としても使用可能。
・配管口径 M5からRc3/4まで用意。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。

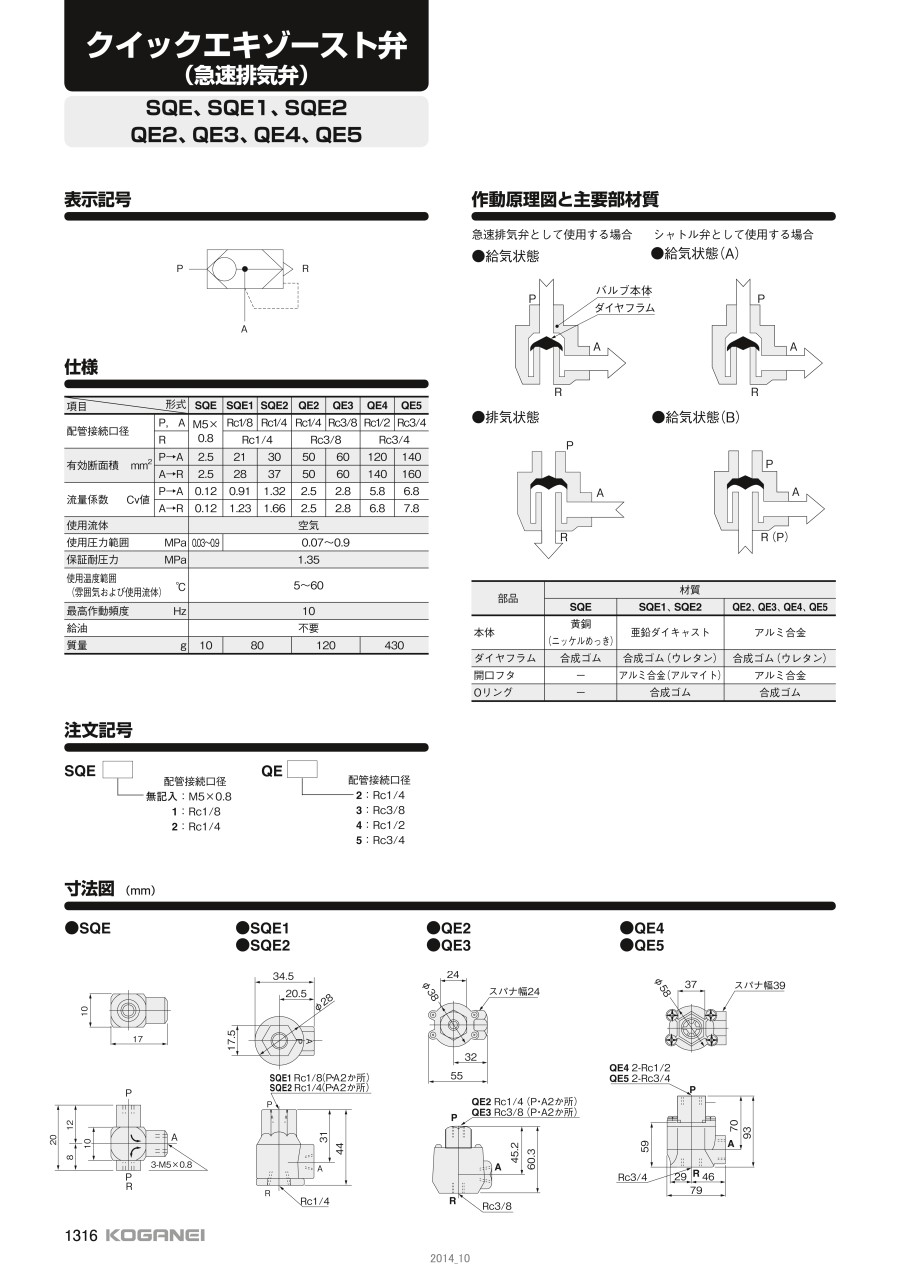

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手ミニタイプ TSシリーズストレート
クイック継手ストレートミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

制御機器クイックエキゾースト弁QE、SQEシリーズのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

オリジナル製品に使用しています

満足度：5.02019/11/26

当社オリジナル製品のストロークの長いシリンダの戻し経路側に使用して戻しの時間を早めるために使用しています。知人から排出を...もっと読む

0人が参考にしています。

専用機器のエア配管に

満足度：4.02019/07/24

純正で付いていた部品の交換品として同じ部品を購入しました。機器を導入してから5～6年ぐらいになります。数箇所付いており、...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q急速排気弁またはシャトル弁として使用する際の配管接続はどうすれば良いのですか。

急速排気弁は給気状態はＰからAポート、排気状態はAからＲポート。
シャトル弁は給気A状態はＰからAポート、給気Ｂ状態はＲからAポートへ流れます。
