ニューウレタンチューブ NUシリーズ 禁油処理
- 通常単価(税別)
- 2,709円～9,841円
- 税込単価
- 2,980円～10,825円
空圧配管用チューブ。【特長】・新製法の採用により、同一外形のままで、内径拡大と...
詳細情報を確認する未確定：候補が2型番あります。
商品仕様
製品仕様
| 項目 | NU-04 | NU-06 | NU-08 | NU-10 | NU-12 |
|---|---|---|---|---|---|
| 外径×内径 mm×mm | 4×2.5 | 6×4.5 | 8×6 | 10×7.5 | 12×9 |
| 破壊圧力 MPa | 4～2.4 | ||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと） | ||||
| デュロメータ硬さ（JIS K7215） | HDD 64 | ||||
| 最小曲げ半径（JIS B 8381） mm | 8 | 16 | 24 | 30 | 36 |
| 最小取付半径 mm | 12 | 26 | 36 | 42 | 52 |
| 外径精度 mm | +0.1 -0.1 | +0.1 -0.15 | |||
| 質量 g/m | 10 | 15 | 28 | 42 | 62 |
| チューブ色 | 黒・白 | ||||
製品仕様
| 項目 | 内容 |
|---|---|
| 使用流体 | 空気 |
| 周囲温度 ℃ | 0～60 |
| 破壊圧力 MPa | 4（20℃時） |
| 最高使用圧力 MPa | 1.0（20℃時） |
| 使用真空圧力 kPa | -100 |

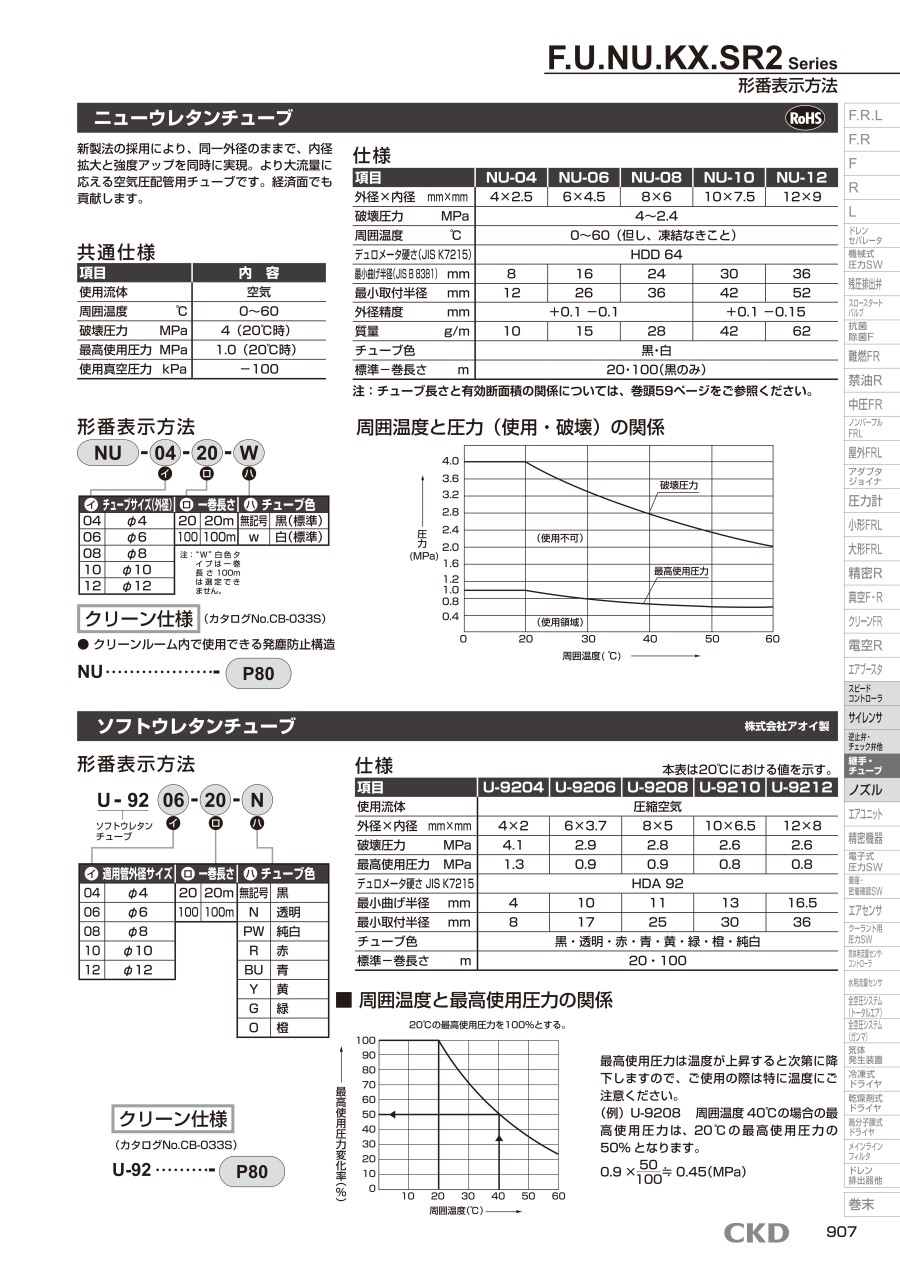

周囲温度と圧力（使用・破壊）の関係
詳細情報
基本情報
空圧配管用チューブ。
【特長】
・新製法の採用により、同一外形のままで、内径拡大と強度アップを同時に実現。
・より大流量に答える空気圧配管用チューブ。経済面でも貢献。
・禁油仕様。
【用途】
・ワンタッチ継手、ユニオン継手、空圧配管に使用。
■CKD商品選定ページはこちら
カタログ
ニューウレタンチューブ NUシリーズ 禁油処理のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qワンタッチ継手を真空時の注意点はなんですか？
A
正圧・負圧（真空）のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
Qクリーンルームでも利用可能ですか？
A
クリーンルームで使える発塵防止構造のクリーン仕様を用意しております。
