エアファイバ 専用継手用 UP-9102-F1シリーズ クリーン仕様
- 通常単価(税別)
- 12,898円
- 税込単価
- 14,188円
Φ1.8（外径1.8mm）、最小曲げ半径4mmのクリーン仕様の極細チューブ。【...
詳細情報を確認する閲覧中の商品と併せてご検討ください

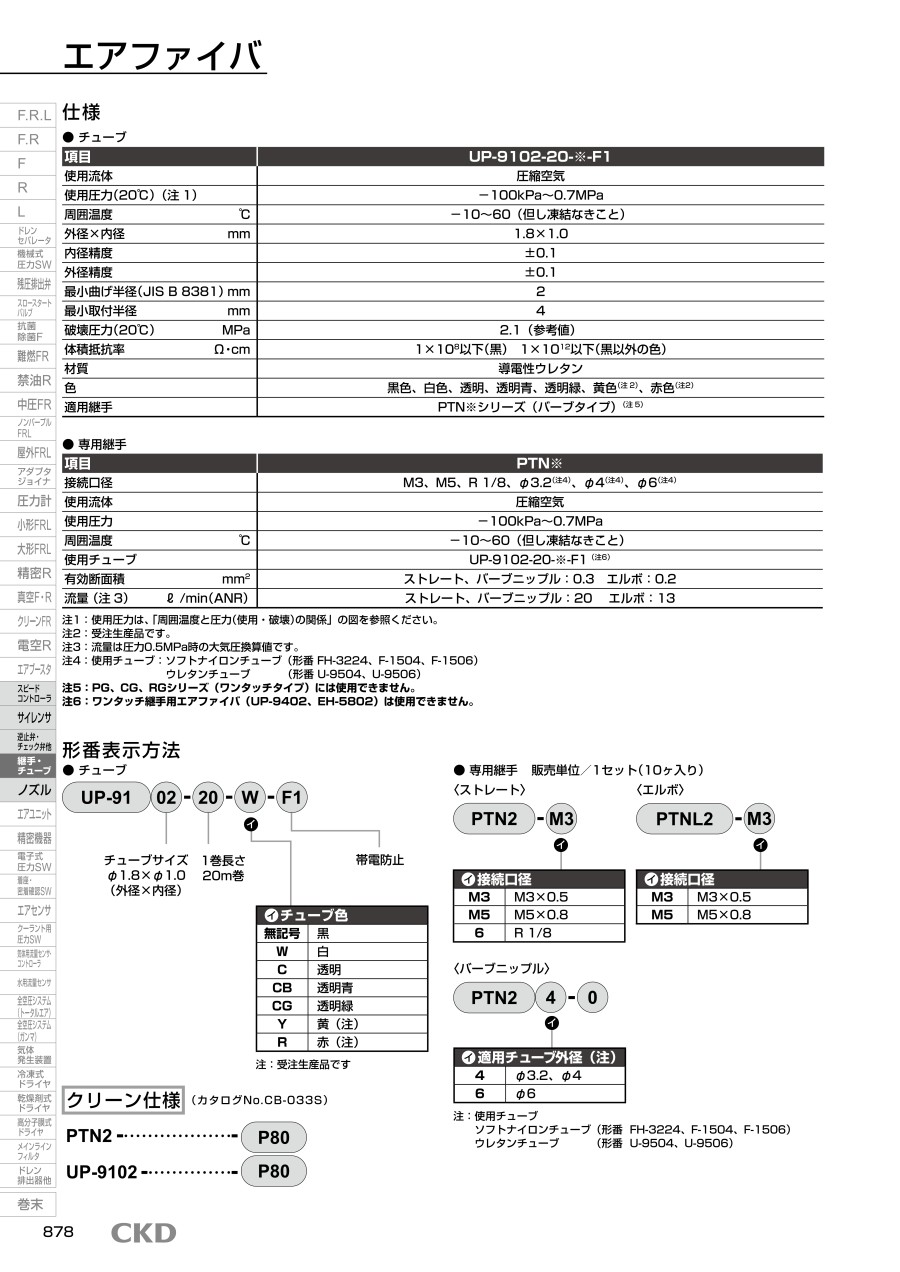

UP-9102-20-W-F1-P80の仕様・寸法情報
商品仕様
製品仕様
| 項目 | UP-9102-20-※-F1 |
|---|---|
| 使用流体 | 圧縮空気 |
| 使用圧力（20℃）（注1） | -100kPa～0.7MPa |
| 周囲温度 ℃ | -10～60（但し凍結なきこと） |
| 外径×内径 mm | 1.8×1.0 |
| 内径精度 | ±0.1 |
| 外径精度 | ±0.1 |
| 最小曲げ半径（JIS B 8381） mm | 2 |
| 最小取付半径 mm | 4 |
| 破壊圧力（20℃） MPa | 2.1（参考値） |
| 体積抵抗率 Ω・cm | 1×108以下（黒） 1×1012以下（黒以外の色） |
| 材質 | 導電性ウレタン |
| 色 | 黒色、白色、透明、透明青、透明緑、黄色（注2）、赤色（注2） |
| 適用継手 | PTN※シリーズ（バーブタイプ） |
注1：使用圧力は「周囲温度と圧力（使用・破壊）の関係」の図を参照ください。
注2：受注生産品です。
注3：流量は圧力0.5MPa時の大気圧換算値です。
特性グラフ
周囲温度と圧力（使用・破壊）の関係
チューブ長さと有効断面積の関係
開発秘話
エアファイバは、糸のように細いチューブです。この細いチューブを外しやすく、かつしっかり固定すためにはチャック部品が食い込み量調整がキーとなります。対象が細い上に柔らかいため、チャック部品とチューブを幾度と試作し、最適化を図りました。
詳細情報
基本情報
Φ1.8（外径1.8mm）、最小曲げ半径4mmのクリーン仕様の極細チューブ。
【特長】
・エアファイバは、リード線並みの細さと柔軟性を備えた、今までにない超極細エアチューブ。
・狭小スペース等の難配管や短距離配管が簡単にでき、しかも配管後のチューブ抵抗（チューブストレス）が従来に比べ極めて小さいため、装置精度への影響も解消できる。
・小口径のエアシリンダ配管に適し、装置の小形化に貢献する。
・配管スペースを大幅に削減できる。また、チューブ配管の容積が小さく、省エネルギーにもなる。
・配管後のチューブ反発力がリード線並みのため、装置精度への影響は、極めて小さくなる。
・柔軟性が格段に優れ、配管自由度が極めて高いため、狭小スペース等の難配管や200～300mm程度の短距離配管が簡単。
