空気用パイロットキック式2ポート電磁弁 PKAシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 13,873円～49,910円特別価格
- 税込単価
- 15,260円～54,901円特別価格
空気用のパイロットキック式2ポート電磁弁。【特長】・低圧、高圧いずれも動作確実...
詳細情報を確認する- ポート数
- 2ポート弁
- 用途
- 単体使用
- 種類
- 電磁弁
- 設置方法
- ダイレクト
- 切換の種類
- 2位置ノーマルクローズ
- ソレノイドの数
- シングル
- 仕様
- 標準
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 駆動の種類
- パイロット式ポペット
- 配管
- ダイレクト配管
- シールの種類
- ソフトシール
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
商品情報

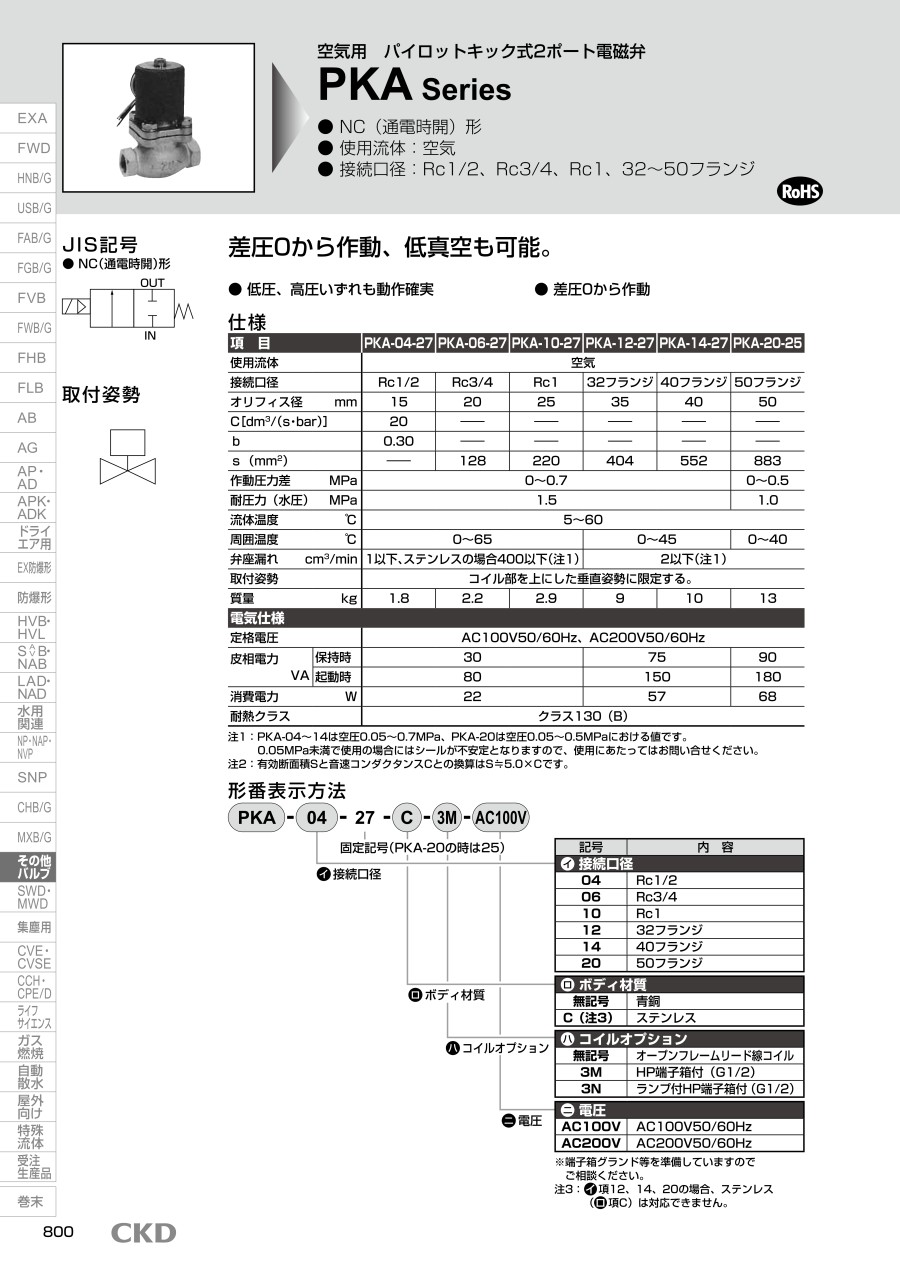

空気用 パイロットキック式2ポート電磁弁 PKAシリーズの仕様
| 項目 | PKA-04-27 | PKA-06-27 | PKA-10-27 | PKA-12-27 | PKA-14-27 | PKA-20-25 | |
|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||||
| 接続口径 | Rc1/2 | Rc3/4 | Rc1 | 32フランジ | 40フランジ | 50フランジ | |
| オリフィス径 mm | 15 | 20 | 25 | 35 | 40 | 50 | |
| C［dm3/（s・bar）］ | 20 | - | - | - | - | - | |
| b | 0.30 | - | - | - | - | - | |
| s（mm2） | - | 128 | 220 | 404 | 552 | 883 | |
| 作動圧力差 MPa | 0～0.7 | 0～0.5 | |||||
| 耐圧力（水圧） MPa | 1.5 | 1.0 | |||||
| 流体温度 ℃ | 5～60 | ||||||
| 周囲温度 ℃ | 0～65 | 0～45 | 0～40 | ||||
| 弁座漏れ cm3/min | 1以下、ステンレスの場合400以下（注1） | 2以下（注1） | |||||
| 取付姿勢 | コイル部を上にした垂直姿勢に限定する。 | ||||||
| 質量 kg | 1.8 | 2.2 | 2.9 | 9 | 10 | 13 | |
| 電気仕様 | |||||||
| 定格電圧 | AC100V50／60Hz、AC200V50／60Hz | ||||||
| 皮相電力 VA | 保持時 | 30 | 75 | 90 | |||
| 起動時 | 80 | 150 | 180 | ||||
| 消費電力 W | 22 | 57 | 68 | ||||
| 耐熱クラス | クラス130（B） | ||||||
注1：PKA-04～14は空圧0.05～0.7MPa、PKA-20は空圧0.05～0.5MPaにおける値です。0.05MPa未満で使用の場合にはシールが不安定となります。
注2：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | コイル | - | - |
| 2 | コアー組立 | SUS405相当、SUS316L | ステンレス |
| 3 | シェーディングコイル | Cu（Ag） | 銅（銀） |
| 4 | プランジャ | SUS405相当 | ステンレス |
| 5 | ガスケット | 無機繊維（PTFE） | -（四フッ化エチレン樹脂） |
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 6 | スプリング | SUS304 | ステンレス |
| 7 | 主弁 | C3604・NBR（SUS304、PTFE） | 黄銅・ニトリルゴム （ステンレス、四フッ化エチレン樹脂） |
| 8 | ボディ | CAC408（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 9 | ボルト | SWRM（SUS304） | 鋼（ステンレス） |
（ ）内はボディ材質ステンレス仕様の場合です。
外形図
PKA-04～10-27
PKA-12～20-27（25）
※dは接続口径（上記の仕様を参照ください。）
| 形番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| PKA-04-27 | 90 | 126 | 29 | 88 | 23（27） | - | 60 | 49 |
| PKA-06-27 | 100 | 133 | 35 | 95 | 26（29） | - | 60 | 49 |
| PKA-10-27 | 110 | 145 | 44（46） | 107 | 30（33） | - | 60 | 49 |
| PKA-12-27 | 170 | 180 | 135 | 128 | - | 100 | 84 | 66 |
| PKA-14-27 | 180 | 185 | 140 | 133 | - | 105 | 84 | 66 |
| PKA-20-25 | 180 | 205 | 155 | 155 | - | 120 | 84 | 66 |
（ ）内寸法は、ボディ材質がステンレスの場合です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,796円 ( 16,276円 ) | 13日目 |
14,796円 ( 16,276円 ) | 13日目 |
15,227円 ( 16,750円 ) | 13日目 |
15,227円 ( 16,750円 ) | 13日目 |
13,874円 ( 15,261円 ) | 3日目 |
13,873円 ( 15,260円 ) | 3日目 |
29,948円27,552円 ( 30,307円 ) | 13日目 |
29,948円27,552円 ( 30,307円 ) | 13日目 |
30,368円27,938円 ( 30,732円 ) | 13日目 |
30,368円27,938円 ( 30,732円 ) | 13日目 |
30,247円 ( 33,272円 ) | 12日目 |
30,247円27,222円 ( 29,944円 ) | 8日目 |
14,553円 ( 16,008円 ) | 13日目 |
14,553円 ( 16,008円 ) | 13日目 |
14,956円 ( 16,452円 ) | 13日目 |
14,956円 ( 16,452円 ) | 13日目 |
16,817円 ( 18,499円 ) | 3日目 |
16,817円 ( 18,499円 ) | 3日目 |
33,156円 ( 36,472円 ) | 13日目 |
33,156円 ( 36,472円 ) | 13日目 |
33,559円 ( 36,915円 ) | 13日目 |
33,559円 ( 36,915円 ) | 13日目 |
33,649円30,957円 ( 34,053円 ) | 12日目 |
33,649円30,957円 ( 34,053円 ) | 12日目 |
19,867円 ( 21,854円 ) | 13日目 |
19,867円 ( 21,854円 ) | 13日目 |
20,294円 ( 22,323円 ) | 7日目 |
20,294円 ( 22,323円 ) | 13日目 |
17,488円 ( 19,237円 ) | 3日目 |
17,915円 ( 19,707円 ) | 3日目 |
44,093円 ( 48,502円 ) | 13日目 |
41,208円37,087円 ( 40,796円 ) | 13日目 |
41,628円37,465円 ( 41,212円 ) | 13日目 |
41,628円37,465円 ( 41,212円 ) | 13日目 |
42,485円 ( 46,734円 ) | 8日目 |
39,279円35,351円 ( 38,886円 ) | 12日目 |
35,024円 ( 38,526円 ) | 13日目 |
34,424円31,670円 ( 34,837円 ) | 13日目 |
34,843円32,055円 ( 35,261円 ) | 13日目 |
34,843円32,055円 ( 35,261円 ) | 13日目 |
32,494円29,894円 ( 32,883円 ) | 12日目 |
31,960円29,403円 ( 32,343円 ) | 12日目 |
39,042円35,137円 ( 38,651円 ) | 13日目 |
39,042円35,137円 ( 38,651円 ) | 13日目 |
39,463円35,516円 ( 39,068円 ) | 13日目 |
39,463円35,516円 ( 39,068円 ) | 13日目 |
37,114円34,144円 ( 37,558円 ) | 12日目 |
37,114円34,144円 ( 37,558円 ) | 8日目 |
49,501円44,550円 ( 49,005円 ) | 13日目 |
49,501円44,550円 ( 49,005円 ) | 13日目 |
49,910円44,919円 ( 49,411円 ) | 13日目 |
49,910円44,919円 ( 49,411円 ) | 13日目 |
47,619円43,809円 ( 48,190円 ) | 12日目 |
47,619円43,809円 ( 48,190円 ) | 12日目 |
詳細情報
基本情報
空気用のパイロットキック式2ポート電磁弁。
【特長】
・低圧、高圧いずれも動作確実。
・差圧0から作動、低真空も可能。
・NC（通電時開）形。
・使用流体：空気。
・接続口径：Rc1/2、Rc3/4、Rc1、32～50フランジ。
【用途】
・空気の制御に最適。
